СНЦ30-50/27В-1-а-В Вилка приборная без кожуха, БР0.364.039 ТУ(арт. ZA-2123)

500 V; 4,4 A - для контактов Ø 1 mm; -; на панель; пайка; " 5" - ВП, ПЗ; СНЦ31; соединитель, разъем, соединитель электрический...

СНЦ30-50/27В-1-а-В Вилка приборная без кожуха - цилиндрический низкочастотный субминиатюрный соединитель байонетного сочленения для внутреннего монтажа. Структура условного обозначения: СНЦ30 - тип соединителя; 50 - количество контактов; 27 - условный размер корпуса; В - вид корпуса (вилка); 1 – конструктивное исполнение (приборная вилка без кожуха); а - угловое положение изолятора в корпусе (нормальное положение изолятора - буквенный индекс не проставляется); В - всеклиматическое исполнение. Герметичные разъемы СНЦ30 предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В (амплитудное значение) и токовых нагрузках до 6 А. Применяются для соединения и разъединения электрических цепей в авиационной, космической, военной и бытовой  технике. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СНЦ30-50/27В-1-а-В Вилка приборная без кожуха, БР0.364.039 ТУ
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования БР0.364.039 ТУ
Дата изготовленияi дата не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 3,6
Транслитерация SNTs30-50/27V-1-a-V Instrument plug without casing, BR0.364.039 TU
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Серия разъемов СНЦ30
Типономинал / Типоконструкция вилка блочная без кожуха
Условный размер корпуса 27
Вид корпуса Б - приборный
Вид патрубка нет
Количество контактов 50 контактов
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 50 - Ø 1 mm
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый нет
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 27 mm
Материал корпуса металл
Покрытие корпуса без покрытия
Цвет корпуса серый
Герметичность да

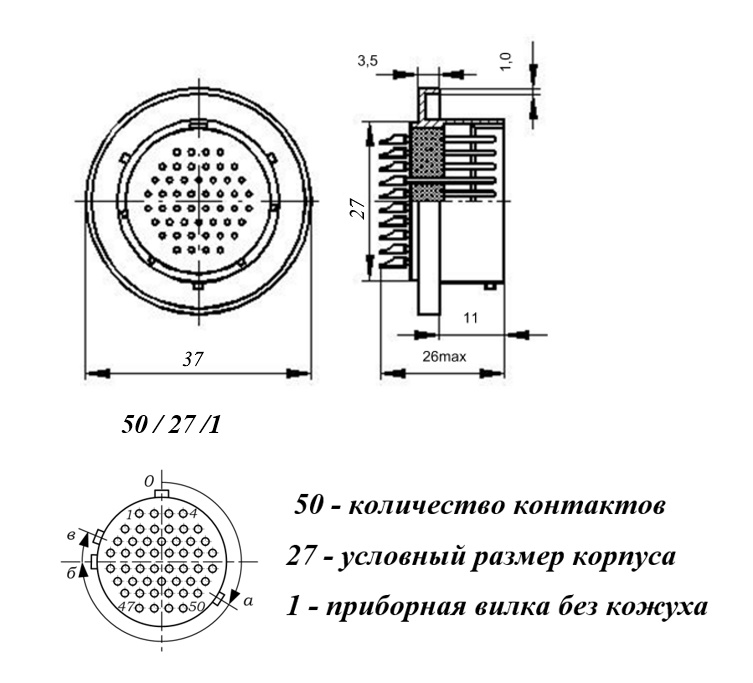

Габаритные размеры L*W*H 37х26 mm
Диаметр корпуса 37
Высота корпуса 26 mm
Положение изолятора в корпусе угловое положение изолятора - а (120°)
Материал изолятора стекло
Цвет изолятора черный
Поляризация корпуса трехшпоночная
Наличие ориентации расположение контактов, паз
Наличие уплотнительной втулки нет
Рабочее положение любое
Фактическая маркировка СНЦ30-50/27В-1-а-В
Взаимосочленение розетки СНЦ22
Аналогичные серии СНЦ31
Другие наименования соединитель, разъем, соединитель электрический...

Технические характеристики

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 4,4 A - для контактов Ø 1 mm
Сопротивление контактов не более 35 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Интервал рабочих температур от -60 до +200°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 100% при температуре 35°С
Атмосферное давление 1,3х10⁻¹⁰ Pa
Макс. срок хранения 15 лет
