СНЦ29-32/27В-1-г-В Вилка приборная без кожуха, бР0.364.038ТУ(арт. ZA-2107)

700 V; 6 A - для контактов Ø 1 mm; -; на панель; пайка; " 5" - ВП, ПЗ; СНЦ28, СНЦ27...; соединитель, разъем, соединитель электрический...

СНЦ29-32/27В-1-г-В Вилка приборная без кожуха - цилиндрический низкочастотный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: СНЦ29 - тип соединителя; 32 - количество контактов; 27 - условный размер корпуса; В - вид корпуса (вилка); 1 – конструктивное исполнение (приборная вилка без кожуха); г - угловое положение изолятора в корпусе (нормальное положение изолятора - буквенный индекс не проставляется); В - всеклиматическое исполнение. Разъемы СНЦ29 предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СНЦ29-32/27В-1-г-В Вилка приборная без кожуха, бР0.364.038ТУ
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования бР0.364.038 ТУ
Дата изготовленияi дата не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 83
Транслитерация SNTs29-32/27V-1-g-V Instrument plug without casing, bR0.364.038TU
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Серия разъемов СНЦ29
Типономинал / Типоконструкция вилка блочная без кожуха
Условный размер корпуса 27
Вид корпуса Б - приборный
Вид патрубка нет
Количество контактов 32 контакта
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 32 - Ø 1 mm
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый нет
Метод сочленения байонетный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 33 mm
Материал корпуса металл
Цвет корпуса серый
Герметичность да

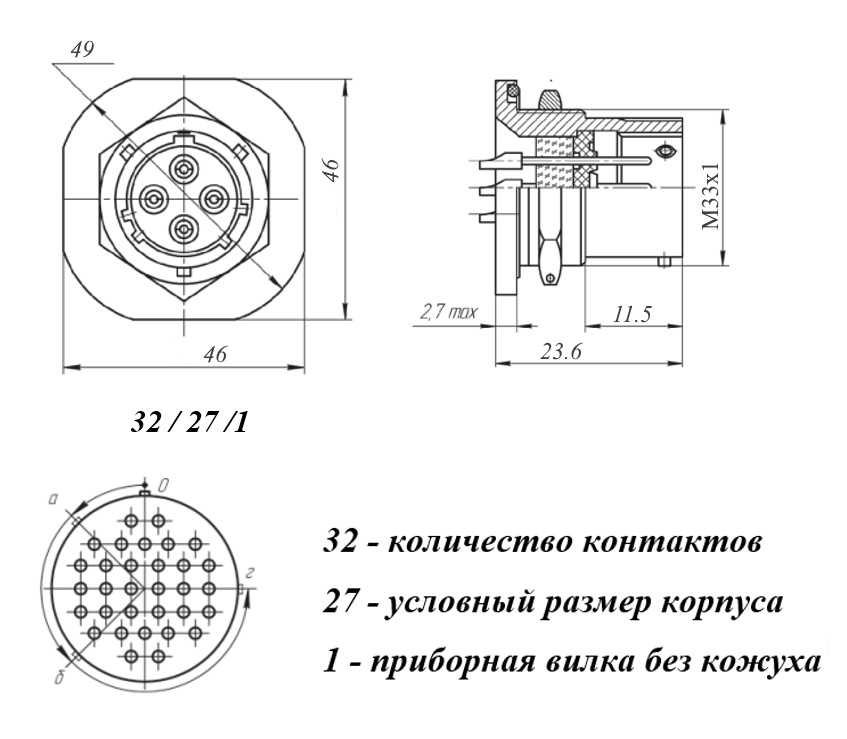

Габаритные размеры L*W*H 46х46х23,6 mm
Длина корпуса 46 mm
Ширина корпуса 46 mm
Высота корпуса 23,6 mm
Положение изолятора в корпусе угловое положение изолятора - г (270°)
Материал изолятора стекло
Цвет изолятора коричневый
Поляризация корпуса многошпоночная
Наличие ориентации расположение контактов, паз
Наличие уплотнительной втулки нет
Рабочее положение любое
Фактическая маркировка СНЦ29-32/27В-1-г-В
Взаимосочленение кабельные розетки СНЦ23
Аналогичные серии СНЦ28, СНЦ27...
Другие наименования соединитель, разъем, соединитель электрический...

Технические характеристики

Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 6 A - для контактов Ø 1 mm
Сопротивление контактов не более 15 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 100% при температуре 35°С
Атмосферное давление 1,3х10⁻¹⁰ Pa
Макс. срок хранения 15 лет
