СНЦ23-61/36В-6-В Вилка кабельная с кожухом, 2017г (арт. TD-9823)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

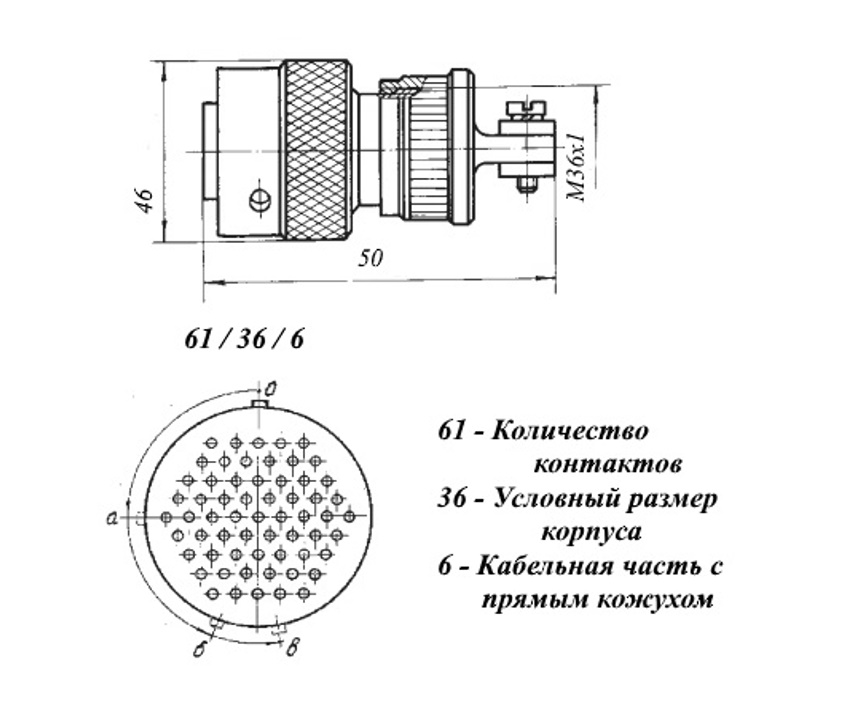

Цилиндрический низкочастотный соединитель СНЦ23-61/36В-6-В  предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Предназначен для внутреннего монтажа. Имеет пятишпоночную поляризацию корпуса и многопозиционную  установку изолятора в корпусе. Многопозиционная установка изолятора исключает возможность несанкционированного сочленения соединителей. Расшифровка: СНЦ23 - тип соединителя, 61 - количество контактов, 36 - условный размер корпуса, В - вилка, 6 - кабельная часть с прямым кожухом, В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
Дата выпуска 2017
Вид приемки i "5"- ВП, ПЗ
ТУ ГЕО.364.241ТУ
Масса изделия, гр 78
Состояние упаковки упаковка вскрыта
Доупаковка запаянные в полиэтилен
Спутник тара укомплектован двумя заглушками
Наличие паспорта - этикетки нет
Нормы и требования ГЕО.364.241ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей СНЦ23
Типономинал / Типоконструкция вилка кабельная прямая
Условный размер корпуса 36
Рабочее положение любое
Метод монтажа Обжимной
Метод сочленения байонетный
Взаимосочленение с розетками СНЦ27, 28, 29
Герметичность нет
Тип контакта круглый
Диаметр контактов 1,0 ; 1,5
Количество выводов или контактов 61
Покрытие выводов или контактов Au (золото)
Габаритные размеры L*W*H 50х46 mm
Фактическая маркировка СНЦ23-61/36В-6-В
Цвет изделия зеленый
Ресурс 500 циклов
Вид ключа ( сочетание ) 6
Комплектность в разобранном состоянии
Тип кожуха или патрубка металлический кожух
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля

Технические характеристики

Диапазон рабочих частот до 3 MHz
Номинальное напряжение 700 V
Рабочий ток 3 A
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 4 mΩ

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1,33х10-10(1-10-12) Pa
Относительная влажность 98%
Минимальный срок сохраняемости, лет 15
Срок отгрузки со склада 1 день (в наличии)
