СНЦ23-61/36В-6-В Вилка кабельная с кожухом, 2003г

Скидка на Индикация и светодиоды

-20%

СНЦ23-61/36В-6-В Вилка кабельная с кожухом, 2003г (арт. TM-2019)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

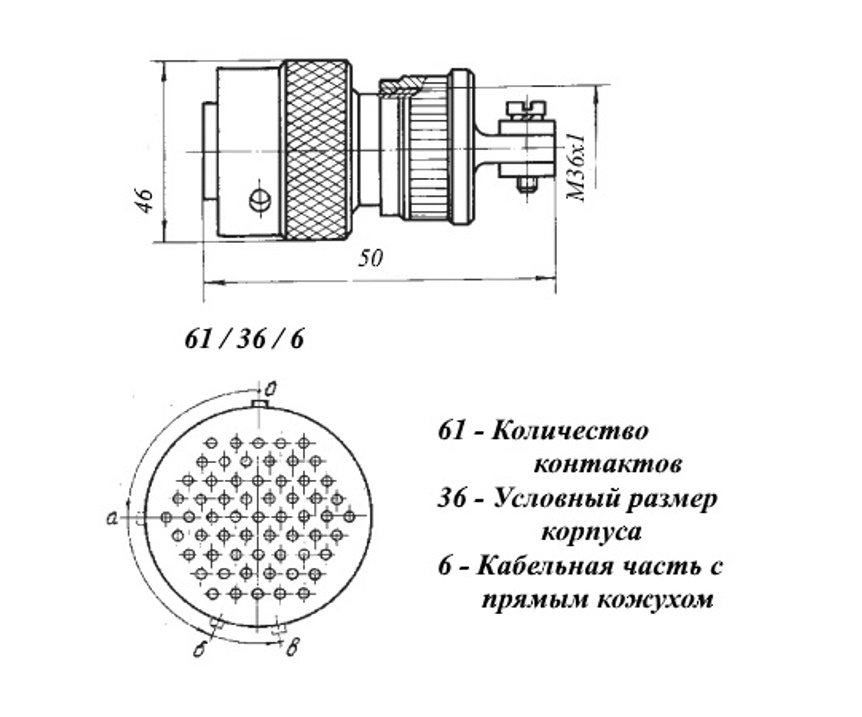

СНЦ23-61/36В-6-В Вилка кабельная с кожухом, 2003г фото

ПО Октябрь, Каменск-Уральский

Артикул (ID): TM-2019

Масса изделия, гр 78
Срок отгрузки со склада 1 день (в наличии)
Вид приемки "5"- ВП, ПЗ
ТУ ГЕО.364.241ТУ
Дата выпуска 2003
Кратность отгрузки 1
Гарантийный срок (мес.) 1

Подробная документация

ID: 284005

На складе 4 шт

Цена от
Включая НДС
11350 ₽
1 шт. 11350 ₽

Количество

Быстрый заказ

Цилиндрический низкочастотный соединитель СНЦ23-61/36В-6-В предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Предназначен для внутреннего монтажа. Имеет пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Многопозиционная установка изолятора исключает возможность несанкционированного сочленения соединителей. Расшифровка: СНЦ23 - тип соединителя, 61 - количество контактов, 36 - условный размер корпуса, В - вилка, 6 - кабельная часть с прямым кожухом, В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО Октябрь, Каменск-Уральский
Страна происхождения
Дата выпуска	2003
Вид приемки i	"5"- ВП, ПЗ
ТУ	ГЕО.364.241ТУ
Масса изделия, гр	78
Состояние упаковки	упаковка вскрыта
Доупаковка	запаянные в полиэтилен
Спутник тара	укомплектован двумя заглушками
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕО.364.241ТУ
Дата изготовленияi	1992-2017

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Условный размер корпуса	36
Рабочее положение	любое
Метод монтажа	Обжимной
Метод сочленения	байонетный
Взаимосочленение	с розетками СНЦ27, 28, 29
Герметичность	нет
Тип контакта	круглый
Диаметр контактов	1,0 ; 1,5
Количество выводов или контактов	61
Покрытие выводов или контактов	Au (золото)
Габаритные размеры LWH	50х46 mm
Фактическая маркировка	СНЦ23-61/36В-6-В
Цвет изделия	зеленый
Ресурс	500 циклов
Вид ключа ( сочетание )	6
Комплектность	в разобранном состоянии
Тип кожуха или патрубка	прямой
Серия низкочастотных соединителей	СНЦ23
Тип контактов	штырь
Гайка патрубка	для неэкранированого кабеля

Технические характеристики

Диапазон рабочих частот	до 3 MHz
Номинальное напряжение	700 V
Рабочий ток	3 A
Сопротивление изоляции	5000 MΩ
Сопротивление контактов не более	4 mΩ

Условия эксплуатации

Климатическое исполнениеi	В - всеклиматическое исполнение
Интервал рабочих температур	от -60 до +155°С
Атмосферное давление	1,33х10-10(1-10-12) Pa
Относительная влажность	98%
Минимальный срок сохраняемости, лет	15
