СНЦ23-55/33В-1-В Вилка приборная без кожуха

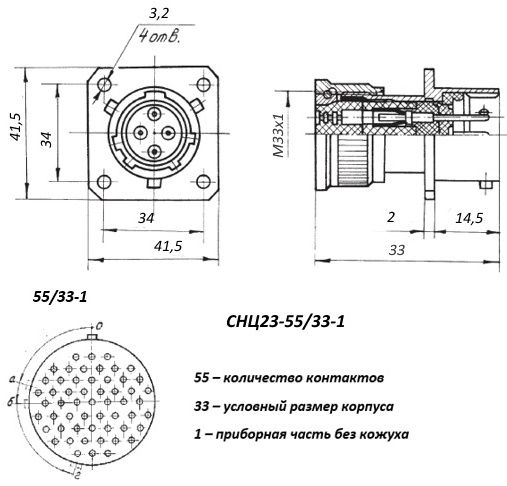

Цилиндрический низкочастотный соединитель СНЦ23-55/33В-1-В  предназначен для работы в электрических цепях постоянного и переменного ( частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Предназначен для внутреннего монтажа. Имеет пятишпоночную поляризацию корпуса и многопозиционную  установку изолятора в корпусе. Многопозиционная установка изолятора исключает возможность несанкционированного сочленения соединителей. Расшифровка: СНЦ23 - тип соединителя, 55 - количество контактов, 33 - условный размер корпуса, В - вилка, 1 - приборная часть без кожуха, В - всеклиматическое исполнение, покрытие контактов - золото. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СНЦ23-55/33В-1-В Вилка приборная без кожуха
Торговая марка ПО Октябрь, Каменск-Уральский
Страна происхождения СССР
Дата выпуска01.01.2002
Вид приемки "5"
ТУГЕО.364.241ТУ
Масса изделия, гр55,8
Состояние упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Типоразмер корпуса отечественный33
Рабочее положениелюбое
Метод монтажаОбжимной
Метод сочленениябайонетный
Взаимосочленениес вилками СНЦ27, 28, 29
Тип контактакруглый
Диаметр контактов 1 mm
Количество выводов или контактов55
Покрытие выводов или контактовAu (золото)
Габаритные размеры L*W*H 41,5х41,5х32 mm
Длина корпуса41,5 mm
Ширина корпуса41,5 mm
Высота корпуса32 mm
Диаметр корпуса33 mm
Фактическая маркировкаСНЦ23-55/33В-1-В
Цвет изделиясерый
Ресурс5000 сочленений-расчленений
Комплектностьв разобранном состоянии

Технические характеристики

Диапазон рабочих частотдо 5000 Hz
Номинальное напряжение700 V
Рабочий ток3 A на контакт
Сопротивление изоляции5000 MΩ
Сопротивление контактов не более4 mΩ

Условия эксплуатации

Климатическое исполнениеВ - всеклиматическое исполнение
Интервал рабочих температурот -60 до +155°С
Атмосферное давление1,33х10-10(1-10-12) Pa
Относительная влажность98% при температуре +35°С
Минимальный срок сохраняемости, лет15
Срок отгрузки со складаУточнить у менеджера
Статус изделияВ настоящее время выпускает ОАО "Завод Исеть"
