СНЦ23-55/33Р-8-а-В Розетка кабельная с угловым кожухом (арт. KP-6575)

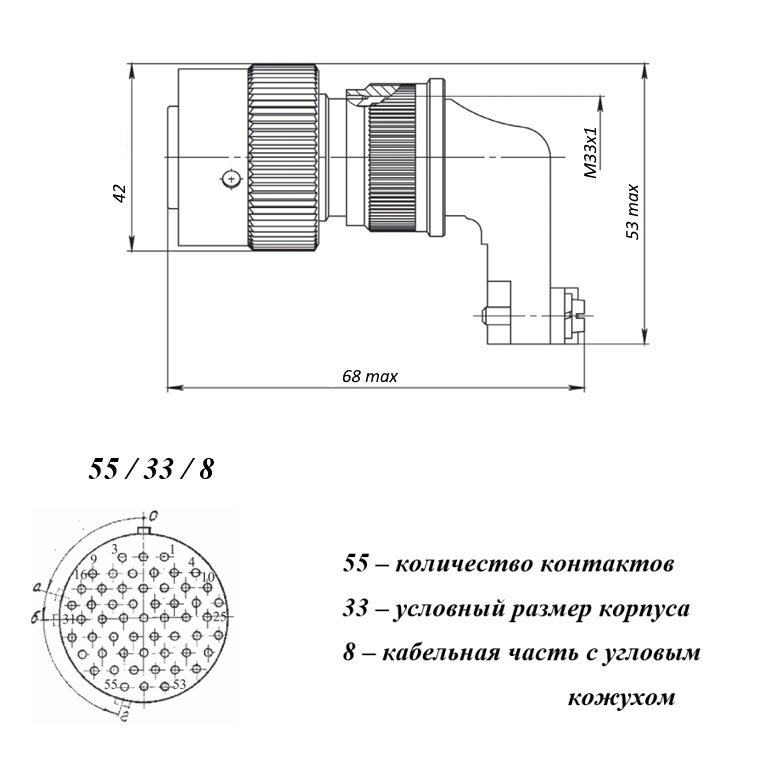

Цилиндрический низкочастотный соединитель СНЦ23-55/33В-8-б-В  предназначен для работы в электрических цепях постоянного и переменного ( частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Предназначен для внутреннего монтажа. Имеет пятишпоночную поляризацию корпуса и многопозиционную  установку изолятора в корпусе. Многопозиционная установка изолятора исключает возможность несанкционированного сочленения соединителей. Расшифровка: СНЦ23 - тип соединителя, 55 - количество контактов, 33 - условный размер корпуса, В - вилка, 8 - кабельная часть с угловым кожухом, а - угловое положение изолятора в корпусе,  В - всеклиматическое исполнение, покрытие контактов - золото. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
Дата выпуска 2014
Вид приемки i "5"- ВП, ПЗ
ТУ ГЕО.364.241ТУ
Масса изделия, гр 55,8
Состояние упаковки самоупаковка
Доупаковка запаянные в полиэтилен
Наличие паспорта - этикетки нет
Нормы и требования ГЕО.364.241ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Условный размер корпуса 33
Рабочее положение любое
Метод монтажа Обжимной
Метод сочленения байонетный
Взаимосочленение с вилками СНЦ27, 28, 29
Герметичность нет
Тип контакта круглый
Диаметр контактов 1 mm
Количество выводов или контактов 55
Покрытие выводов или контактов Au (золото)
Габаритные размеры L*W*H 41,5х41,5х32 mm
Длина корпуса 41,5 mm
Ширина корпуса 41,5 mm
Высота корпуса 32 mm
Диаметр корпуса 33 mm
Фактическая маркировка СНЦ23-55/33В-8-б-В
Цвет изделия серый
Ресурс 5000 сочленений-расчленений
Комплектность в разобранном состоянии
Тип кожуха или патрубка угловой для неэкранированного кабеля
Серия низкочастотных соединителей СНЦ23
Тип контактов гнездо
Гайка патрубка для неэкранированого кабеля

Технические характеристики

Диапазон рабочих частот до 5000 Hz
Номинальное напряжение 700 V
Рабочий ток 3 A на контакт
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 4 mΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1500 m/c²
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 400 m/c²

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1,33х10-10(1-10-12) Pa
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 15
Срок отгрузки со склада 1 день (в наличии)
Статус изделия В настоящее время выпускает ОАО "Завод Исеть"
