СНЦ23-55/33Р-6-В Розетка кабельная с кожухом, 2008г (арт. TN-3621)

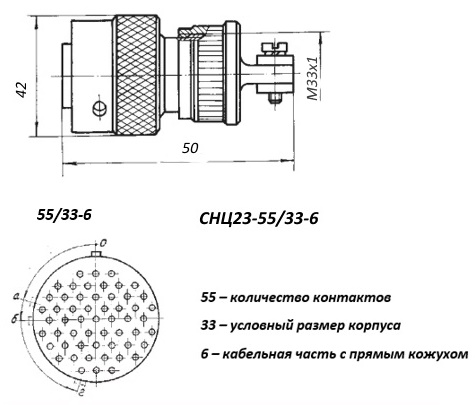

Цилиндрический низкочастотный соединитель СНЦ23-55/33Р-6-В  предназначен для работы в электрических цепях постоянного и переменного ( частотой до 3 МГц) токов при напряжении до 700 В ( амплитудное значение ). Предназначен для внутреннего монтажа. Имеет пятишпоночную поляризацию корпуса и многопозиционную  установку изолятора в корпусе. Многопозиционная установка изолятора исключает возможность несанкционированного сочленения соединителей. Расшифровка: СНЦ23 - тип соединителя, 55 - количество контактов, 33 - условный размер корпуса, Р - розетка, 6 - кабельная часть с кожухом, В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО Октябрь, Каменск-Уральский
Страна происхождения
Дата выпуска 2008
Вид приемки i "5"- ВП, ПЗ
ТУ ГЕО.364.241ТУ
Масса изделия, гр 83,9
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕО.364.241ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей СНЦ23
Типономинал / Типоконструкция розетка кабельная
Условный размер корпуса 33
Рабочее положение любое
Метод монтажа Обжимной
Метод сочленения байонетный
Взаимосочленение с вилками СНЦ27, 28, 29
Герметичность нет
Тип контакта круглый
Диаметр контактов 1 mm
Количество выводов или контактов 55
Покрытие выводов или контактов Au (золото)
Габаритные размеры L*W*H 33х50 mm
Высота корпуса 50 mm
Диаметр корпуса 33 mm
Фактическая маркировка СНЦ23-55/33Р-6-В
Цвет изделия серый
Ресурс 5000 сочленений-расчленений
Комплектность в разобранном состоянии
Тип кожуха или патрубка прямой
Тип контактов гнездо
Гайка патрубка для неэкранированого кабеля

Технические характеристики

Диапазон рабочих частот до 5000 Hz
Номинальное напряжение 700 V
Рабочий ток 3 A на контакт
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 4 mΩ

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1,33х10-10(1-10-12) Pa
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 15
Срок отгрузки со склада Уточнить у менеджера
Статус изделия В настоящее время выпускает ОАО "Завод Исеть"
