СНЦ23-55/33Р-2-а-В Розетка блочная с кожухом. (арт. TP-6963)

Соединители СНЦ23-55/33Р-2-а-В цилиндрические низкочастотные малогабаритные для внутреннего монтажа байонетным сочленением. Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29 по бР0.364.038ТУ и вилками ОНЦ-БГ-1 по КДПА.430421.01ЗТУ.

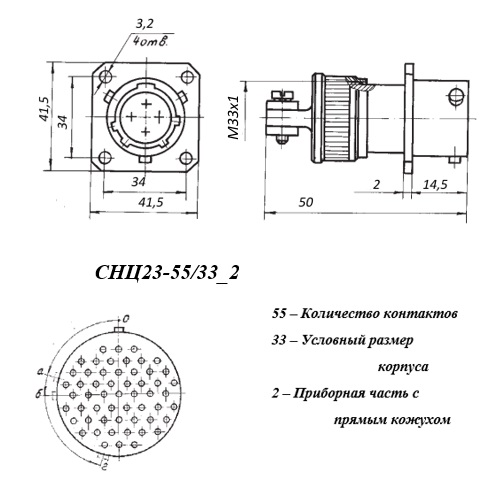

Расшифровка СНЦ23-55/33Р-2-а-В:
СНЦ23 - тип соединителя;
55 - количество контактов;
33 - условный размер корпуса;
Р - вид корпуса - розетка;
2 - конструктивное исполнение:
    - 2 - приборная часть с прямым кожухом
а - угловое положение изолятора в корпусе вилки;
В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
Дата выпуска 2014
Вид приемки i "5"- ВП, ПЗ
ТУ ГЕ0.364.241ТУ
Масса изделия, гр 75,56
Состояние упаковки самоупаковка
Доупаковка запаянные в полиэтилен
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.241ТУ
Дата изготовленияi 2010-2019

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная
Условный размер корпуса 33
Метод монтажа Обжимной
Метод сочленения байонетный
Взаимосочленение СНЦ27, СНЦ28, СНЦ29
Герметичность нет
Тип контакта круглый
Диаметр контактов 1 mm
Количество выводов или контактов 55
Покрытие выводов или контактов Au (золото)
Длина выводов 32 mm
Диаметр корпуса 35 mm
Фактическая маркировка СНЦ23-55/33Р-2-а-В
Цвет изделия зеленый
Ресурс 5000 сочленений-расчленений
Комплектность в разобранном состоянии
Тип кожуха или патрубка прямой для неэкранированного кабеля
Серия низкочастотных соединителей СНЦ23
Гайка патрубка для неэкранированого кабеля

Технические характеристики

Диапазон рабочих частот 1 - 5000 Hz
Номинальное напряжение 700 V
Рабочий ток 35 A
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 1,6 mΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1500 m/c²
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 400 m/c²

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1,33х10-10(1-10-12) Pa
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 25
Срок отгрузки со склада 1 день (в наличии)
