СНЦ23-43/36Р-6-В Розетка кабельная с кожухом (арт. TD-9799)

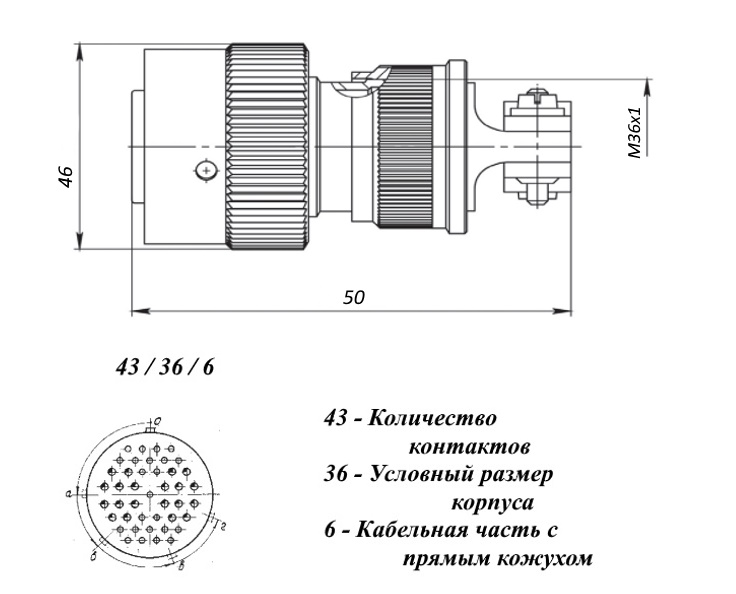

СНЦ23-43/36Р-6-В Розетка с кожухом предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Предназначена для внутреннего монтажа. Имеет пятишпоночную поляризацию корпуса и многопозиционную  установку изолятора в корпусе. Многопозиционная установка изолятора исключает возможность несанкционированного сочленения соединителей. Расшифровка:СНЦ - тип соединителя, 23 - номер разработки, 43 - количество контактов, 36 - условный размер, Р - розетка, 6 - кабельная часть с прямым кожухом, В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО Октябрь, Каменск-Уральский
Страна происхождения
Дата выпуска 2014
Вид приемки i "5"- ВП, ПЗ
ТУ ГЕО.364.241ТУ
Масса изделия, гр 101,8
Вид упаковки самоупаковка
Доупаковка запаянные в полиэтилен
Спутник тара укомплектован двумя заглушками
Нормы и требования ГЕО.364.241ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей СНЦ23
Типономинал / Типоконструкция розетка кабельная
Условный размер корпуса 36
Рабочее положение любое
Метод монтажа Обжимной
Метод сочленения байонетный
Взаимосочленение с вилками СНЦ27, 28, 29
Герметичность нет
Тип контакта круглый
Диаметр контактов 1mm; 1,5mm
Количество выводов или контактов 43
Покрытие выводов или контактов Au (золото)
Фактическая маркировка СНЦ23-43/36В-6-В
Цвет изделия зеленый
Ресурс 500 циклов
Вид ключа ( сочетание ) 6
Комплектность в разобранном состоянии
Тип кожуха или патрубка прямой
Тип контактов гнездо
Гайка патрубка для неэкранированого кабеля

Технические характеристики

Диапазон рабочих частот 1
Номинальное напряжение 700 V
Рабочий ток 3 A; 6 A
Сопротивление изоляции 5 000
Сопротивление контактов не более 4
Однократное действие: Пиковое ударное ускорение 5 000
Многократное действие: Пиковое ударное ускорение 1 500
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 400 m/c²

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1,33х10-10(1-10-12) Pa
Относительная влажность до 100% при температуре +35°С
Минимальный срок сохраняемости, лет 15
