СНЦ23-41/30В-1-В Вилка приборная без кожуха, перекрут (арт. KP-6113)

РОССИЯ
Артикул (ID): KP-6113
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2010-2019
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕО.364.241ТУ, ГОСТ В 20.39.404-81
  • ГОСТ ГОСТ В 20.39.404-81
Подробная документация
ID: 485838
На складе 3 шт
  • Цена от
    Включая НДС
     18000 ₽
  • 1 шт. 18000 ₽
Количество
Быстрый заказ

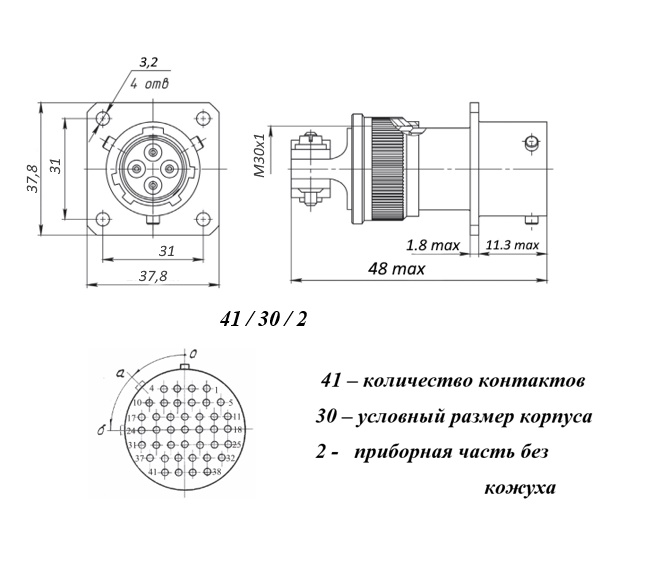

СНЦ23-41/30В-1-В Вилка приборная без кожуха предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Изготавливаться с контактами для печатного монтажа. Имеет пятишпоночную поляризацию корпуса и многопозиционную  установку изолятора в корпусе. Расшифровка:СНЦ - тип соединителя, 23 - номер разработки, 41 - количество контактов, 30 - условный размер корпуса, В - вилка,  1 - приборная часть без кожуха, В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Завод Элекон»
Страна изготовления РОССИЯ
Нормы и требования ГЕО.364.241ТУ, ГОСТ В 20.39.404-81
Дата изготовленияi 2010-2019
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 54,2
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная без кожуха
Серия низкочастотных соединителей СНЦ23
Условный размер корпуса 30
Количество выводов или контактов 41
Диаметр контактов 1
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка нет
Метод сочленения байонетный
Метод монтажа Обжимной
Фактическая маркировка СНЦ23-41/30В-4-В
Цвет изделия светло-зеленый
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Поляризация корпуса пятишпоночная
Комплектность в разобранном состоянии
Спутник тара укомплектован двумя заглушками
Вид ключа ( сочетание ) 6
Взаимосочленение с вилками СНЦ27, СНЦ28, СНЦ29 и ОНЦ-БГ-1

Технические характеристики

Сопротивление контактов не более 4 mΩ
Номинальное напряжение 700 V
Рабочий ток 11 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 400 m/c²
Сопротивление изоляции 5 000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 1500 m/c²
Механический удар однократное действие: пиковое ударное ускорение 5000 m/c²
Диапазон рабочих частот 1-5000 Hz

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +200°C
Относительная влажность 100%
Атмосферное давление 1,33х10-10(1-10-12) Pa
Ресурс 500 циклов
Минимальная наработка 100000 час.
Минимальный срок сохраняемости, лет 15
СНЦ23-41/30В-1-В Вилка приборная без кожуха, перекрут   (datasheet)
