СНЦ23-19/27В-6-В Розетка приборная (арт. KP-6292)

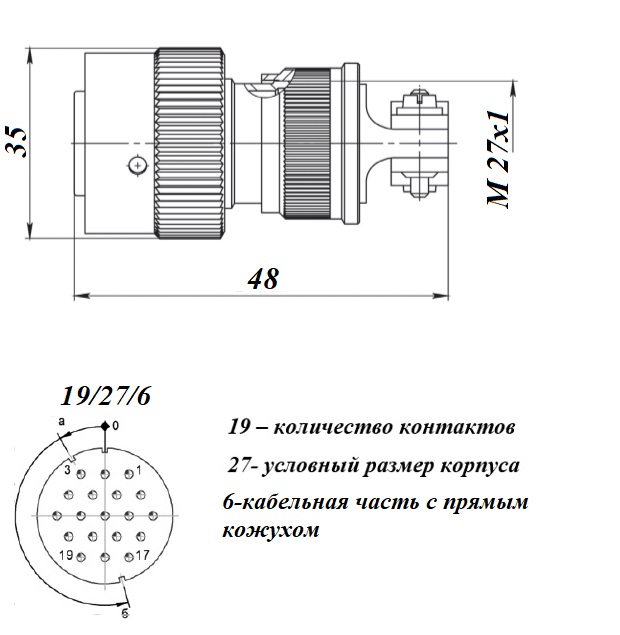

Цилиндрический низкочастотный соединитель СНЦ23-19/27В-6-В  предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Предназначен для внутреннего монтажа. СНЦ 23 - тип соединителя, 19 - количество контактов, 27 - условный размер корпуса, В - вилка, 6 - кабельная часть с прямым кожухом,  В - всеклиматическое исполнение. Покрытие контактов – золото. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Завод Исеть» Уральский завод электрических соединителей
Страна изготовления РОССИЯ
Нормы и требования ГЕО.364.241ТУ, ГОСТ В 20.39.404-81
Дата изготовленияi 2021
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 54,1
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка
Серия низкочастотных соединителей СНЦ23
Условный размер корпуса 27
Количество выводов или контактов 19
Диаметр контактов 1,5 mm
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка прямой
Метод сочленения байонетный
Метод монтажа Обжимной
Фактическая маркировка СНЦ23-19/27В-6-В
Цвет изделия зеленый
Габаритные размеры L*W*H 33,4х33,34х48 mm
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Ширина корпуса 33,4 mm
Длина корпуса 33,4 mm
Высота корпуса 48 mm
Поляризация корпуса пятишпоночная
Вид ключа ( сочетание ) 2

Технические характеристики

Сопротивление контактов не более 4,5 mΩ
Номинальное напряжение 700 V
Рабочий ток 9 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 400 m/c²
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 1 500 m/c²
Механический удар однократное действие: пиковое ударное ускорение 5 000 m/c²
Диапазон рабочих частот до 3 MHz

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33х10-10(1-10-12) Pa
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Минимальный срок сохраняемости, лет 15
