СНЦ22-50/27В-13-В Вилка кабельная с обоймой под термоусаживаемую трубку, ЦСНК.430421.039ТУ(арт. TM-8804)

500 V; 3,4 A - для контактов Ø 1 mm; 170 A; объемный; обжим; " 1" - ОТК; СН2М…, НС2…, СНЦ233…, ZH23..., СН2М…, MS3470..., D38999..., KPT06...; соединитель, разъем, соединитель электрический...

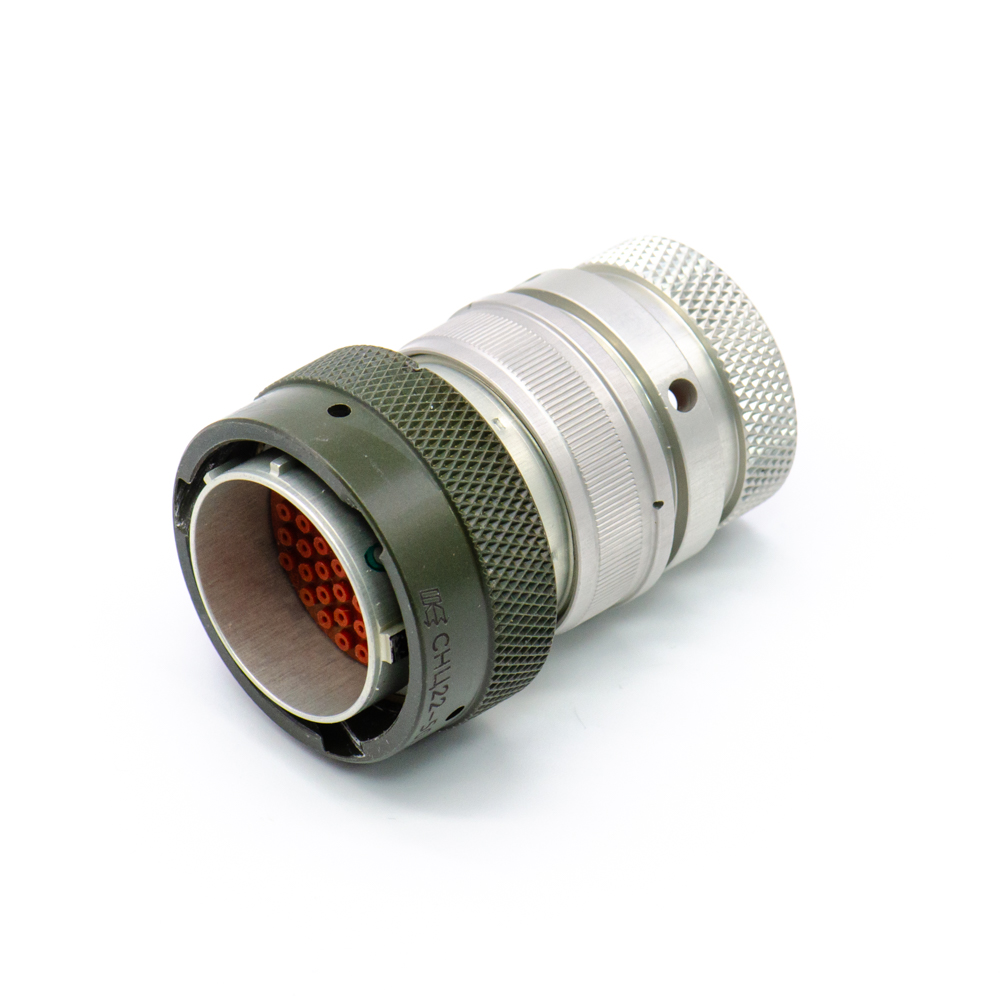

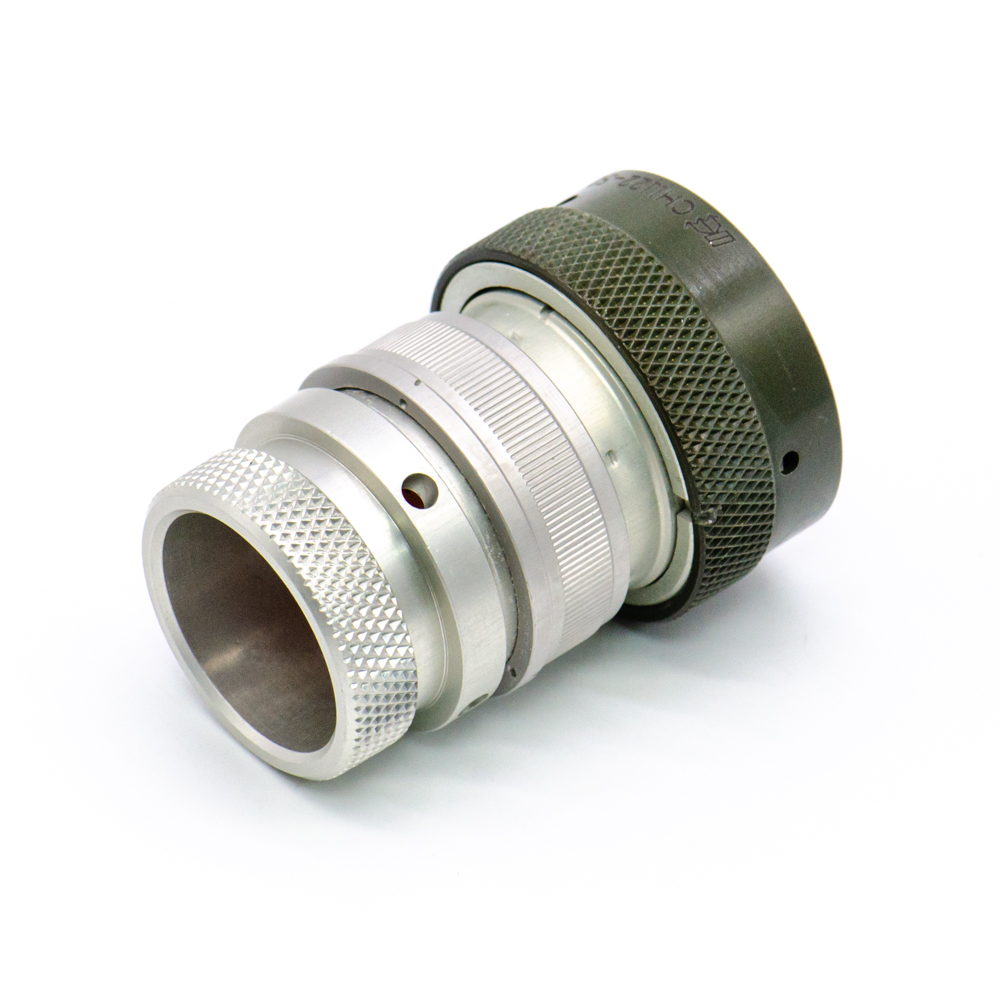

СНЦ22-50/27В-13-В Вилка кабельная с обоймой под термоусаживаемую трубку – соединитель цилиндрический субминиатюрный для внутреннего монтажа. Расшифровка: СНЦ – тип соединителя, 22 – номер разработки, 50 – количество контактов, 27 – условный размер корпуса, В – вилка, 13 – кабельная часть с обоймой под термоусаживаемую трубку, нормальное положение изолятора - буквенный индекс не проставляется, В – всеклиматическое исполнение. Разъемы СНЦ22 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СНЦ22-50/27В-13-В Вилка кабельная с обоймой под термоусаживаемую трубку, ЦСНК.430421.039ТУ
Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна изготовления РОССИЯ
Нормы и требования ЦСНК.430421.039ТУ
Дата изготовленияi 2020
Вид приемки i "1"- ОТК
Масса изделия, гр 42
Транслитерация SNTs22-50/27V-13-V Cable plug with a holder for a heat-shrinkable tube, TsSNK.430421.039TU
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Серия разъемов СНЦ22
Типономинал / Типоконструкция вилка кабельная с обоймой под термоусадку
Условный размер корпуса 27
Вид корпуса К - кабельный
Вид патрубка нет
Количество контактов 50 контактов
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 50 - Ø 1 mm
Материал контактов латунь
Покрытие контактов Au (золото)
Контакт извлекаемый да
Инструмент для установки/извлечения контактов ИВИ2,0 Ø 2mm (желтый/белый)
Метод сочленения байонетный
Метод монтажа механический объемный
Метод монтажа электрический обжим
Материал корпуса алюминиевый сплав
Покрытие корпуса анодирование
Цвет корпуса зеленый
Герметичность нет

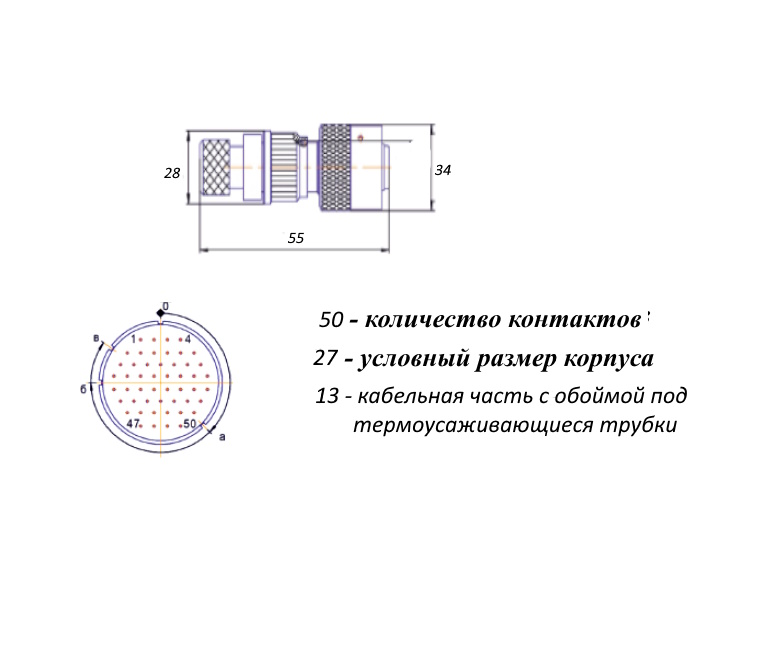

Габаритные размеры L*W*H 34х55 mm
Диаметр корпуса 34 mm
Высота корпуса 55 mm
Положение изолятора в корпусе нормальное положение изолятора
Материал изолятора резина
Цвет изолятора коричневый
Поляризация корпуса многошпоночная
Наличие ориентации расположение контактов, паз
Наличие уплотнительной втулки нет
Фактическая маркировка СНЦ22-50/27В-13-В
Взаимосочленение СНЦ30; СНЦ31; СНЦ32
Аналогичные серии СН2М…, НС2…, СНЦ233…, ZH23..., СН2М…, MS3470..., D38999..., KPT06...
Другие наименования соединитель, разъем, соединитель электрический...

Технические характеристики

Рабочее напряжение, max 500 V
Рабочий ток на контакт, max 3,4 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 170 A
Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 500 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность до 100% при температуре +35°С
Атмосферное давление 1,3х10⁻¹⁰ Pa
Макс. срок хранения 25 лет
