СНЦ144-5/11ВО11-NWК Вилка кабельная

СНЦ144-5/11ВО11-NWК Вилка кабельная – электрический цилиндрический многопозиционный малогабаритный низкочастотный разъем для объемного и печатного монтажа. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 700В (амплитудное значение). СНЦ – тип соединителя, 144 – номер разработки, 5 – количество контактов, 11 – условный размер корпуса, В – вилка, О – обжатие, 1 – хвостовик цилиндрический, 1 – рабочая часть контактов покрыта золотом, N – нормальное положение шпоночных пазов в корпусе, W – токопроводное покрытие корпуса (оливково-зеленый кадмий), К – кабельный. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СНЦ144-5/11ВО11-NWК Вилка кабельная
Торговая маркаОАО «Завод Исеть» Уральский завод электрических соединителей
Страна происхождения РОССИЯ
Дата выпуска01.01.2015
Вид приемки "1"
ТУЦСНК.4 30421.032ТУ
Масса изделия, гр17,48

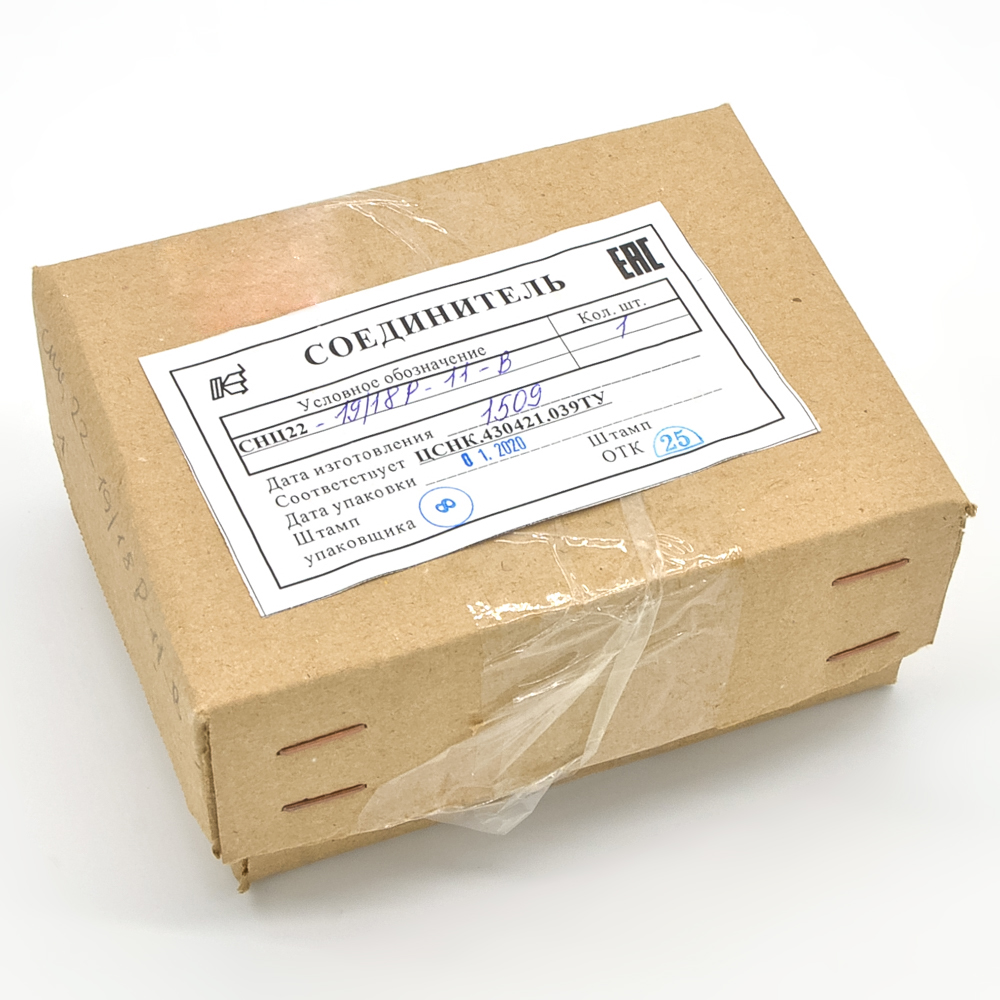

Вид упаковкикартонная коробка
Состояние упаковкиупаковка вскрыта
Наличие паспорта - этикеткиэтикетка

Основные параметры

Типономинал / Типоконструкциявилка кабельная
Типоразмер корпуса отечественный11
Рабочее положениелюбое
Метод монтажаобъемный
Тип контактакруглый
Диаметр контактов 1,02 mm
Количество выводов или контактов5
Покрытие выводов или контактовAu (золото)

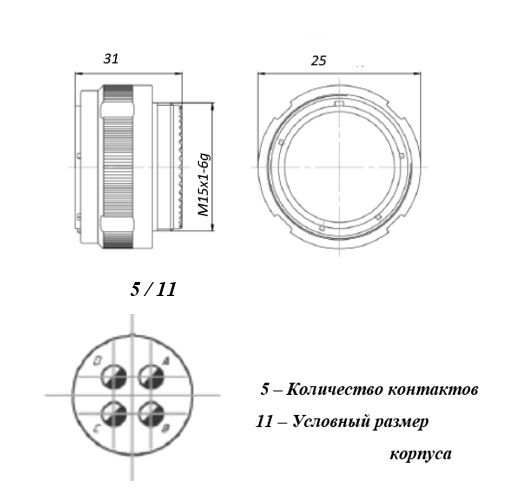

Габаритные размеры L*W*H 30х25 mm
Диаметр корпуса25 mm
Покрытие корпусакадмий
Фактическая маркировкаСНЦ144-5/11ВО11-NWК
Ресурс500 сочленений-расчленений
Комплектностьв разобранном состоянии

Технические характеристики

Номинальное напряжение500 V
Рабочий ток11 A
Сопротивление изоляции5000 MΩ
Сопротивление контактов не более5 mΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1500 m/c²
Синусоидальная вибрация: -
- диапазон частот1-2000 Hz
- амплитуда ускорения400 m/c²

Условия эксплуатации

Климатическое исполнениеУХЛ
Интервал рабочих температурот -65 до +175°C
Относительная влажность98% при температуре +35°С
Минимальный срок сохраняемости, лет20
Срок отгрузки со склада1 день
