СНЦ127-19/18РП118-1-В Розетка кабельная с прямым кожухом, НКЦС.434410.511ТУ(арт. KP-2089 )

250 V; 2,1 A - для контактов Ø 1 mm; -; объемный; пайка; " 5" - ВП, ПЗ; ZH127...; розетка кабельная, соединитель, разъем соединительный, соединитель электрический...

СНЦ127-19/18РП118-1-В Розетка кабельная с прямым кожухом – цилиндрический низкочастотный субминиатюрный соединитель байонетного сочленения для внутреннего монтажа. Структура условного обозначения: СНЦ127 - тип соединителя; 19 - количество контактов; 18 - условный размер корпуса; Р – тип контакта (гнездовой/розетка); П – способ монтажа (пайка); 1 – тип хвостовика (хвостовик цилиндрический для объемного монтажа); 1 – покрытие рабочей части контакта (золото); 8 – конструктивное исполнение (кабельная часть с прямым кожухом); 1 – поляризация; В - всеклиматическое исполнение. Разъемы СНЦ127 предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) и импульсного токов. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СНЦ127-19/18РП118-1-В Розетка кабельная с прямым кожухом, НКЦС.434410.511ТУ
Торговая марка АО «Завод Элекон»
Страна изготовления РОССИЯ
Нормы и требования НКЦС.434410.511ТУ
Дата изготовленияi 2010-2019
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 20,4
Транслитерация SNTs127-19/18RP118-1-V Cable socket with straight casing, NKTSS.434410.511TU
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Серия разъемов СНЦ127
Типономинал / Типоконструкция розетка кабельная с прямым кожухом
Условный размер корпуса 18
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Количество контактов 19 контактов
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 19 - Ø 1 mm
Материал контактов латунь
Покрытие контактов Au (золото)
Контакт извлекаемый нет
Метод сочленения байонетный
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал корпуса алюминиевый сплав
Покрытие корпуса анодирование
Цвет корпуса зеленый
Герметичность нет

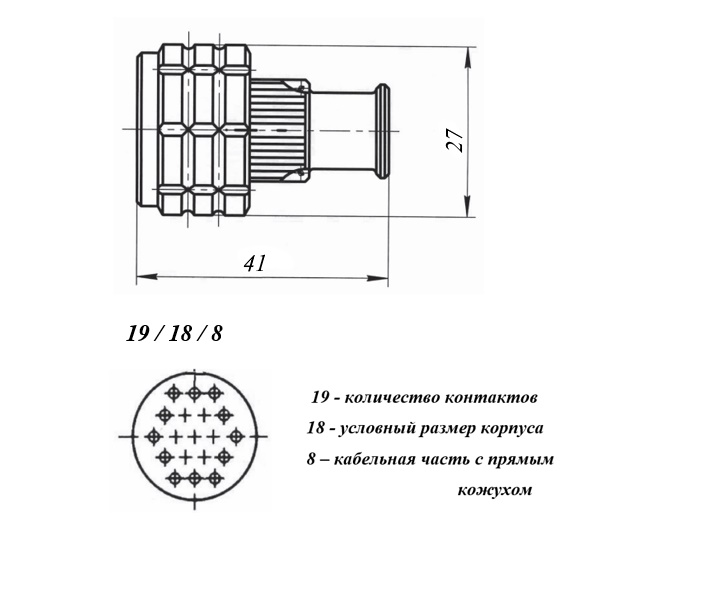

Габаритные размеры L*W*H 27х41 mm
Диаметр корпуса 27 mm
Высота корпуса 41 mm
Материал изолятора карболит
Цвет изолятора коричневый
Поляризация корпуса многошпоночная
Наличие ориентации расположение контактов, паз
Наличие уплотнительной втулки нет
Рабочее положение любое
Фактическая маркировка СНЦ127-19/18РП118-1-В
Взаимосочленение блочные вилки СНЦ127
Аналогичные серии ZH127...
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 2,1 A - для контактов Ø 1 mm
Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 20 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Ресурс 250 сочленений-расчленений
Минимальная наработка 15 000 час.
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻¹⁰ Pa
Макс. срок хранения 25 лет
