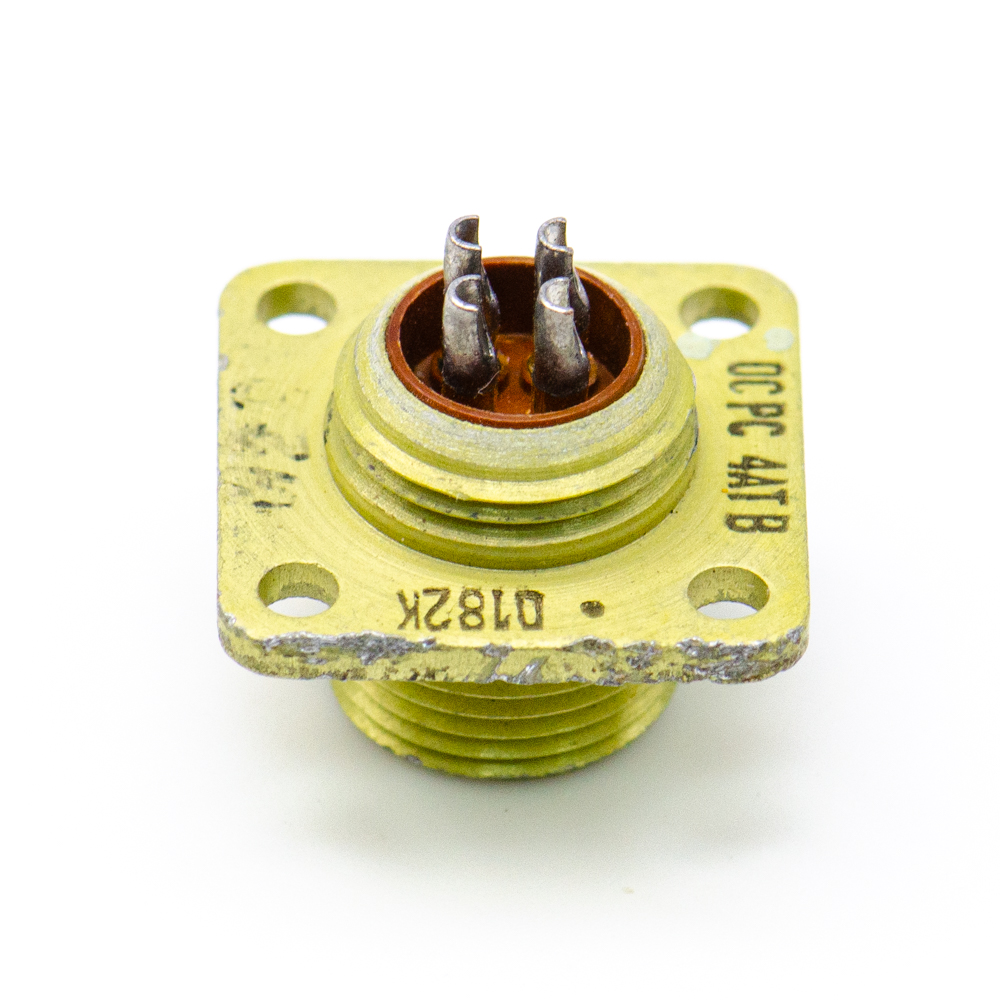

Уценка РС4АТВ ОС Вилка блочная без кожуха (арт. KP-2589 )

Причина уценки: царапины и потертости на корпусе. Электрический низкочастотный цилиндрический соединитель РС4АТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 4 - количество контактов, соединение резьбовое, А - покрытие контактов золотом, ТВ - всеклиматическое , тропикоустойчивое исполнение. Вилка блочная РС4АТВ сочленяется с кабельными розетками РС4АТВ и  РС4ТВ. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование Уценка РС4АТВ ОС Вилка блочная без кожуха
Торговая марка No name USSR
Страна происхождения
ТУ АВ0.364.047ТУ
Вид приемки i "9"- ОС
Масса изделия, гр 2,4
Дата выпуска 1982-1988
Транслитерация RS4ATV
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АВ0.364.047ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная (приборная)
Серия низкочастотных соединителей РС
Количество выводов или контактов 4
Типоразмер корпуса отечественный 10
Диаметр контактов 1 mm
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ОС РС4АТВ
Цвет изделия серо-зеленый светлый
Габаритные размеры L*W*H 16,3х16,3х15,4 mm
Материал корпуса алюминий
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5,0 mΩ
Номинальное напряжение 200 V
Рабочий ток 3,7 A
Диапазон рабочих частот 1,0 - 5 000 Hz
Линейные нагрузки 147 m/с²
Акустические шумы: 150 dB
Ускорение при механическом ударе одиноч. действия 5 000 m/с²
Ускорение при механическом ударе многокр. действия 5 000 m/с²

Условия эксплуатации

Минимальная наработка 1 500 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33х10⁻⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
