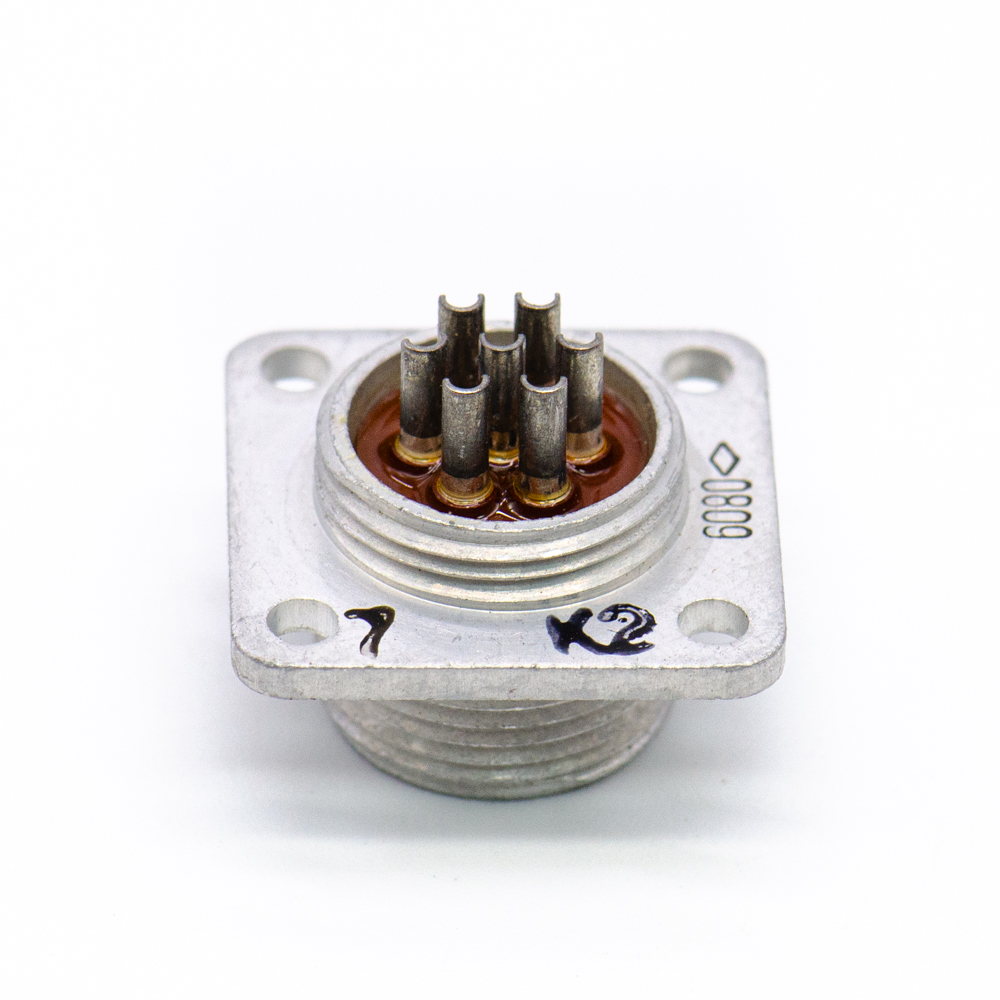

РСГ7-Э Вилка блочная без кожуха (арт. TN-2799)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

No name USSR

Артикул (ID): TN-2799

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 2008
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "5"- ВП, ПЗ
ТУ АВО.364.047 ТУ1

Подробная документация

Аналоги и альтернативы

ID: 282531

На складе 22 шт

Цена от
Включая НДС
615 ₽
1 шт. 650 ₽
от 10 шт. 615 ₽

Количество

Быстрый заказ

Электрический низкочастотный цилиндрический соединитель РСГ7-Э предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РСГ - тип соединителя герметичный, 7 - количество контактов, соединение резьбовое, отсутствие буквы А - покрытие контактов серебром, Э - условное обозначение токопроводности по стыкам сопрягаемых деталей соединителя. Вилка блочная РСГ7-Э сочленяется с кабельными розетками РС7-Э, РС7А-Э. Разъёмы серии РС-Э имеют только приборную вилку и кабельную розетку, герметичной является только вилка. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name USSR
Страна происхождения
ТУ	АВО.364.047 ТУ1
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	3,2
Дата выпуска	2008
Транслитерация	RSG7-E
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	есть
Нормы и требования	АВО.364.047 ТУ1
Дата изготовленияi	1992-2017

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	РСГ
Условный размер корпуса	12
Количество выводов или контактов	7
Типоразмер корпуса отечественный	12
Диаметр контактов	1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	РСГ7 Э
Цвет изделия	светло-серый
Габаритные размеры LWH	18х18х15 mm
Материал корпуса	алюминий
Материал вставки (изолятора)	карболит, фторопласт
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	да
Дополнительные характеристики	токопроводные корпусные детали

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	200 V
Рабочий ток	2,5 A
Диапазон рабочих частот	1 - 5000 Hz
Линейные нагрузки	147 m/с²
Акустические шумы:	150 dB
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	5000 m/c²

Условия эксплуатации

Минимальная наработка	1000 час.
Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +30°С
Атмосферное давление	1,33х10⁻⁴ Pa
Макс. срок хранения	15 лет
Ресурс	250 сочленений-расчленений
Климатическое исполнениеi	УХЛ
Статус изделия	В настоящее время разъёмы РС-Э выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
