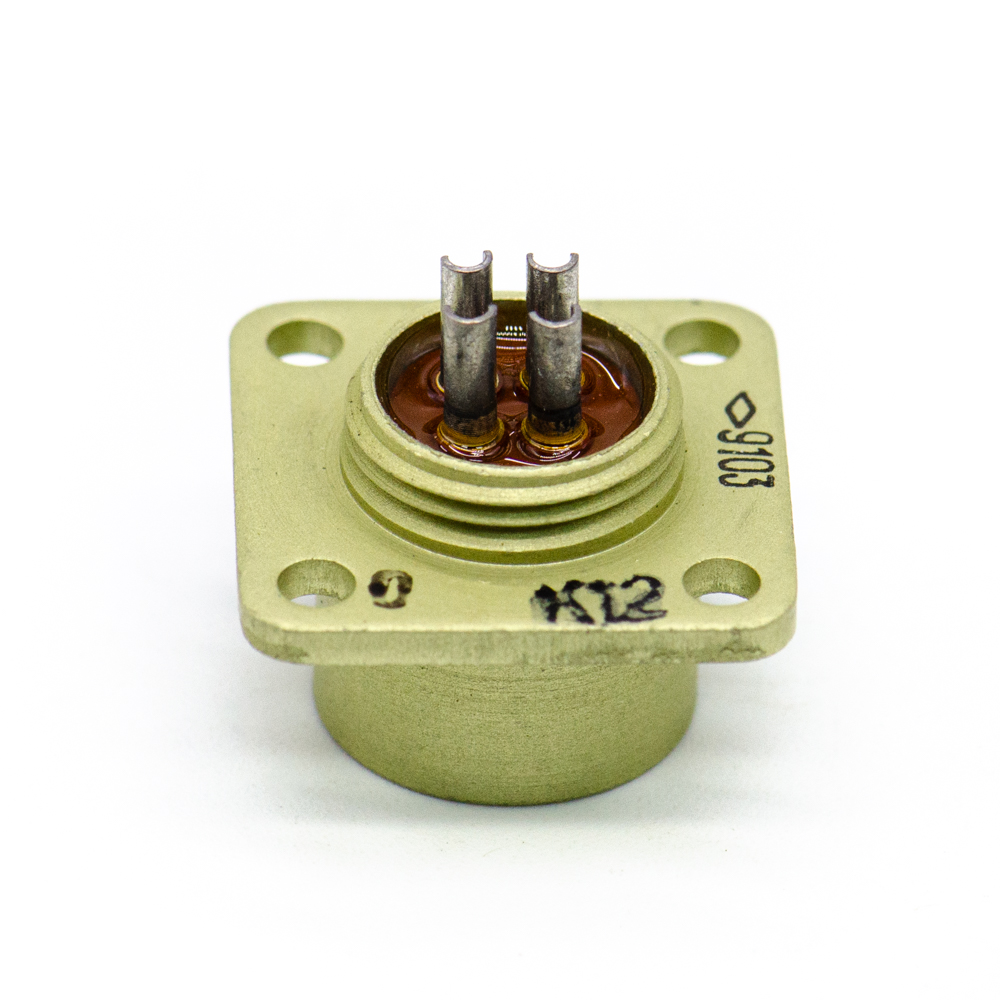

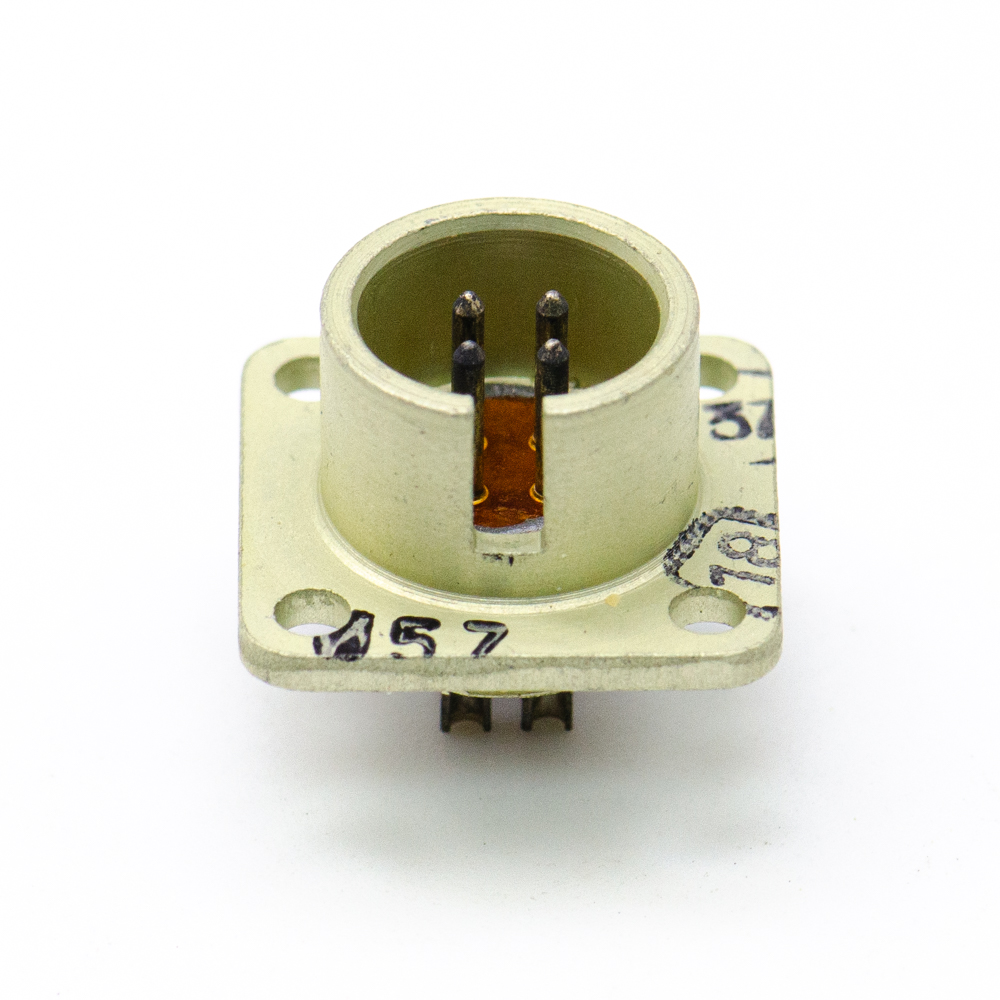

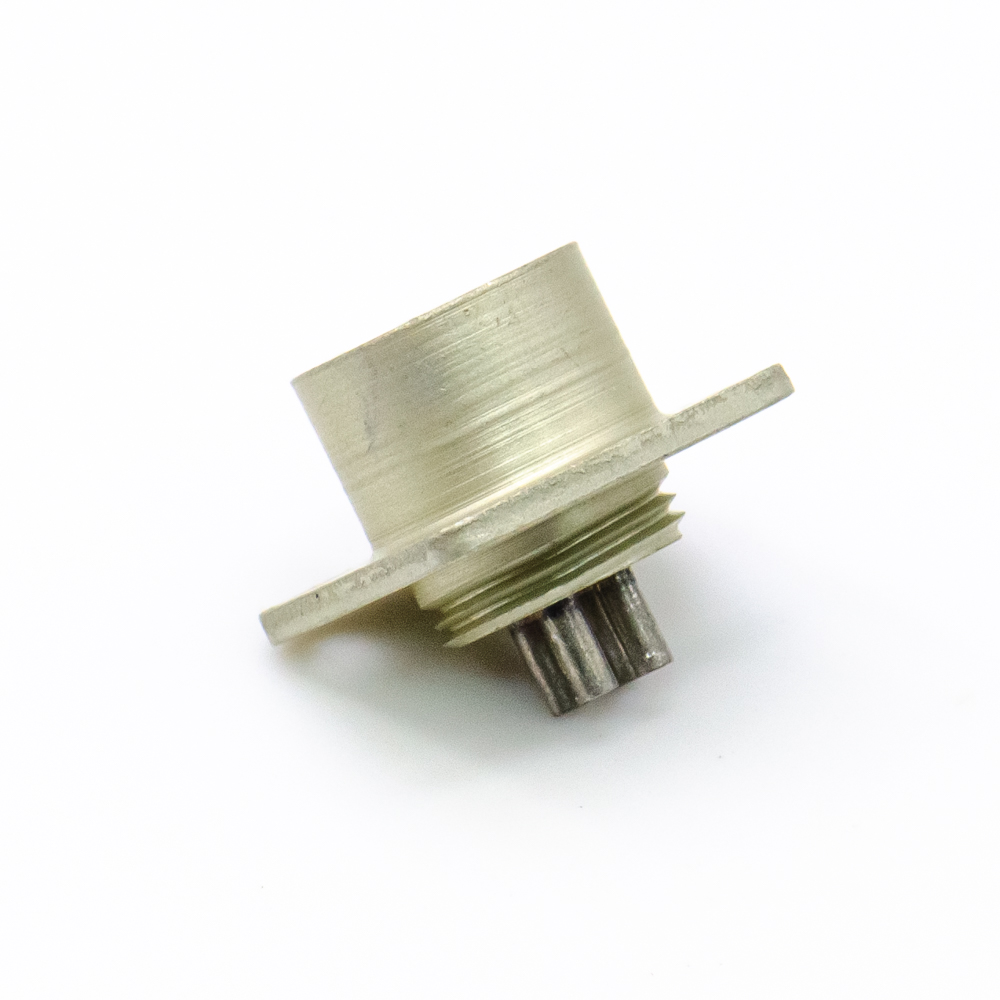

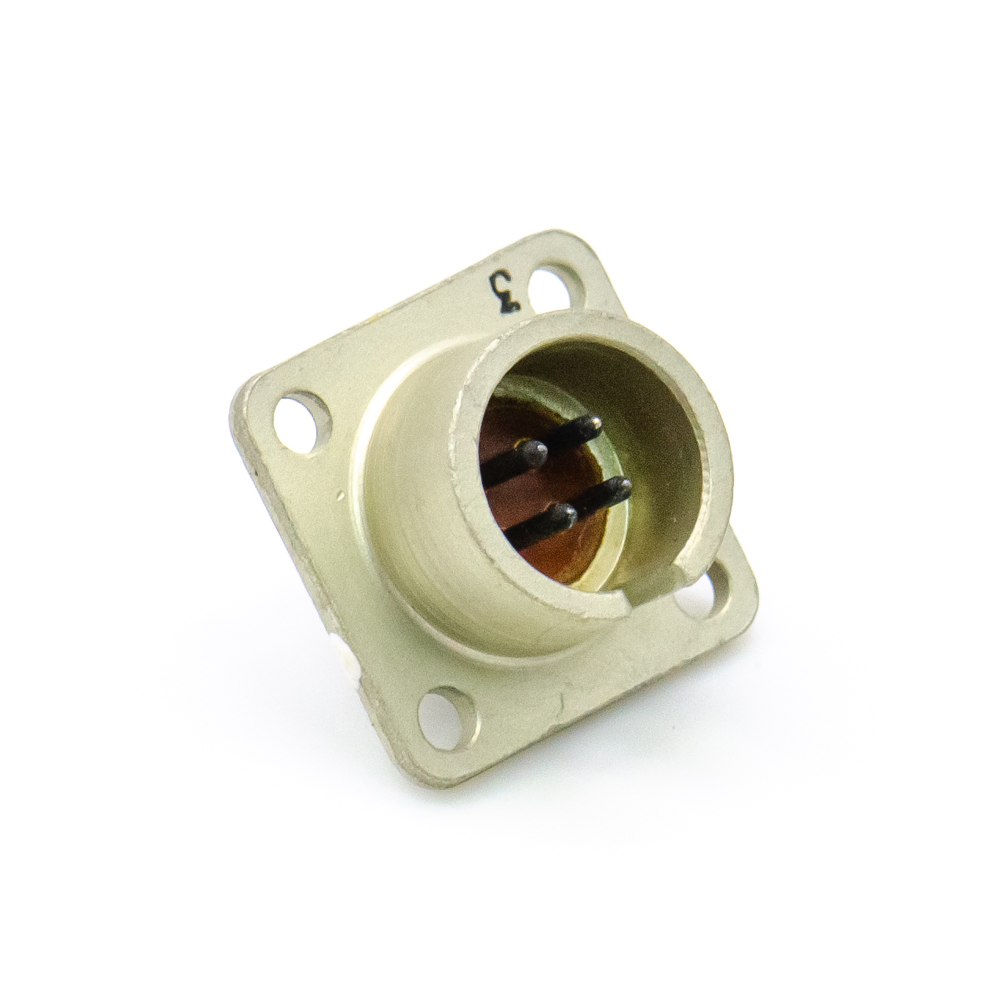

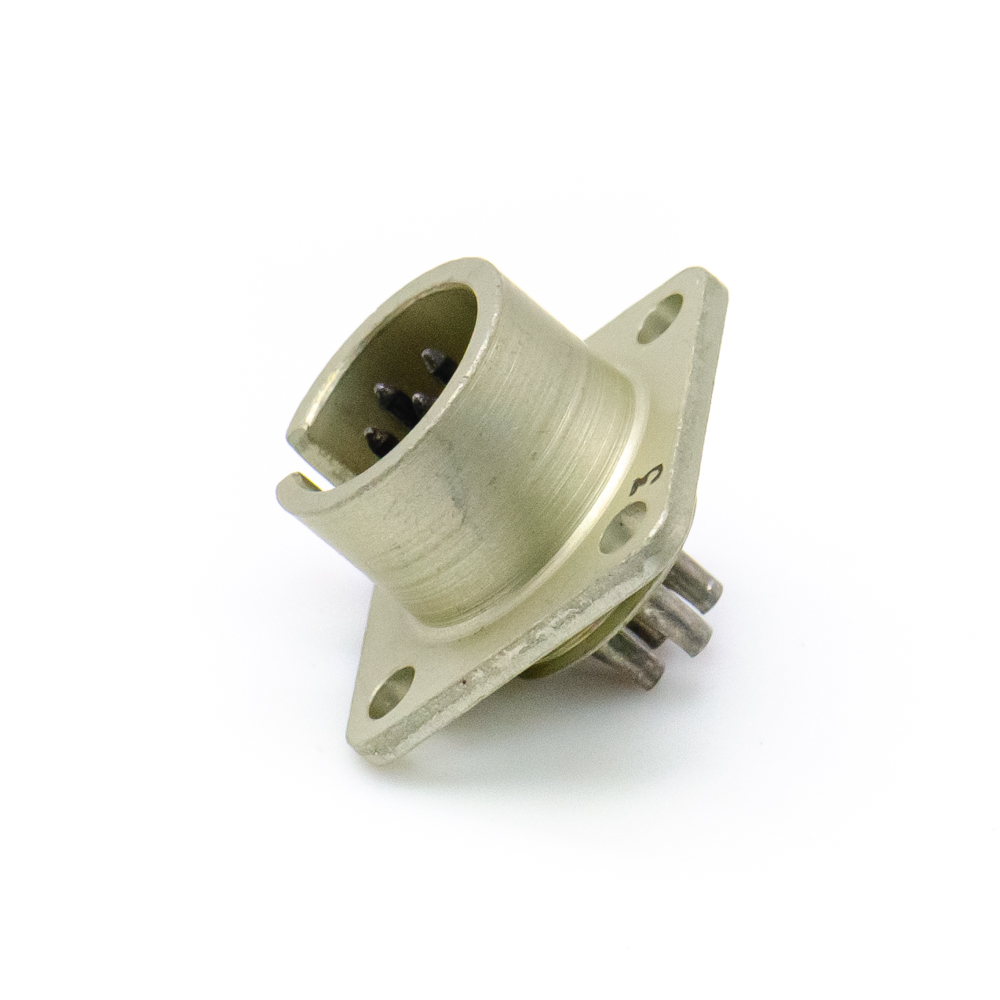

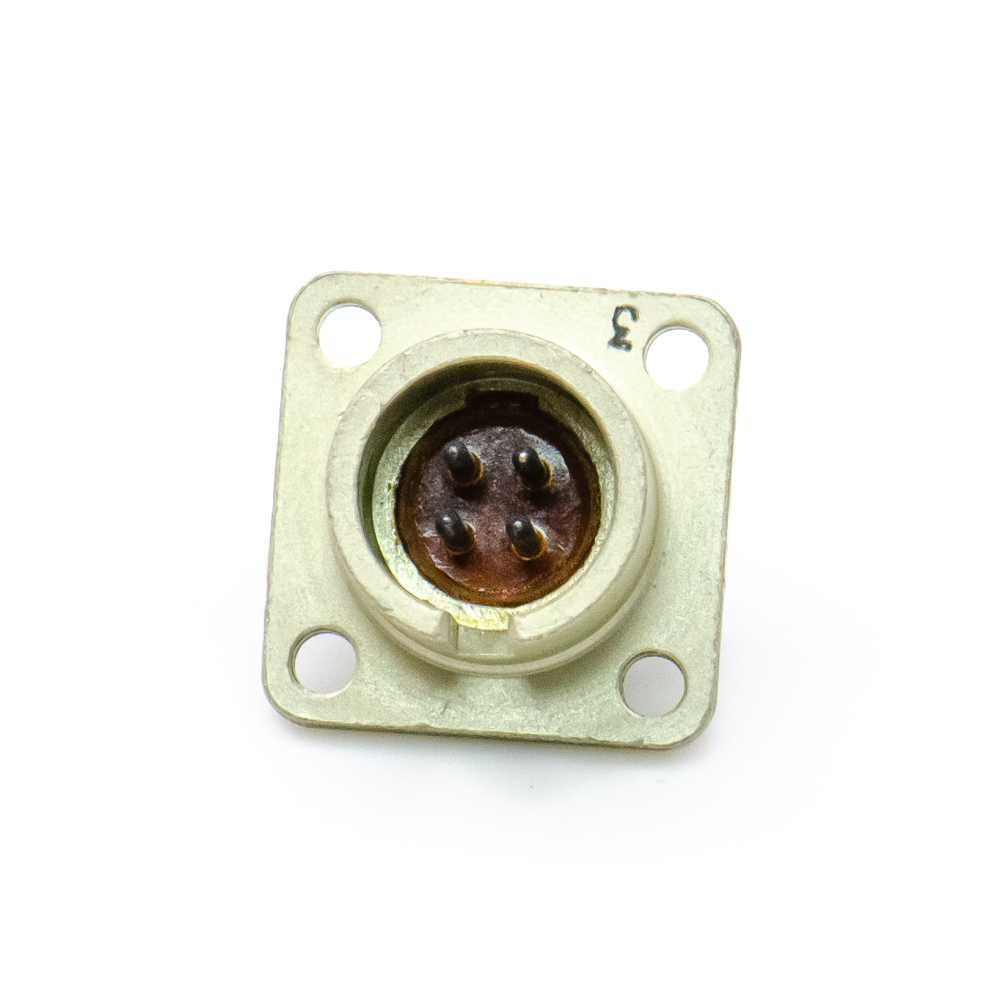

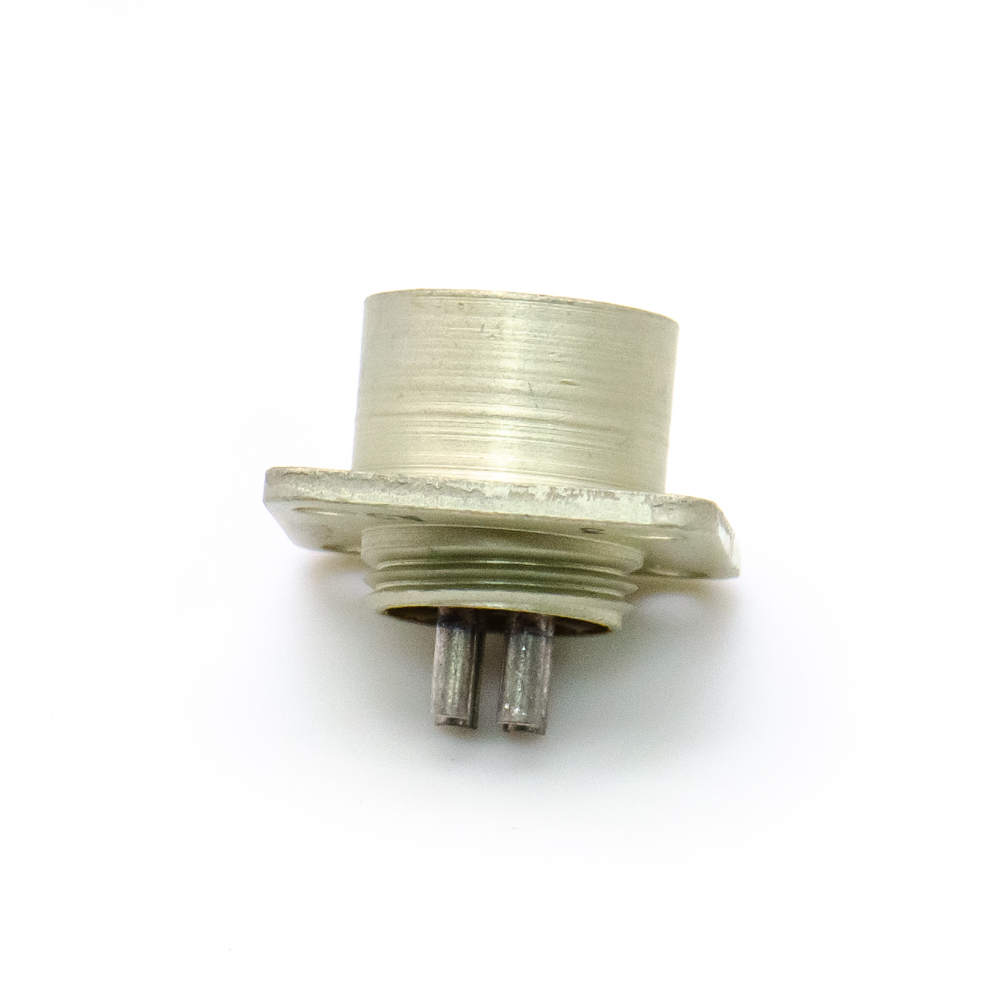

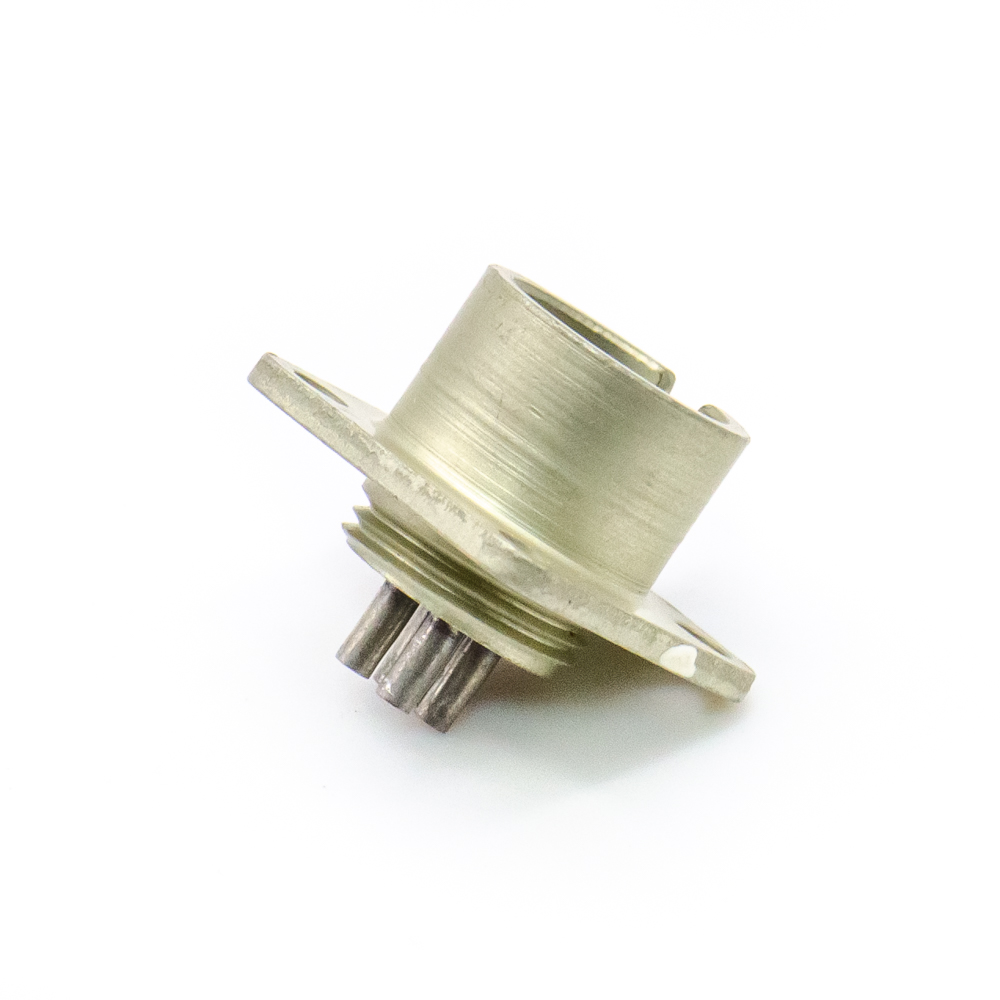

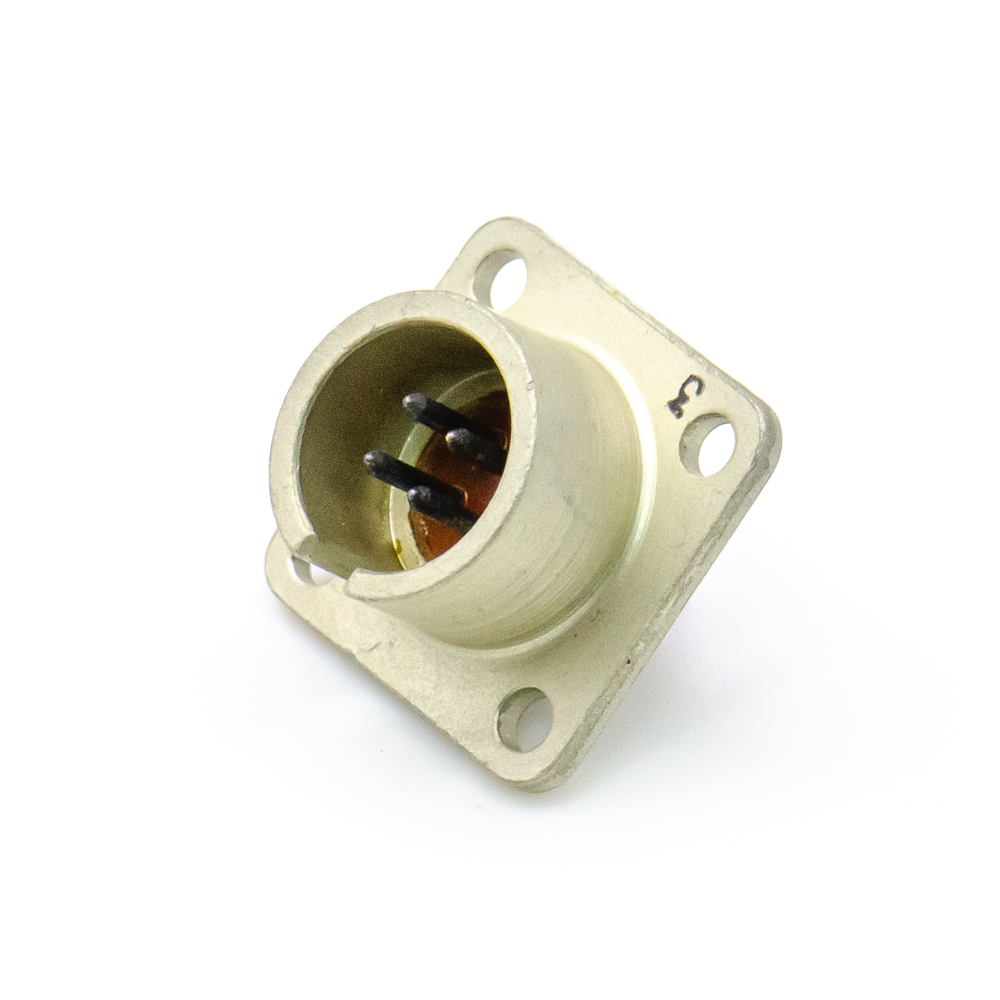

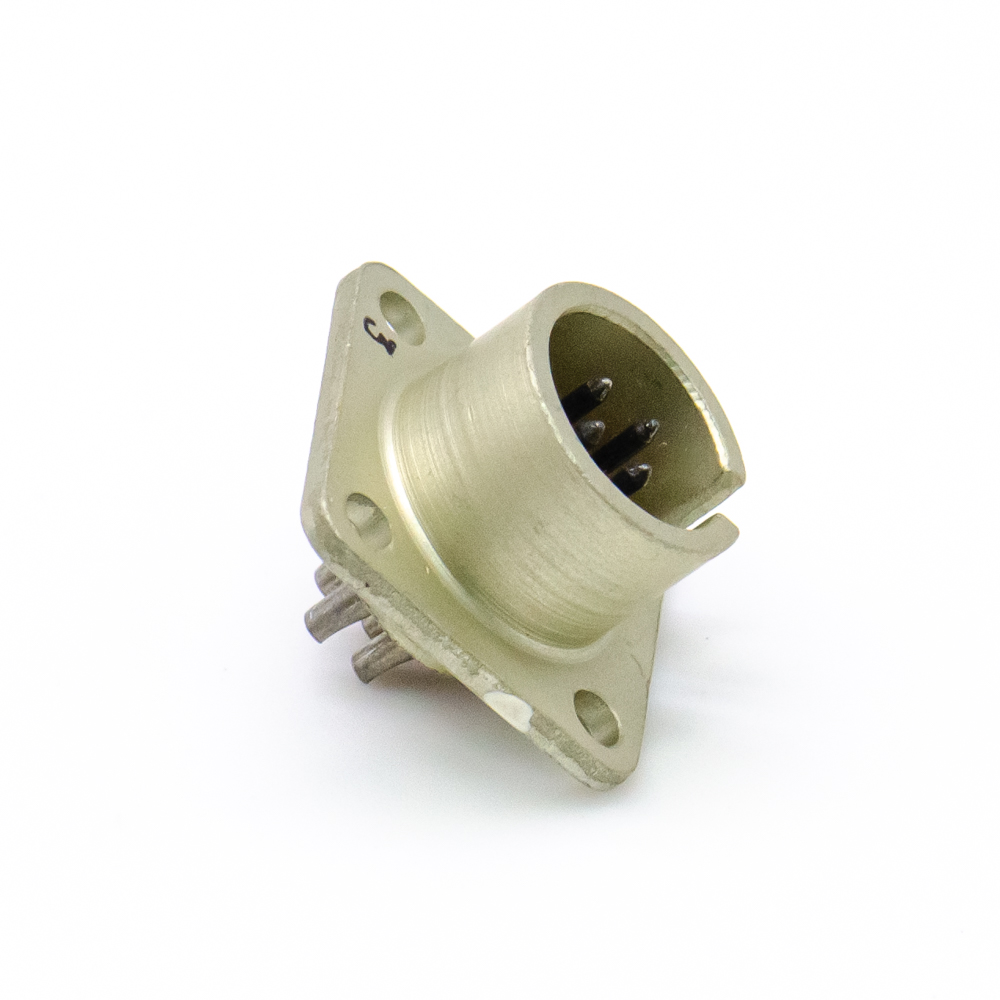

РСГ4БТВ Вилка блочная, без кожуха

Электрический низкочастотный цилиндрический соединитель РСГ4БТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РСГ - тип соединителя, 4 - количество контактов, Б - врубное соединение вилки с розеткой, отсутствие буквы А - покрытие контактов серебром, ТВ - всеклиматическое , тропикоустойчивое исполнение. Вилка блочная РСГ4БТВ сочленяется с кабельными и блочными розетками РС4БАТВ и  РС4БТВ. Разъемы серии РС имеют блочную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РСГ4БТВ Вилка блочная, без кожуха
Торговая маркаNo name
Страна происхождения СССР
ТУАВО.364.047ТУ
Вид приемки "5"
Масса изделия, гр2,52
Дата выпуска01.01.1991
ТранслитерацияRSG4BTV
Состояние упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический герметичный
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов4
Типоразмер корпуса отечественный10
Диаметр контактов 1 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкабез кожуха
Метод сочленениябайонетный
Метод монтажаобъёмный
Фактическая маркировкаРСГ4БТВ
Цвет изделиясветло-зеленый

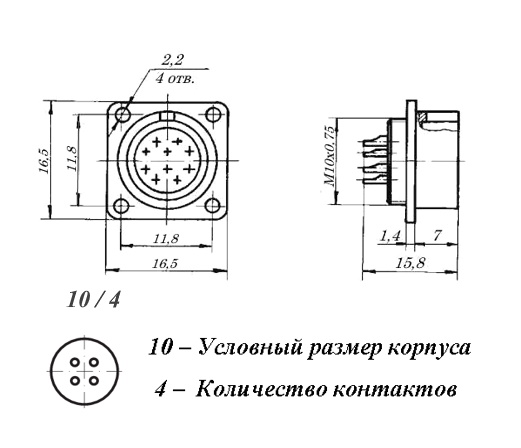

Габаритные размеры L*W*H 16х16х15 mm
Материал корпусаалюминий
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение200 V
Рабочий ток3,7 A
Диапазон рабочих частот1-5000 Hz
Линейные нагрузки147 m/с²
Акустические шумы:150 dB
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия5000 m/c²

Условия эксплуатации

Минимальная наработка1500 час.
Интервал рабочих температурот -60 до +85°C
Относительная влажность98% при температуре +35°С
Атмосферное давление1,33х10⁻⁴ Pa
Макс. срок хранения20 лет
Ресурс500 циклов
Климатическое исполнениеТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделияВ настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
