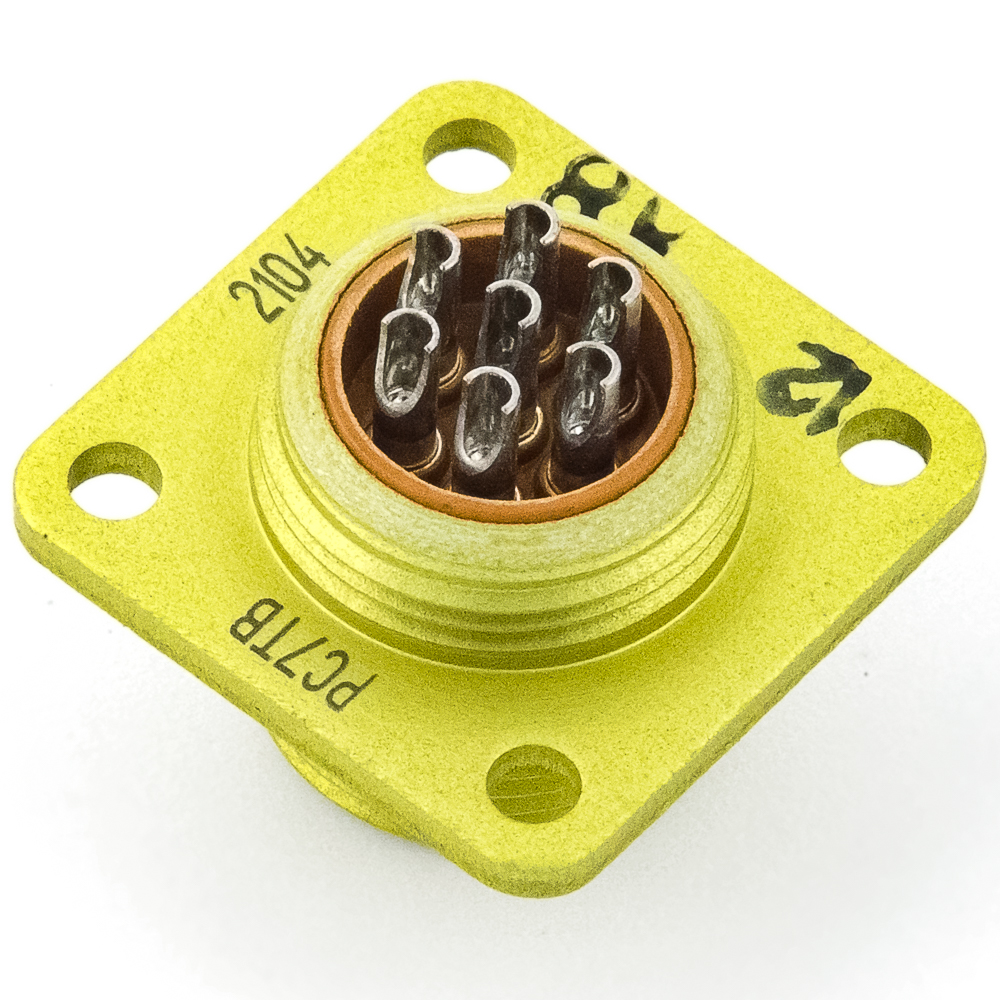

РС7ТВ Вилка блочная без кожуха, 2017

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Электрический низкочастотный цилиндрический соединитель РС7ТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 7 - количество контактов, соединение резьбовое, отсутствие буквы А - покрытие контактов серебром, ТВ - всеклиматическое , тропикоустойчивое исполнение. Вилка блочная РС7ТВ сочленяется с кабельными розетками РС7АТВ и  РС7ТВ. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РС7ТВ Вилка блочная без кожуха, 2017
Торговая маркаОАО "Копир", г. Козьмодемьянск
Страна происхождения РОССИЯ
ТУАВО.364.047ТУ
Вид приемки "5"
Масса изделия, гр3,5
Дата выпуска01.01.2017
ТранслитерацияRS7TV
Вид упаковкисамоупаковка
Доупаковказапаянные в полиэтилен

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов7
Типоразмер корпуса отечественный12
Диаметр контактов 1 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубканет
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаРС7ТВ
Цвет изделиясветло-зеленый
Габаритные размеры L*W*H 18х18х15 mm
Материал корпусаалюминий
Материал вставки (изолятора)карболит, фторопласт
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение200 V
Рабочий ток3,1 A
Диапазон рабочих частот1 - 5000 Hz
Линейные нагрузки147 m/с²
Акустические шумы:150 dB
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия5000 m/c²

Условия эксплуатации

Минимальная наработка1500 час.
Интервал рабочих температурот -60 до +85°C
Относительная влажность98% при температуре +35°С
Атмосферное давление1,33х10⁻⁴ Pa
Макс. срок хранения20 лет
Ресурс500 циклов
Климатическое исполнениеТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделияВ настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
