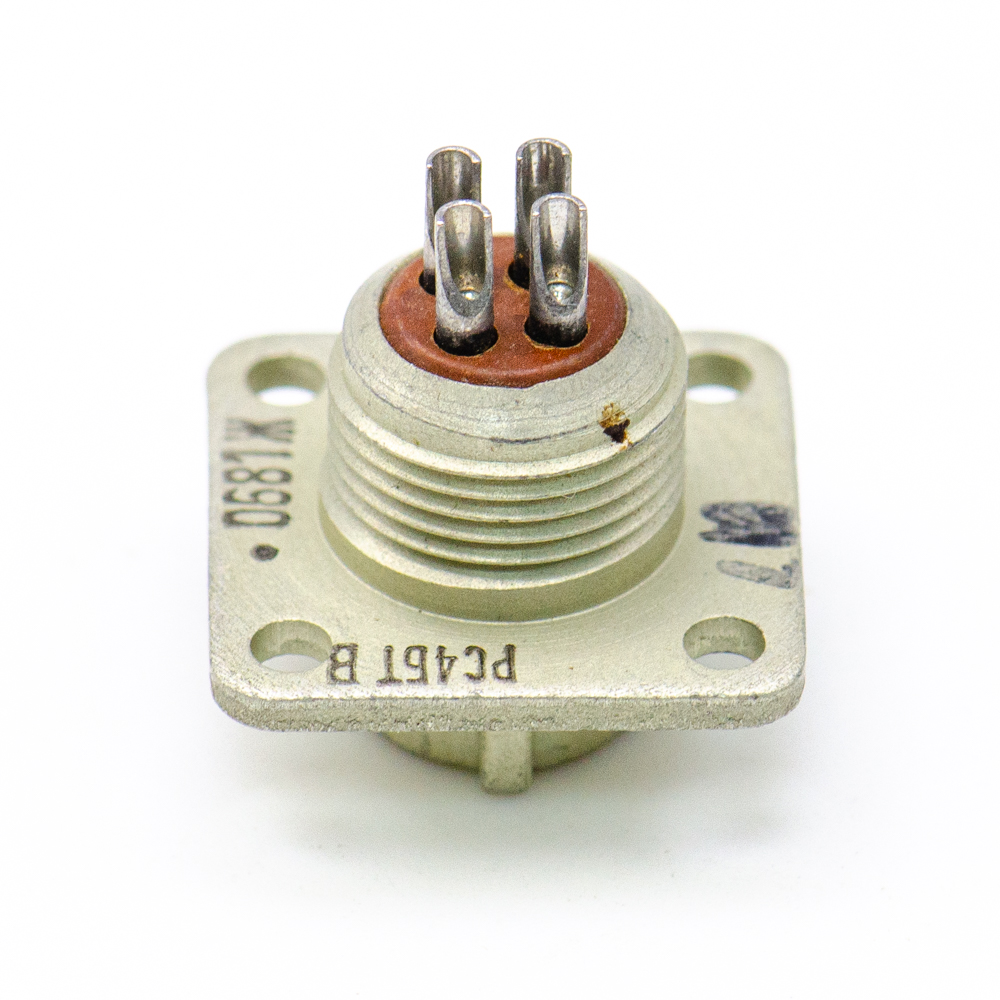

РС4БТВ Розетка блочная без кожуха, 1984г (арт. TN-3333)

Электрический низкочастотный цилиндрический соединитель РС4БТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 4 - количество контактов, Б - врубное соединение вилки с розеткой, отсутствие буквы А - покрытие контактов серебром, ТВ - всеклиматическое, тропикоустойчивое исполнение. Розетка блочная РС4БТВ сочленяется с кабельными и блочными вилками РС4БАТВ и  РС4БТВ. Разъемы серии РС имеют блочную вилку или розетку, кабельную - только розетку, не существует герметичных розеток, только негерметичные. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ АВ0.364.047ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 3,25
Дата выпуска 1984
Транслитерация RS4BTV
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АВ0.364.047ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей РС
Условный размер корпуса 10
Количество выводов или контактов 4
Типоразмер корпуса отечественный 10
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения врубной
Метод монтажа объёмный
Фактическая маркировка РС4БТВ
Цвет изделия серый
Габаритные размеры L*W*H 16х16х15 mm
Материал корпуса алюминий
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 3,7 A
Диапазон рабочих частот 1 - 5000 Hz
Линейные нагрузки 147 m/с²
Акустические шумы: 150 dB
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 5000 m/c²

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33х10⁻⁴ Pa
Макс. срок хранения 15 лет
Ресурс 250 сочленений-расчленений
Климатическое исполнениеi ТВ - всеклиматическое, тропикоустойчивое исполнение
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
