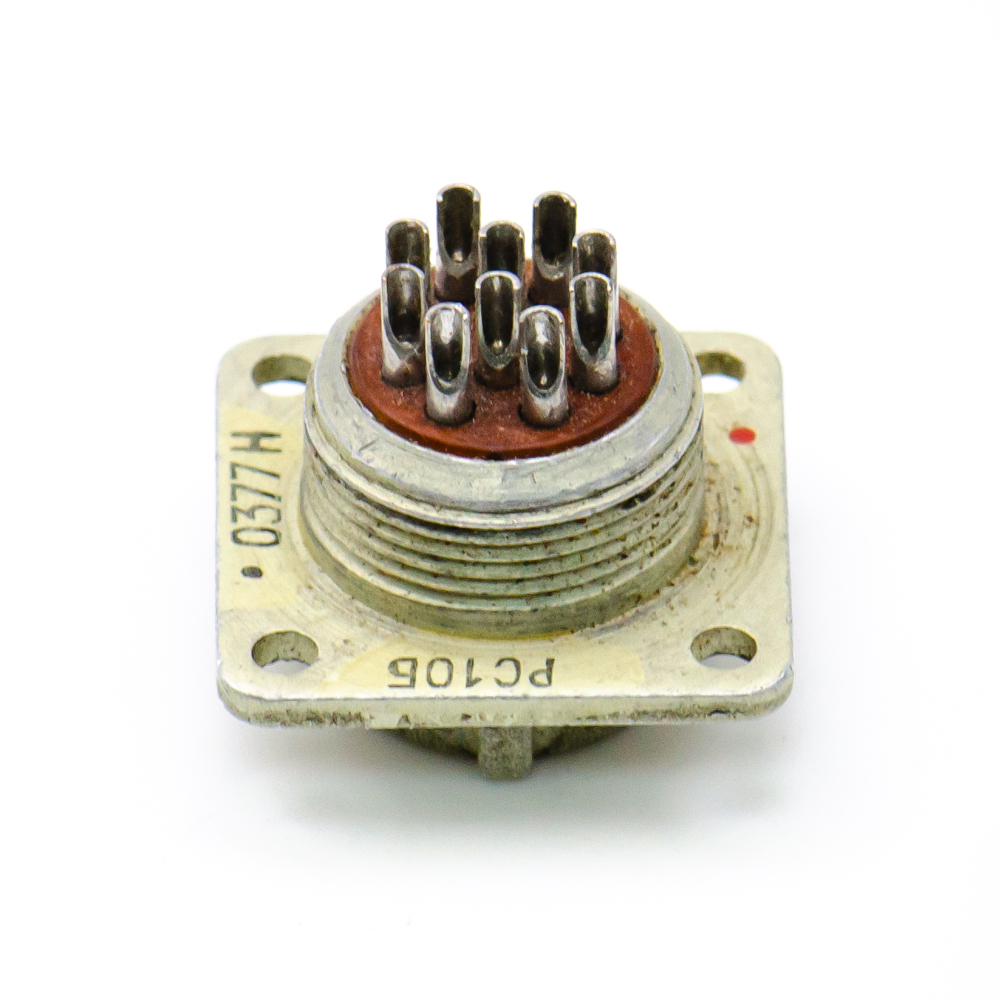

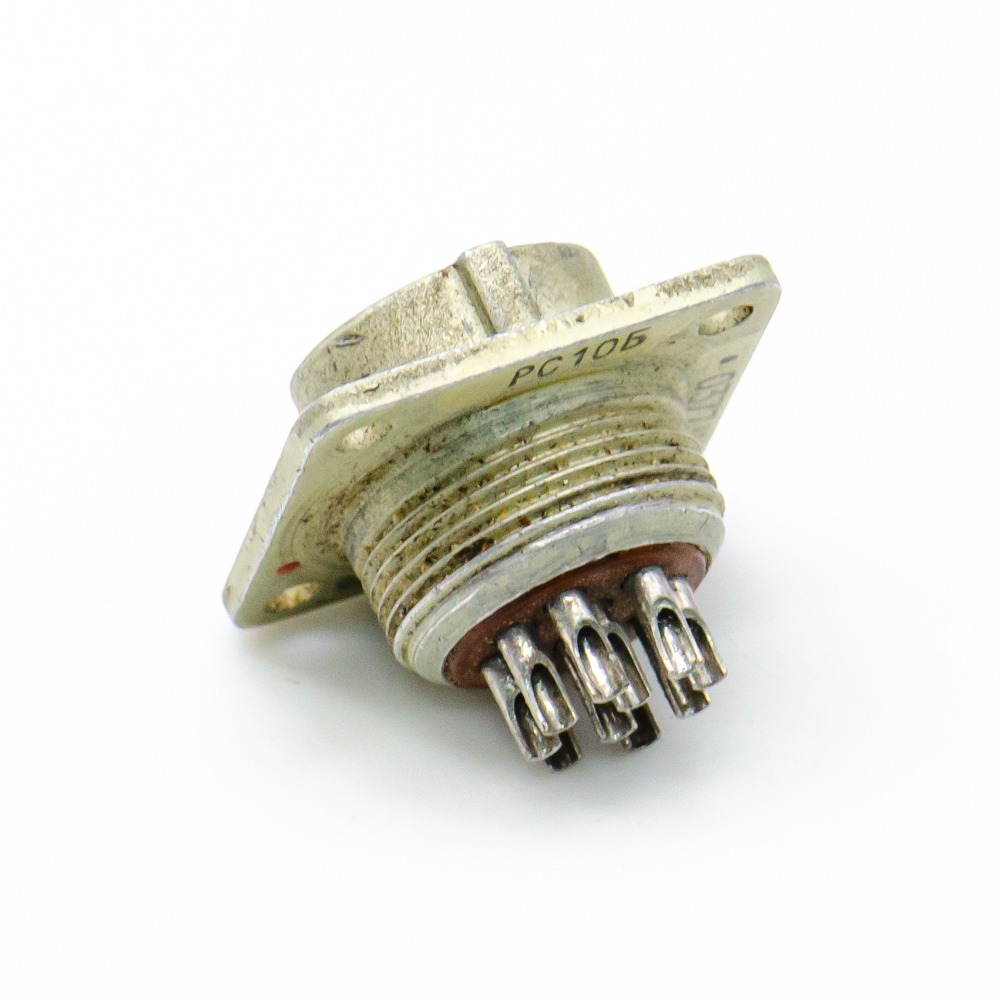

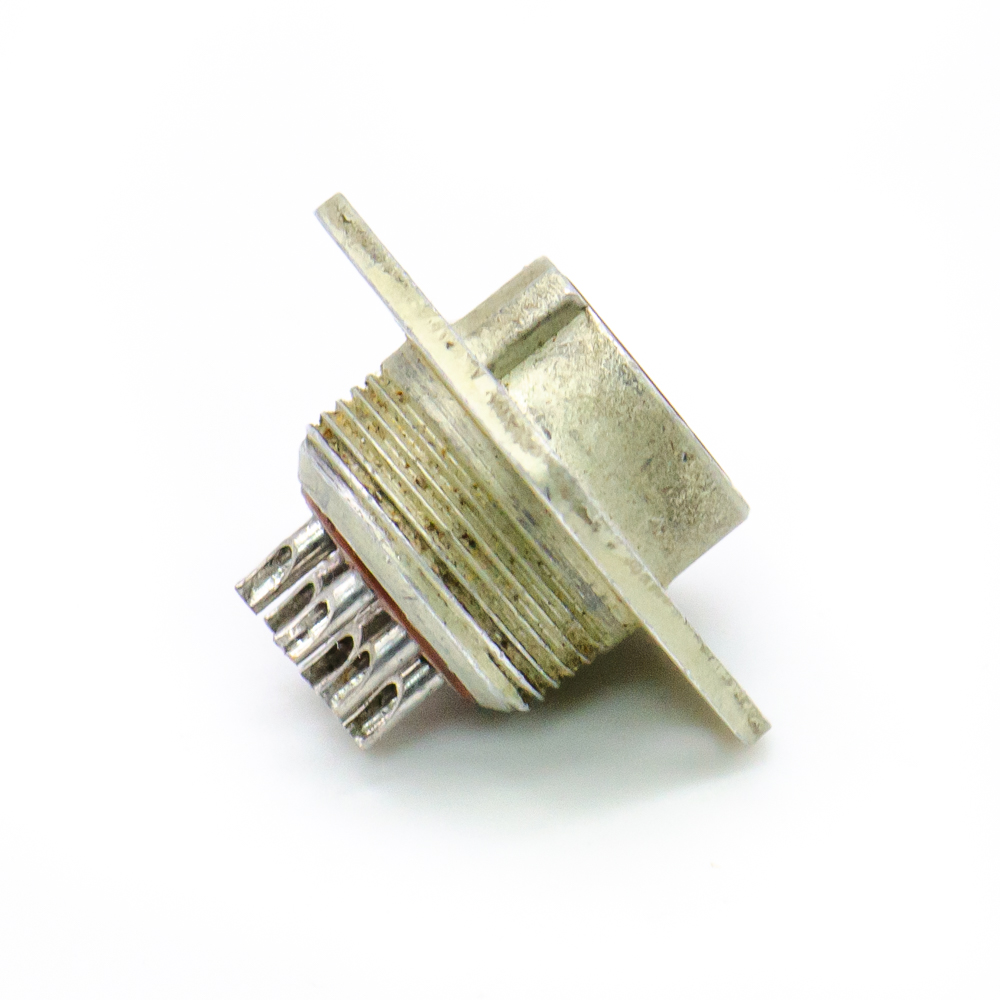

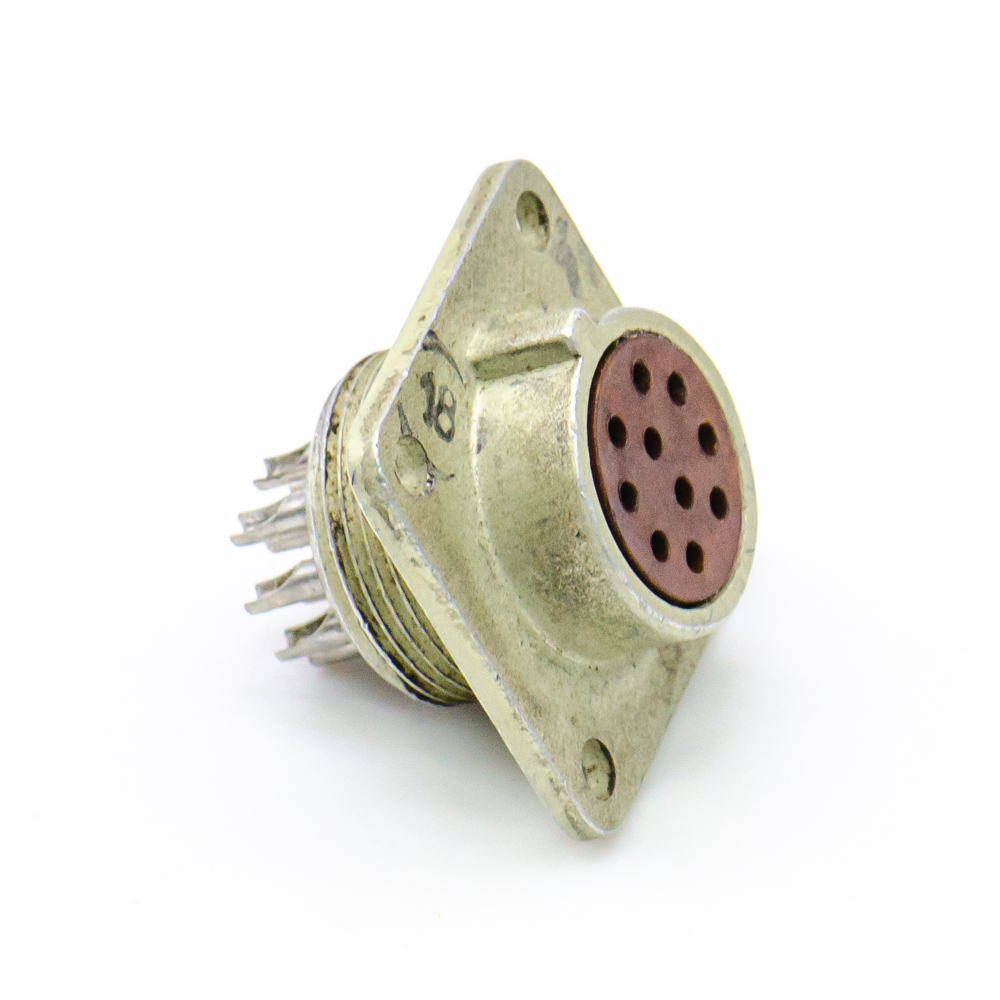

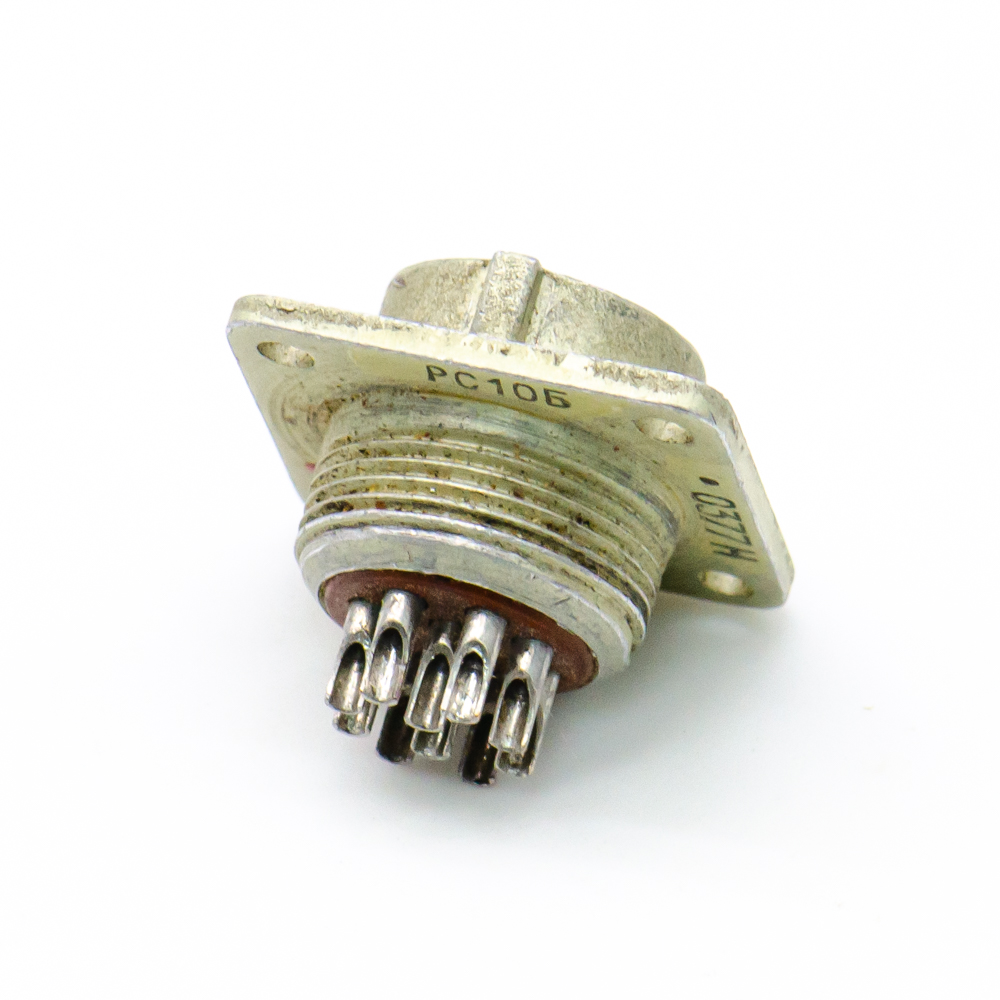

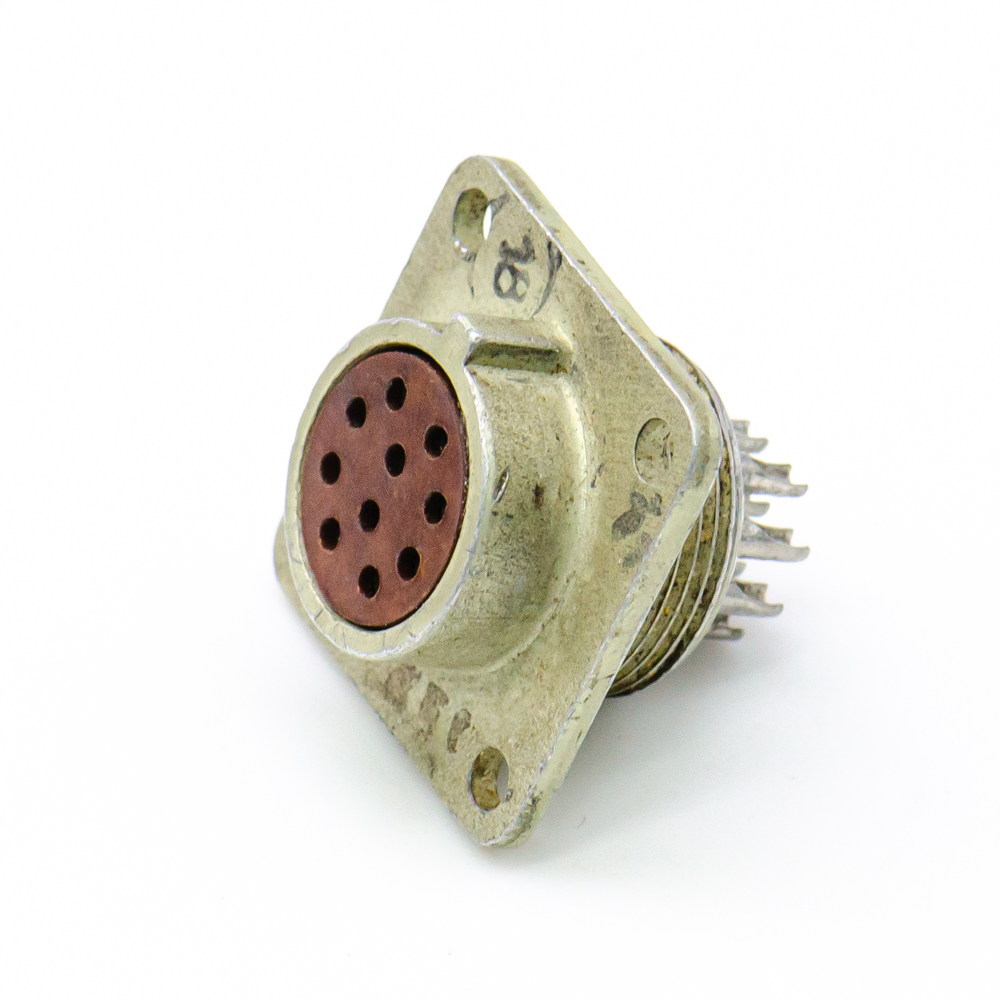

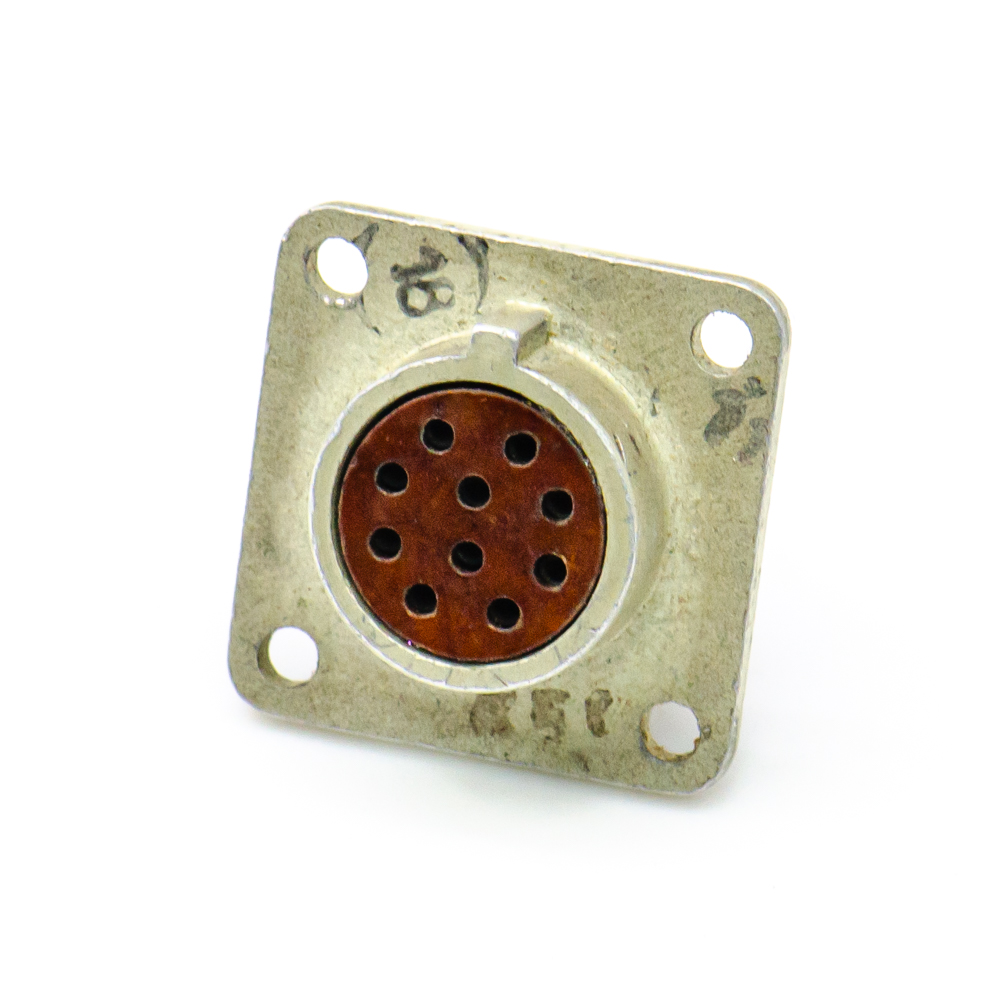

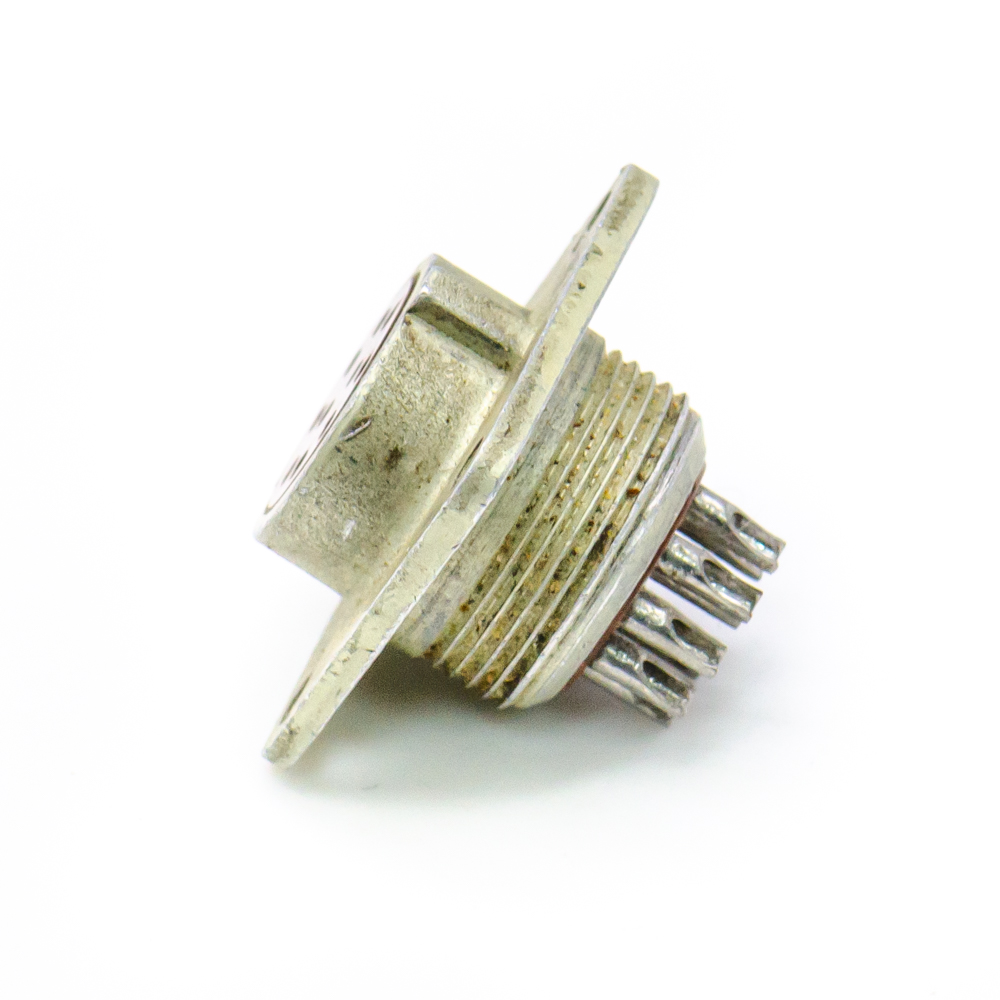

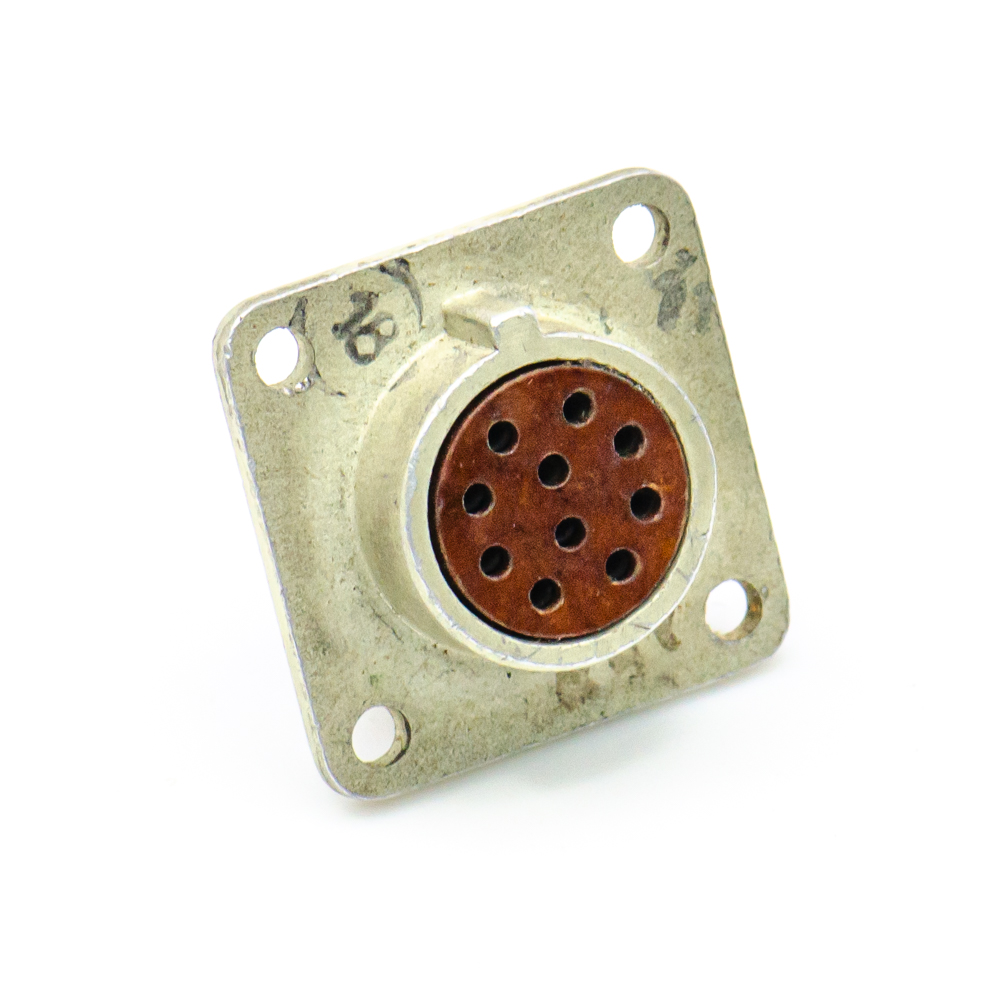

РС10БТВ Розетка без кожуха (арт. OP-960)

РС10БТВ розетка приборная врубного сочленения с серебряными контактами без кожуха. Соединители РС10БТВ розетка - низкочастотные низковольтные цилиндрические субминиатюрные для внутреннего монтажа. Расшифровка: РС - тип соединителя, 10 - количество контактов, Б - соединение байонетное, покрытие контактов серебром, ТВ - для макроклиматического района с влажным тропическим климатом. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку. Вся дополнительная информация находится во вложении на товар,см. pdf-файл.



Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ АШДК.434410.059ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 5,6
Дата выпуска 1984
Транслитерация RS10BTV
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.059ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей РС
Условный размер корпуса 14
Количество выводов или контактов 10
Типоразмер корпуса отечественный 14
Диаметр контактов 1
Тип кожуха или патрубка без кожуха
Метод сочленения врубной
Метод монтажа объёмный
Фактическая маркировка отсутствует
Цвет изделия металлик

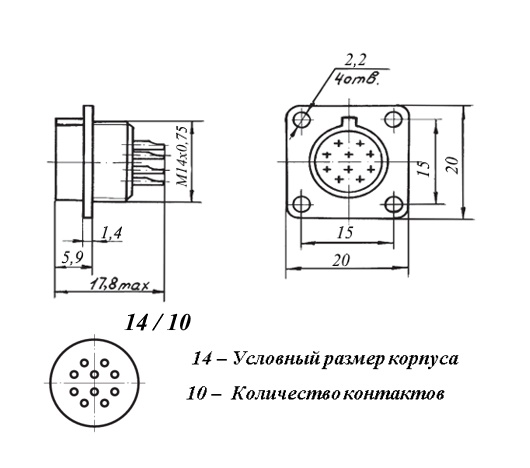

Габаритные размеры L*W*H 20х18
Материал корпуса алюминий
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 3 A
Диапазон рабочих частот 1 - 5000 Hz

Условия эксплуатации

Минимальная наработка 1500 час.
Интервал рабочих температур от -60 до +85 °С
Относительная влажность 98%
Атмосферное давление 1,3х10(-4) Pa
Ресурс 500 циклов
Климатическое исполнениеi В
