РМГ22Б10Ш1В1 Вилка блочная, ГЕ0.364.165ТУ(арт. ZX-1293)

РМГ22Б10Ш1В1 Вилка блочная – разъём низкочастотный цилиндрический малогабаритный герметичный. Структура условного обозначения: РМГ - тип соединителя; 22 – условный размер корпуса; Б - корпус блочный (приборный); 10 - количество контактов; Ш - вилка; 1 – обозначение сочетания контактов (1 - 10 контактов диаметром 1 мм); покрытие контактов - серебро; 1 - теплостойкость 100°С. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Блочные вилки РМГ сочленяется с кабельными розетками 2РМТ22КПН10Г1В1, 2РМТ22КПЭ10Г1В1, 2РМТ22КУН10Г1В1, 2РМТ22КУЭ10Г1В1. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РМГ22Б10Ш1В1 Вилка блочная, ГЕ0.364.165ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 30
Дата изготовленияi 1976-1991
Транслитерация RMG22B10SH1V1 Block fork, GE0.364.165TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.165ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов РМГ
Условный размер корпуса 22
Количество контактов 10 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Вид концевой гайки патрубка нет
Сочетание контактов 1 - 10 контактов Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 10 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да
Теплостойкость 1 (100 °С)

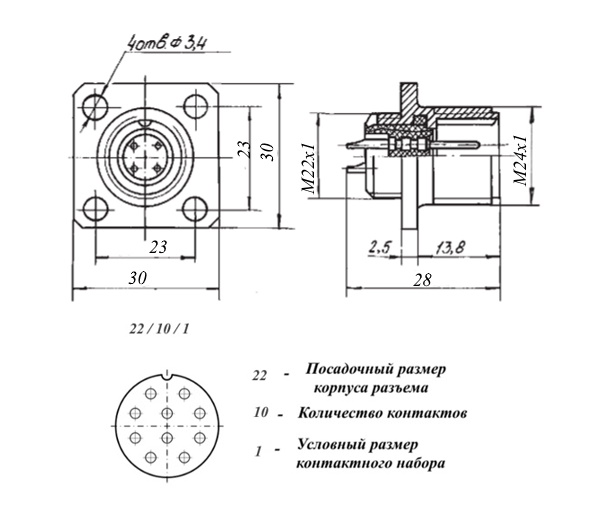

Установочные размеры 23 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M24х1 mm
Толщина фланца 2,5 mm
Габаритные размеры L*W*H 30х30х28 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 28 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка РМГ22Б10Ш1В1
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РМТ
Другие наименования вилка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМГ

Технические характеристики

Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 4 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 63 A
Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 5-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 5 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +100°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
