2РМГС42Б50Ш2Е2 Вилка блочная, бР0.364.045ТУ(арт. ZX-31)

2РМГС42Б50Ш2Е2 Вилка блочная - разъём низкочастотный цилиндрический малогабаритный герметичный специальный. Структура условного обозначения: 2РМГС - тип соединителя (герметичный специальный); 42 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 50 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - 43 контакта диаметром 1 мм; 7 контактов диаметром 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Разъем предназначен для работы в электрических цепях постоянного, переменного токов (частотой до 3 МГц) и импульсного токов. Ответные части для вилки 2РМГС - кабельные розетки 2РМТ42КПН50Г2В1В, 2РМТ42КПЭ50Г2В1, 2РМТ42КУН50Г2В1, 2РМТ42КУЭ50Г2В1. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМГС42Б50Ш2Е2 Вилка блочная, бР0.364.045ТУ
Торговая марка No name Russia
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 120
Дата изготовленияi дата не указана
Транслитерация 2RMGS42B50SH2E2 Block fork, bR0.364.045TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.045ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РМГС
Условный размер корпуса 42
Количество контактов 50 контактов
Материал контактов латунь
Покрытие контактов химникель
Вид корпуса Б - приборный
Вид патрубка нет
Вид концевой гайки патрубка нет
Сочетание контактов 2 - 43 контакта Ø 1 mm; 7 контактов Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 43 - 1 mm; 7 - 1,5 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да
Теплостойкость 2 (200 °С)
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора стекло
Цвет изолятора серый
Шаг резьбы накидной гайки M45х1,5 mm
Толщина фланца 3 mm

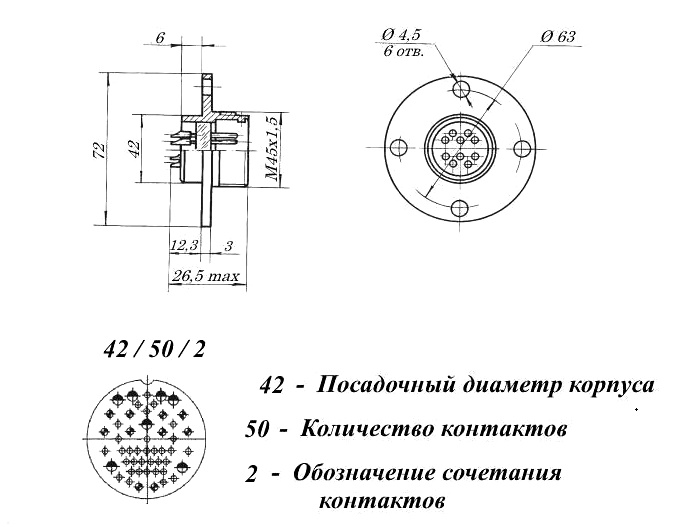

Габаритные размеры L*W*H 72х26,5 mm
Диаметр корпуса 72 mm
Высота корпуса 26,5 mm
Материал корпуса сталь
Покрытие корпуса без покрытия
Цвет корпуса металлик
Наличие ориентации расположение контактов, паз
Фактическая маркировка 2РМГС42Б50Ш2Е2
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РМТ
Другие наименования вилка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМГС

Технические характеристики

Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 2,5 A - для контактов Ø 1 mm; 5 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 118 A
Сопротивление контактов не более 15 mΩ - для контактов Ø 1 mm; 10 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 5-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 5 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -40 до +90°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1500 час.
