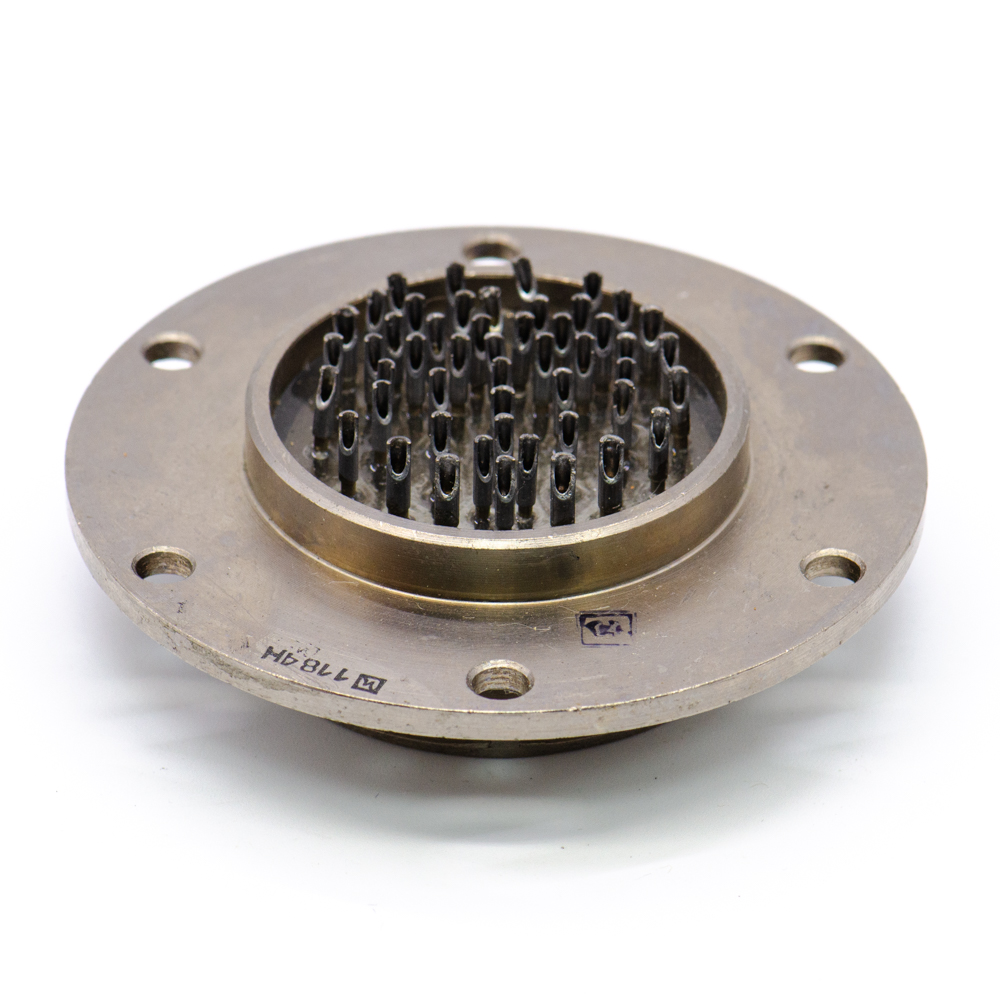

2РМГС42Б50Ш2Е2 ОС Вилка блочная,

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГС42Б50Ш2Е2 ОС предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГС - герметичный тип соединителя; 42 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 50 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 90 °С; ОС - отбор специальный. Данный разъем сочленяется с кабельной розеткой 2РМТ42К50Г2В1В, 2РМТ42КПН(Э)50Г2В1В, 2РМТ42КУН(Э)50Г2В1В. Вся дополнительная информация находится во вложении, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМГС42Б50Ш2Е2 ОС Вилка блочная,
Торговая маркаПО "Эльбрус", Изобильный
Страна происхождения СССР
ТУГЕО.364.144 ТУ
Вид приемки "9"
Масса изделия, гр120
Дата выпуска01.01.1984
Транслитерация2RMGS42B50SH2E2
Состояние упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический герметичный
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов50
Условный номер контактного набора2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактовE - химникель
Тип кожуха или патрубкабез кожуха
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировкаОС2РМГС42Б50Ш2Е2
Цвет изделиястальной

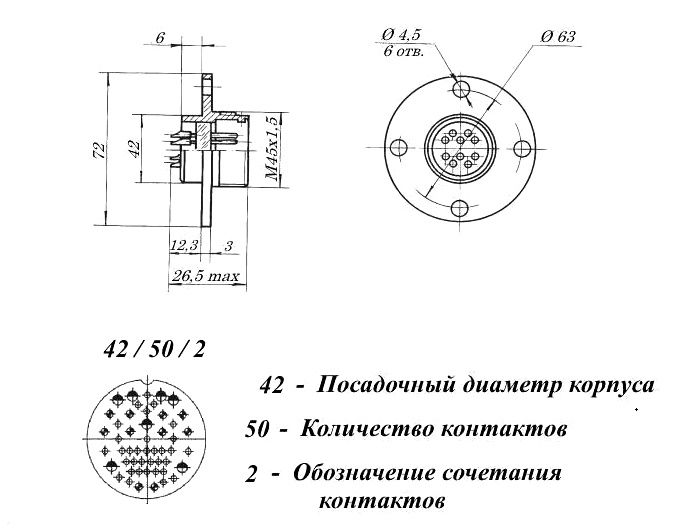

Габаритные размеры L*W*H 72х25 mm
Материал корпусасталь
Материал вставки (изолятора)стекло

Технические характеристики

Сопротивление контактов не более15 mΩ - для контактов Ø 1 mm; 10 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение700 V для контактов Ø 1 mm; 560 V для контактов Ø 1 mm и Ø 1,5 mm
Рабочий ток3 A - для контактов Ø 1 mm; 6 A - для контактов Ø 1,5 mm; 142 А - на разъем
Синусоидальная вибрация: -
- диапазон частот5-5000 Hz
- амплитуда ускорения500 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1500 час
Интервал рабочих температурот -40 до +90°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВ настоящее время разъёмы 2РМГС выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
Срок отгрузки со склада1-2 рабочих дня
