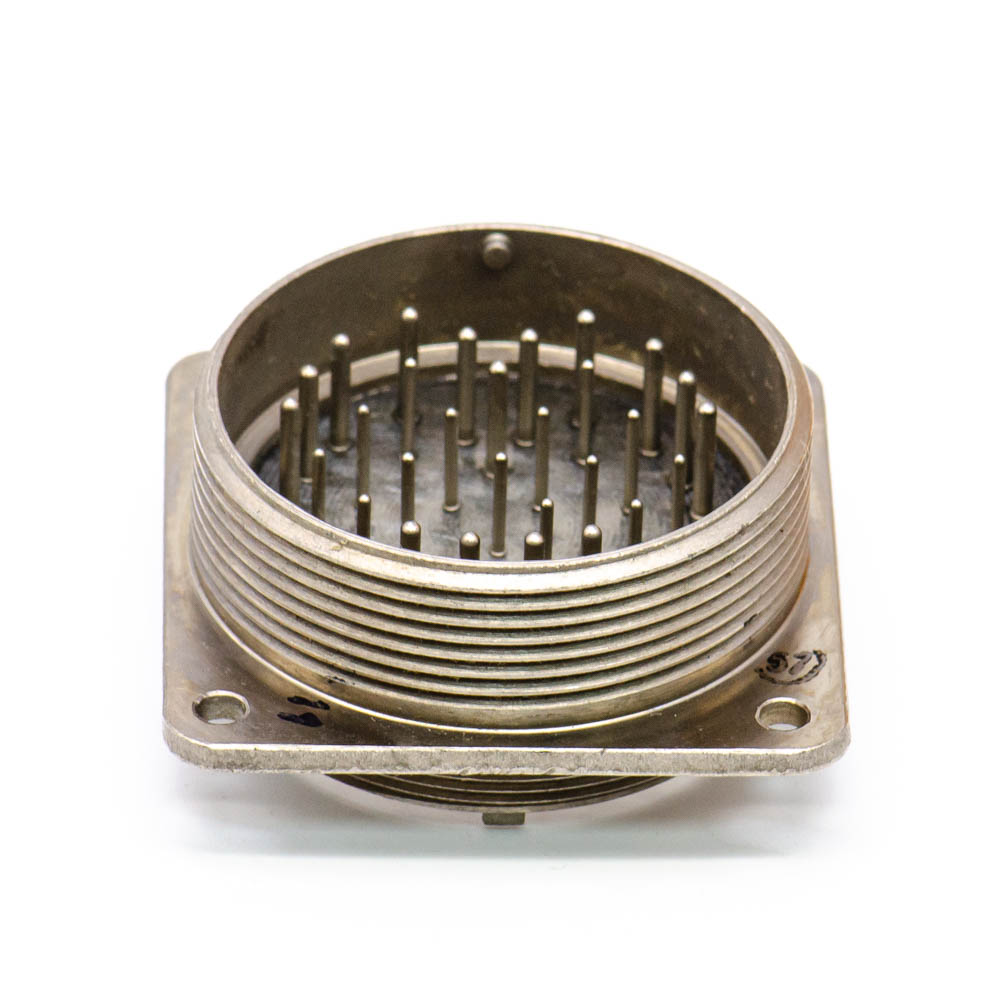

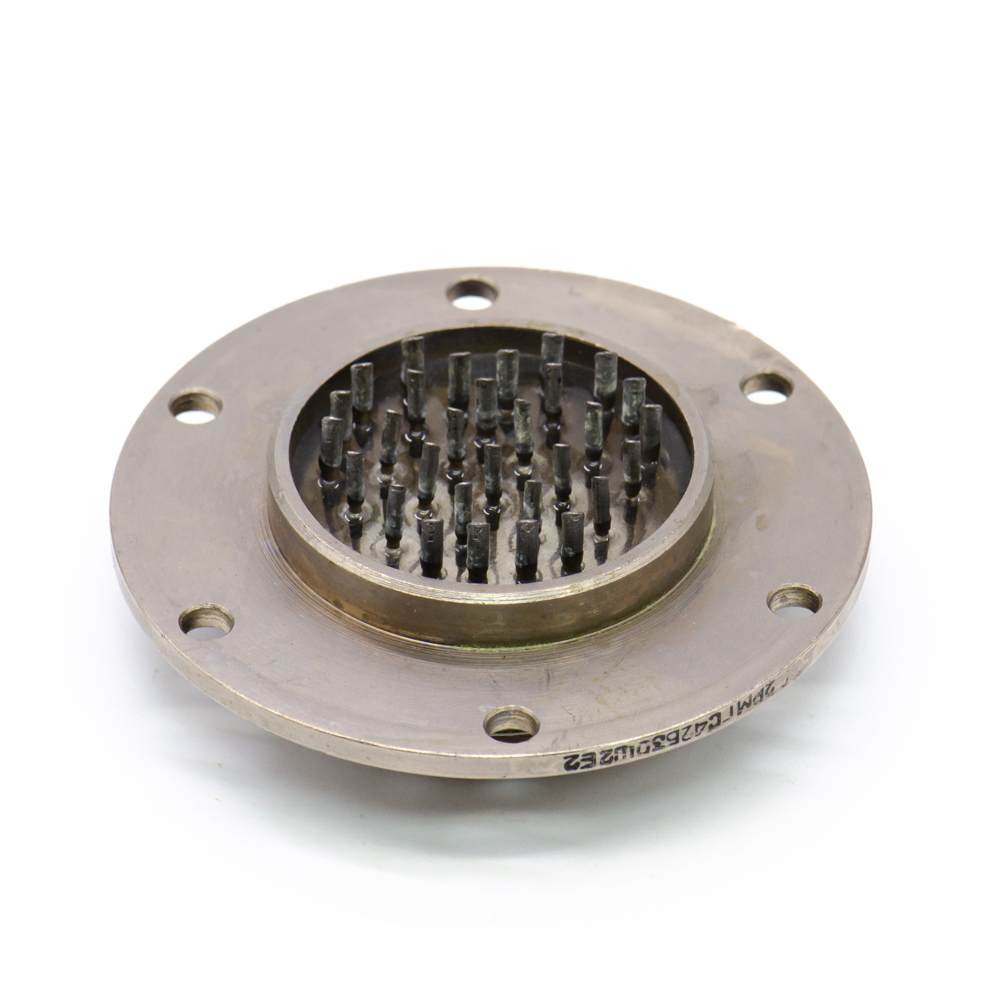

2РМГС42Б30Ш2Е2 Вилка блочная (арт. SN-6486)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГС42Б30Ш2Е2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГС - герметичный тип соединителя; 42 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 30 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 90 °С. Данный разъем сочленяется с кабельной розеткой 2РМТ42К30Г2В1В, 2РМТ42КПН(Э)30Г2В1В, 2РМТ42КУН(Э)30Г2В1В. Вся дополнительная информация находится во вложении, см. pdf -файл.


Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ бР0.364.045ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 120
Дата выпуска не указана
Транслитерация 2RMGS42B30SH2E2
Вид упаковки самоупаковка
Дата изготовленияi не указана
Нормы и требования бР0.364.045ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМГС
Условный размер корпуса 42
Количество выводов или контактов 30
Условный номер контактного набора 2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов E - химникель
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМГС42Б30Ш2Е2
Цвет изделия стальной

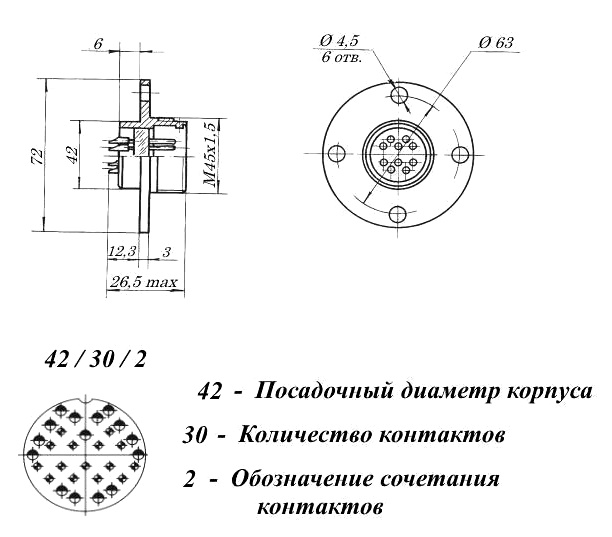

Габаритные размеры L*W*H 72х25 mm
Материал корпуса сталь
Материал вставки (изолятора) стекло
Наличие паспорта - этикетки нет
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление контактов не более 15 mΩ - для контактов Ø 1 mm; 10 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение 700 V для контактов Ø 1 mm; 560 V для контактов Ø 1,5 mm
Рабочий ток 3,5 A - для контактов Ø 1 mm; 7 A - для контактов Ø 1,5 mm; 130 А - на разъем
Синусоидальная вибрация: -
- диапазон частот 5-5000 Hz
- амплитуда ускорения 500 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1500 час
Интервал рабочих температур от -40 до +90°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы 2РМГС выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
Срок отгрузки со склада 1 день (в наличии)
