2РМГП18Б7Ш1Е2 Вилка блочная, ГЕ0.364.140 ТУ(арт. TN-2949)

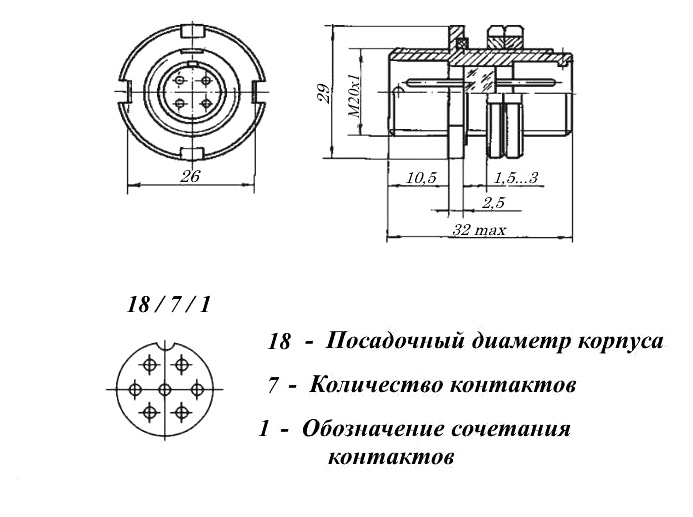

2РМГП18Б7Ш1Е2 Вилка блочная - разъём низкочастотный цилиндрический малогабаритный герметичный проходной. Структура условного обозначения: 2РМГП - тип соединителя (герметичный проходной); 18 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 7 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - 7 контактов диаметром 1 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Разъем предназначен для работы в электрических цепях постоянного, переменного токов (частотой до 3 МГц) и импульсного токов. Проходные вилки 2РМГП имеют резьбу с одной стороны - обычную правую, с другой стороны - левую. Ответные части для вилки 2РМГП - кабельные розетки 2РМТ18КПН7Г1В1В(Л), 2РМТ18КПЭ7Г1В1(Л), 2РМТ18КУН7Г1В1(Л), 2РМТ18КУЭ7Г1В1(Л). Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМГП18Б7Ш1Е2 Вилка блочная, ГЕ0.364.140 ТУ
Торговая марка ОАО «Атлант», г. Изобильный
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 36
Дата изготовленияi 1976-1991
Транслитерация 2RMGP18B7SH1E2 Block fork, GE0.364.140 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.140ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РМГП
Условный размер корпуса 18
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов химникель
Вид корпуса Б - приборный
Вид патрубка нет
Вид концевой гайки патрубка нет
Сочетание контактов 1 - 7 контактов Ø 1 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 7 - Ø 1 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да
Теплостойкость 2 (200 °С)
Метод сочленения резьбовой
Метод монтажа механический объемный
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M20х1 mm
Толщина фланца 2,5 mm
Габаритные размеры L*W*H 29х32 mm
Диаметр корпуса 29 mm
Высота корпуса 32 mm
Материал корпуса сталь
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики проходная двусторонняя
Фактическая маркировка 2РМГП18Б7Ш1Е2
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РМТ
Другие наименования вилка, соединитель, разъем проходной, соединитель герметичный...
Аналогичные серии 2РМГПД

Технические характеристики

Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 33 A
Сопротивление контактов не более 30 mΩ
Синусоидальная вибрация: :
- диапазон частот 5-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 5 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +200°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
