2РМГП14Б4Ш1Е2 Вилка блочная (арт. TN-8501)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

No name USSR

Артикул (ID): TN-8501

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска не указана
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.140ТУ

Подробная документация

ID: 282569

На складе 1278 шт

Цена от
Включая НДС
1590 ₽
1 шт. 1690 ₽
от 5 шт. 1590 ₽

Количество

Быстрый заказ

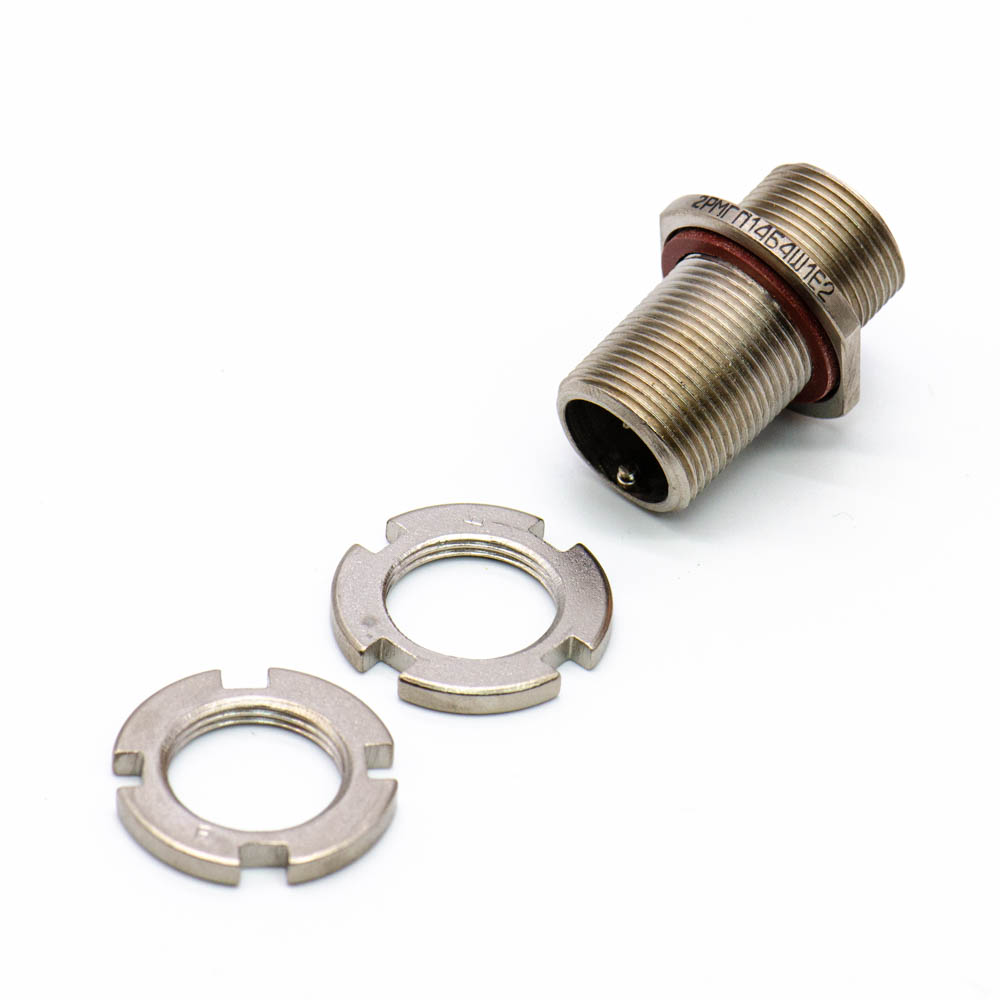

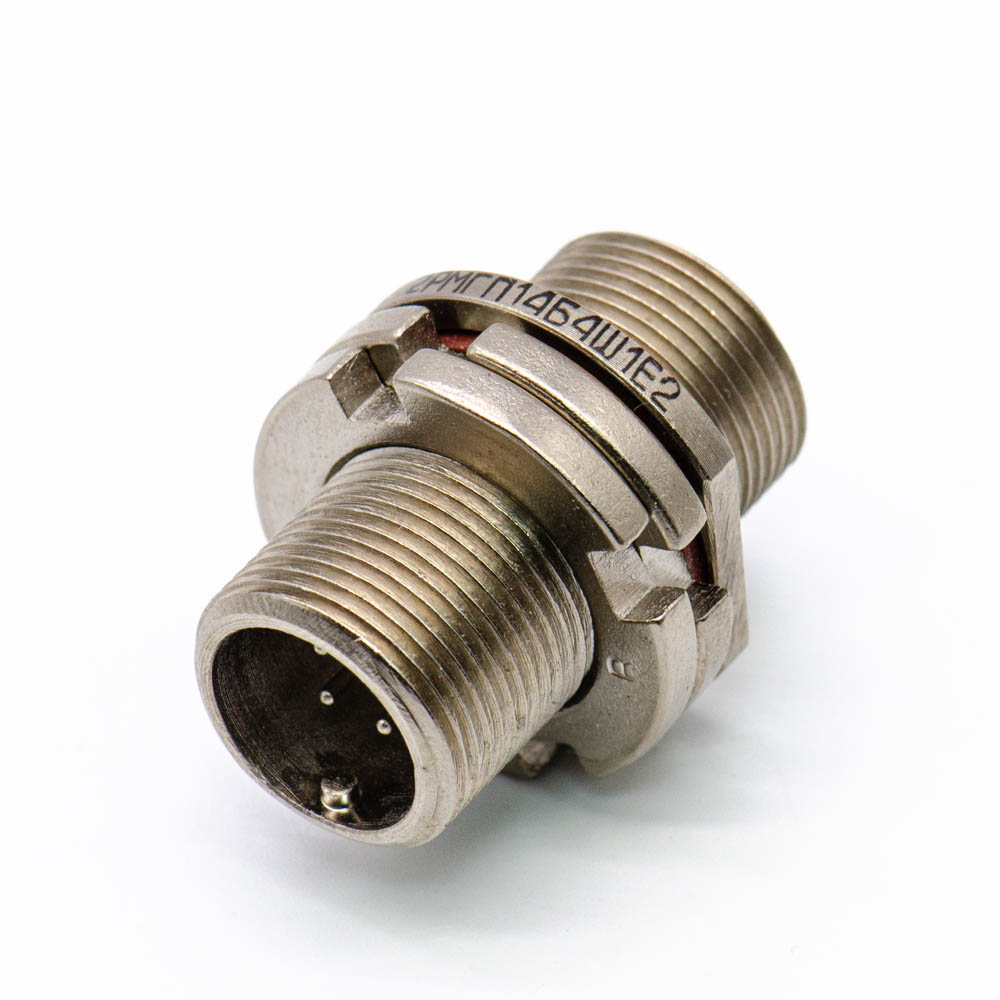

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГП14Б4Ш1Е2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГП - герметичный тип соединителя; 14 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Данный разъем сочленяется с кабельной розеткой 2РМТ14К4Г1В1В, 2РМТ14КПН(Э)4Г1В1В, 2РМТ14КУН(Э)4Г1В1В. Вся дополнительная информация находится во вложении, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name USSR
Страна происхождения
ТУ	ГЕ0.364.140ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	36
Дата выпуска	не указана
Транслитерация	2RMGP14B4SH1E2
Вид упаковки	заводская, самоупаковка
Дата изготовленияi	не указана
Нормы и требования	ГЕ0.364.140ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМГП
Условный размер корпуса	14
Количество выводов или контактов	4
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	E - химникель
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМГП14Б4Ш1Е2
Цвет изделия	стальной

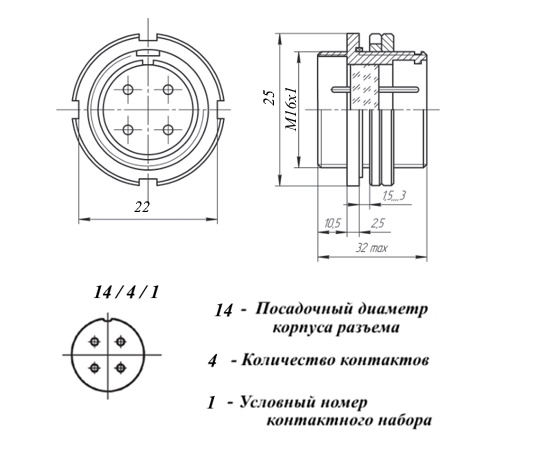

Габаритные размеры LWH	25х32х25mm
Материал корпуса	сталь
Материал вставки (изолятора)	стекло
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да

Технические характеристики

Сопротивление контактов не более	30
Номинальное напряжение	560
Рабочий ток	5 А - на контакт; 17 А - на разъем
Синусоидальная вибрация:	-
- диапазон частот	5
- амплитуда ускорения	500
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	5 000
Ускорение при механическом ударе многокр. действия	1 000

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 500
Интервал рабочих температур	от -60 до +200°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения	25 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	В настоящее время разъёмы 2РМГП выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
