2РМГД30Б24Ш5Е2Б Вилка блочная, "1" (арт. TN-2723)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

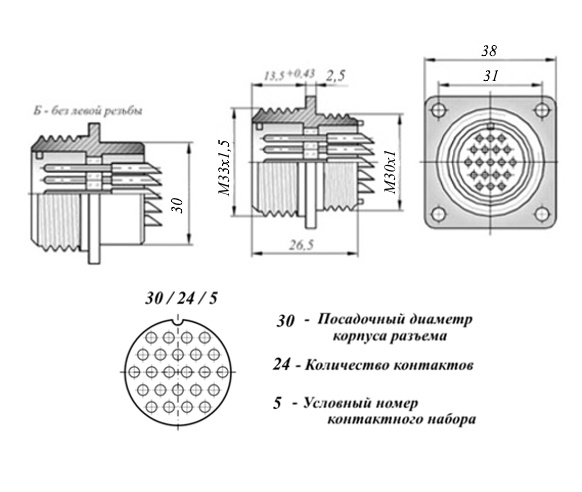

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГД30Б24Ш5Е2Б предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГД - герметичный тип соединителя; 30 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 24 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С; Б - без левой резьбы (не используется с патрубком). Данный разъем сочленяется с кабельными розетками 2РМДТ30КПН(Э)24Г5В1В, 2РМДТ30КУН(Э)24Г5В1. Вся дополнительная информация находится во вложении, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Эльбрус", Изобильный
Страна происхождения
ТУ бР0.364.103ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 56,87
Дата выпуска 1988
Транслитерация 2RMGD30B24SH5E2B
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования бР0.364.103ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМГД
Условный размер корпуса 30
Количество выводов или контактов 24
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов E - химникель
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМГД30Б24Ш5Е2Б
Цвет изделия стальной
Габаритные размеры L*W*H 38х38х25 mm
Материал корпуса сталь
Материал вставки (изолятора) стекло
Наличие паспорта - этикетки нет
Тип контактов штырь
Гайка патрубка нет
Герметичность да
Дополнительные характеристики толстый фланец

Технические характеристики

Сопротивление контактов не более 10 mΩ
Номинальное напряжение 560 V
Рабочий ток 5,5 А - на контакт; 110 А - на разъем
Синусоидальная вибрация: -
- диапазон частот 5-5000 Hz
- амплитуда ускорения 500 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1500 час
Интервал рабочих температур от -60 до +200°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия В настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
Срок отгрузки со склада 1 день (в наличии)
