2РМГД30Б24Ш5Е2Б Вилка блочная., (арт. TN-1575)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

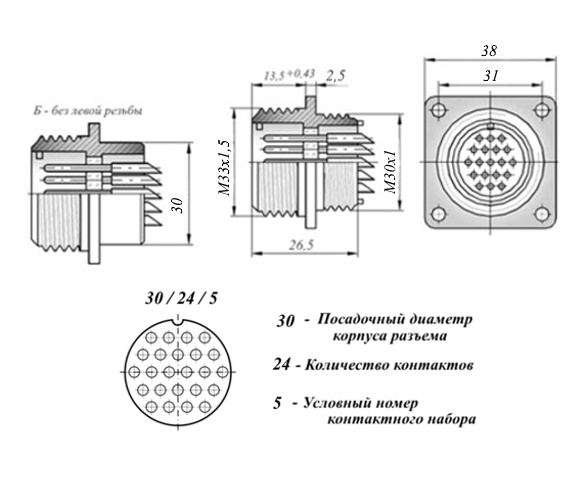

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГД30Б24Ш5Е2Б предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГД - герметичный тип соединителя; 30 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 24 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С; Б - без левой резьбы (не используется с патрубком). Данный разъем сочленяется с кабельными розетками 2РМДТ30КПН(Э)24Г5В1В, 2РМДТ30КУН(Э)24Г5В1. Вся дополнительная информация находится во вложении, см. pdf -файл.


Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Эльбрус", Изобильный
Страна происхождения
ТУ ГЕО.364.140ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 56,87
Дата выпуска 1981-1986
Транслитерация 2RMGD30B24SH5E2B
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.140ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМГД
Условный размер корпуса 30
Количество выводов или контактов 24
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов E - химникель
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМГД30Б24Ш5Е2Б
Цвет изделия стальной
Габаритные размеры L*W*H 38х38х25 mm
Материал корпуса сталь
Материал вставки (изолятора) стекло
Тип контактов штырь
Гайка патрубка нет
Герметичность да
Дополнительные характеристики толстый фланец

Технические характеристики

Сопротивление контактов не более 10 mΩ
Номинальное напряжение 560 V
Рабочий ток 5,5 А - на контакт; 110 А - на разъем
Синусоидальная вибрация: -
- диапазон частот 5-5000 Hz
- амплитуда ускорения 500 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1500 час
Интервал рабочих температур от -60 до +200°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия В настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
Срок отгрузки со склада 1 день (в наличии)
