2РМГД30Б24Ш5Е2 ОС Вилка блочная, 2008г (арт. TN-5537)

к сравнению отложить

2РМГД30Б24Ш5Е2 ОС Вилка блочная, 2008г фото

ПО "Эльбрус", Изобильный

Артикул (ID): TN-5537

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 2000-2009
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "9"- ОС
Нормы и требования ГЕО.364.140ТУ

Подробная документация

ID: 239961

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГД30Б24Ш5Е2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГД - герметичный тип соединителя; 30 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 24 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С; Данный разъем сочленяется с кабельными розетками 2РМДТ30КПН(Э)24Г5В1В, 2РМДТ30КУН(Э)24Г5В1. Вся дополнительная информация находится во вложении, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО "Эльбрус", Изобильный
Страна происхождения
ТУ	ГЕО.364.140ТУ
Вид приемки i	"9"- ОС
Масса изделия, гр	54,3
Дата изготовленияi	2000-2009
Транслитерация	2RMGD30B24SH5E2 Plug
Состояние упаковки	самоупаковка
Дата изготовленияi	2000-2009
Нормы и требования	ГЕО.364.140ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМГД
Условный размер корпуса	30
Количество выводов или контактов	24
Условный номер контактного набора	5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	E - химникель
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	ОС2РМГД30Б24Ш5Е2
Цвет изделия	стальной

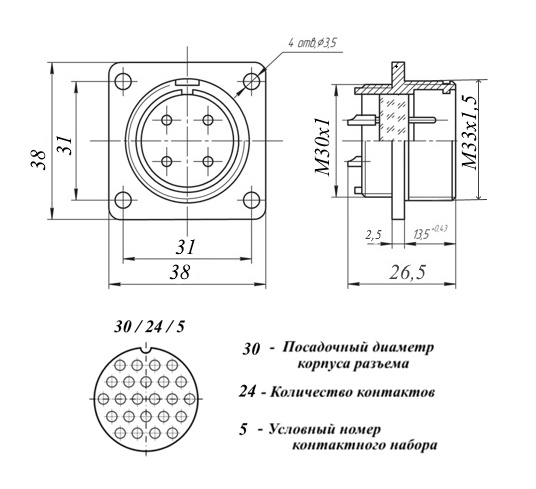

Габаритные размеры LWH	38х38х25 mm
Материал корпуса	сталь
Материал вставки (изолятора)	стекло
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да
Дополнительные характеристики	толстый фланец

Технические характеристики

Сопротивление контактов не более	10 mΩ
Номинальное напряжение	560 V
Рабочий ток	5,5 А - на контакт; 110 А - на разъем
- диапазон частот	5-5000 Hz
- амплитуда ускорения	500 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1500 час
Интервал рабочих температур	от -60 до +200°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения	25 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
