2РМГД27Б7Ш5Е2 Вилка блочная (арт. BN-703)
Общая информация
| Наименование | 2РМГД27Б7Ш5Е2 Вилка блочная |
| Торговая марка | ПО "Эльбрус", Изобильный |
| Страна происхождения |
|
|---|---|
| ТУ | ГЕО.364.140ТУ |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 47,75 |
| Дата выпуска | 1979-1991 |
| Транслитерация | 2RMGD27B7SH5E2 |
| Состояние упаковки | самоупаковка |
| Дата изготовленияi | 1976-1991 |
| Нормы и требования | ГЕО.364.140ТУ |
Основные параметры
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический |
| Типономинал / Типоконструкция | вилка блочная (приборная) |
| Серия низкочастотных соединителей | 2РМГД |
| Количество выводов или контактов | 7 |
| Условный номер контактного набора | 5 - все контакты Ø 1,5 mm |
| Покрытие выводов или контактов | E - химникель |
| Тип кожуха или патрубка | без кожуха |
| Метод сочленения | резьбовой |
| Метод монтажа | объемный |
| Фактическая маркировка | 2РМГД27Б7Ш5Е2 |
| Цвет изделия | стальной |

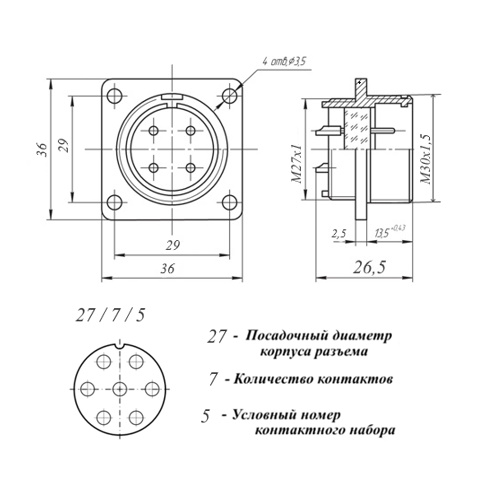

| Габаритные размеры L*W*H | 36х36х25 mm |
| Материал корпуса | сталь |
| Материал вставки (изолятора) | стекло |
| Условный номер контактного набора | 5 - все контакты Ø 1,5 mm |
| Тип контактов | штырь |
| Гайка патрубка | нет |
| Герметичность | да |
| Дополнительные характеристики | толстый фланец |
Технические характеристики
| Сопротивление контактов не более | 10 |
| Номинальное напряжение | 700 |
| Рабочий ток | 9 А - на контакт; 52 А - на разъем |
| Синусоидальная вибрация: | - |
| - диапазон частот | 5 |
| - амплитуда ускорения | 500 |
| Акустические шумы: | - |
| - уровень звукового давления | 170 |
| - линейное ускорение | 2 000 |
| Сопротивление изоляции | 5 000 |
| Ускорение при механическом ударе одиноч. действия | 5 000 |
| Ускорение при механическом ударе многокр. действия | 1 000 |
Условия эксплуатации
| Минимальная наработка при температуре max +80°С | 1 500 |
| Интервал рабочих температур | от -60 до +200°C |
| Относительная влажность | 98% при температуре +25°С |
| Атмосферное давление | от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 25 лет |
| Ресурс | 500 циклов |
| Климатическое исполнениеi | УХЛ 2.1 |
| Статус изделия | В настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ» |
| Срок отгрузки со склада | Уточнить у менеджера |
