2РМГД18Б4Ш5Е2 Вилка блочная, бР0.364.103 ТУ, 2022г(арт. TW-8674)

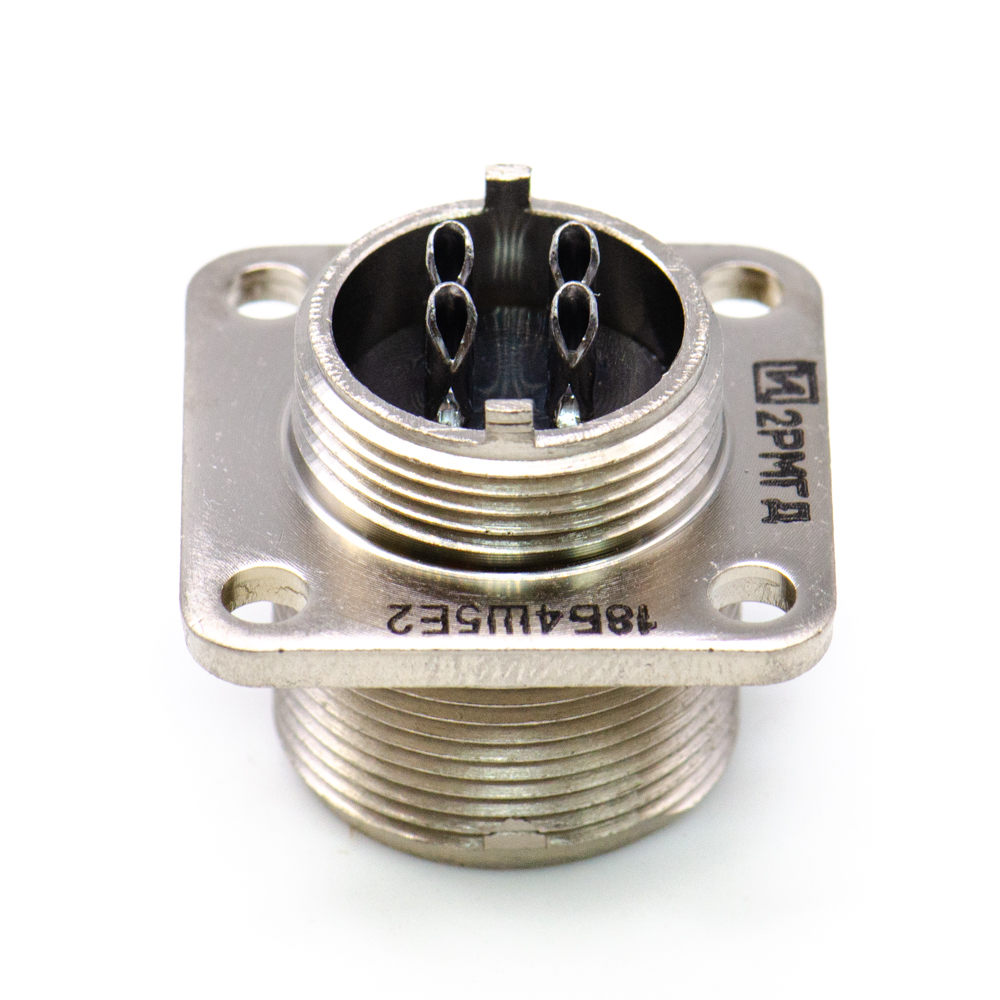

2РМГД18Б4Ш5Е2 Вилка блочная – разъём низкочастотный цилиндрический малогабаритный герметичный. Структура условного обозначения: 2РМГД - тип соединителя; 18 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - 4 контакта диаметром 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Блочные вилки 2РМГД сочленяется с кабельными розетками 2РМДТ18КПН4Г5В1, 2РМДТ18КПЭ4Г5В1, 2РМДТ18КУН4Г5В1, 2РМДТ18КУЭ4Г5В1. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМГД18Б4Ш5Е2 Вилка блочная, бР0.364.103 ТУ, 2022г
Торговая марка ОАО «Атлант», г. Изобильный
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 26,28
Дата изготовленияi 2022
Транслитерация 2RMGD18B4SH5E2 Block fork, bR0.364.103 TU, 2022
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.103ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов 2РМГД
Условный размер корпуса 18
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов химникель
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 4 контакта Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 4 - Ø 1,5 mm
Контакт извлекаемый нет
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да
Теплостойкость 2 (200 °С)

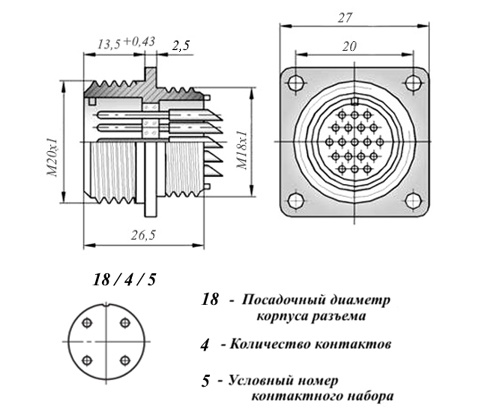

Установочные размеры 20 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора прессматериал КМК-218Л (стекло)
Цвет изолятора черный
Шаг резьбы накидной гайки M20х1 mm
Толщина фланца 2,5 mm
Габаритные размеры L*W*H 27х27х26,5 mm
Длина корпуса 27 mm
Ширина корпуса 27 mm
Высота корпуса 26,5 mm
Материал корпуса алюминиевый сплав АЛ-11
Покрытие корпуса без покрытия
Цвет корпуса металлик
Наличие ориентации расположение контактов, паз
Фактическая маркировка 2РМГД18Б4Ш5Е2
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РМДТ
Другие наименования вилка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2RMGD…, 2РМДТ…

Технические характеристики

Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 12 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 40 A
Сопротивление контактов не более 10 mΩ - для контактов Ø 1,5 mm;
Синусоидальная вибрация: :
- диапазон частот 5-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 5 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +200°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Минимальная наработка при температуре max +80°С 1500 час
