2РМГД18Б4Ш5Е2 Вилка блочная, "1" (арт. OP-1417)

к сравнению отложить

ПО "Эльбрус", Изобильный

Артикул (ID): OP-1417

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1986
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ бР0.364.103ТУ

Подробная документация

Аналоги и альтернативы

ID: 242661

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

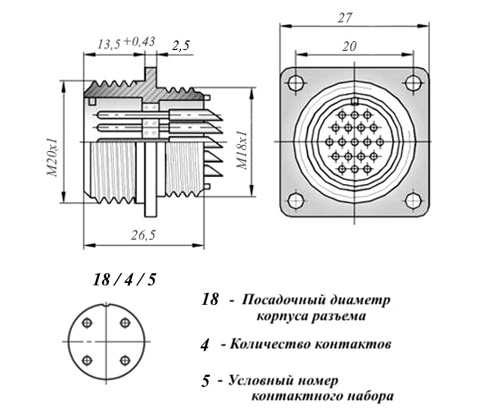

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГД18Б4Ш5Е2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГД - герметичный тип соединителя; 18 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Данный разъем сочленяется с кабельными розетками 2РМДТ18КПЭ(Н)4Г5В1В, 2РМДТ18КУЭ(Н)4Г5В1В. Вся дополнительная информация находится во вложении, см. pdf -файл. Вся дополнительная информация находится во вложении, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО "Эльбрус", Изобильный
Страна происхождения
ТУ	бР0.364.103ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	26,08
Дата выпуска	1986
Транслитерация	2RMGD18B4SH5E2
Состояние упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	бР0.364.103ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМГД
Условный размер корпуса	18
Количество выводов или контактов	4
Условный номер контактного набора	5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	E - химникель
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМГД18Б4Ш5Е2
Цвет изделия	серый
Габаритные размеры LWH	27х27х26 mm
Материал корпуса	металл
Материал вставки (изолятора)	стекло
Наличие паспорта - этикетки	нет
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да
Дополнительные характеристики	толстый фланец

Технические характеристики

Сопротивление контактов не более	10 mΩ
Номинальное напряжение	560 V
Рабочий ток	12 A суммарно 40 А

Условия эксплуатации

Интервал рабочих температур	от -60 до +200°C
Относительная влажность	98% при температуре +25°С
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
Статус изделия	В настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
