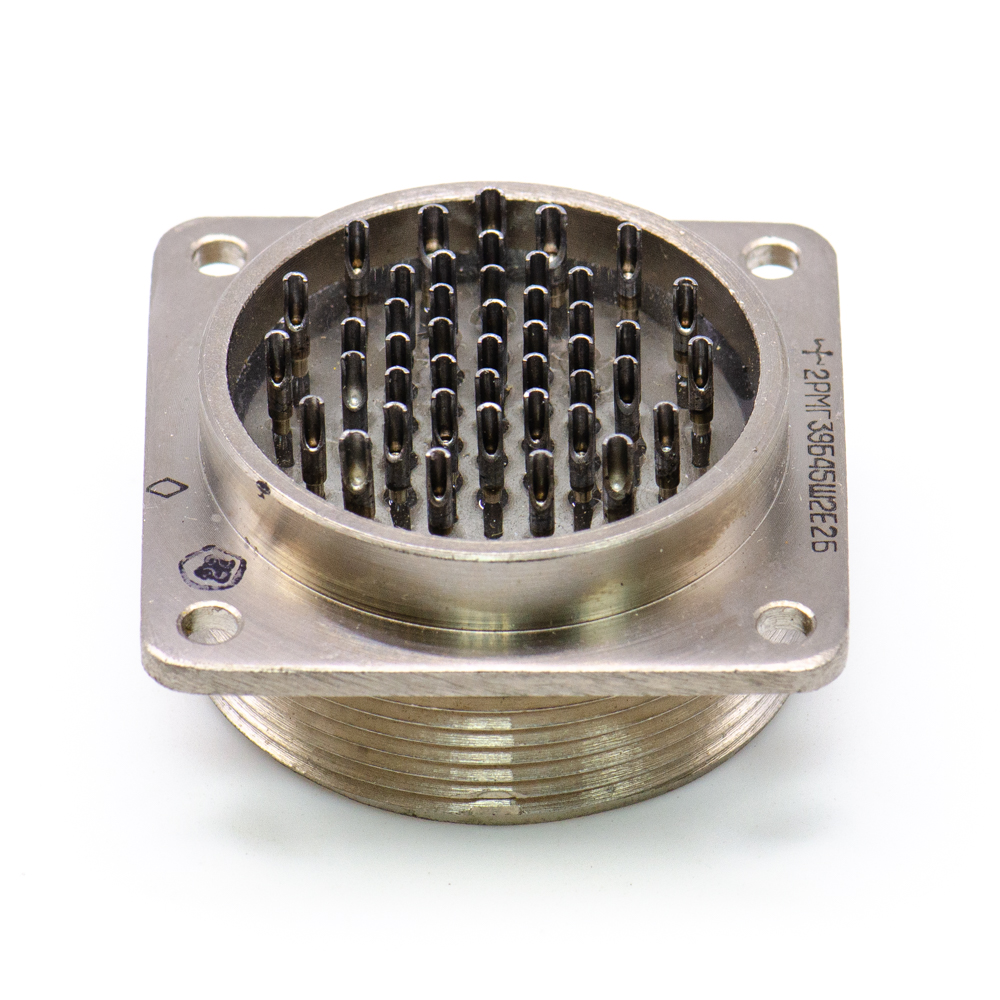

2РМГ39Б45Ш2Е2Б Вилка блочная, (арт. OF-653)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

Завод «Электросоединитель»

СССР

Артикул (ID): OF-653

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1979-1986
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕО.364.140ТУ

Подробная документация

Аналоги и альтернативы

ID: 237614

На складе 17 шт

Цена от
Включая НДС
745 ₽
1 шт. 790 ₽
от 5 шт. 745 ₽

Количество

Быстрый заказ

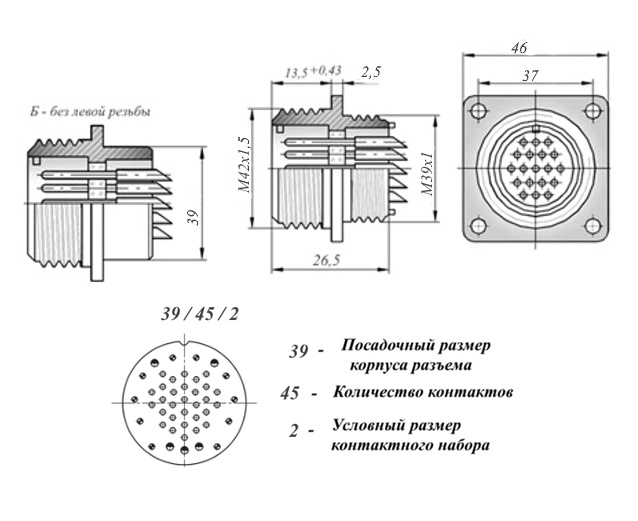

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГ39Б45Ш2Е2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГ - тип соединителя; 39 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 45 - количество контактов; Ш - вилка; 2 - сочетание контактов (2 - контакты диаметром 1 мм и 1,5 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Данный разъем сочленяется с кабельными розетками 2РМТ39кпн(э)45Г2В1, 2РМТ39кун(э)45Г2В1. Вся дополнительная информация находится во вложении, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	Завод «Электросоединитель»
Страна происхождения	СССР
ТУ	ГЕО.364.140ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	74,4
Дата выпуска	1979-1986
Транслитерация	2RMG39B45SH2E2B
Вид упаковки	самоупаковка
Нормы и требования	ГЕО.364.140ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМГ
Условный размер корпуса	39
Количество выводов или контактов	45
Условный номер контактного набора	2 - контакты Ø 1 mm и 1,5 mm
Покрытие выводов или контактов	E - химникель
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМГ39Б45Ш2Е2Б
Цвет изделия	стальной
Габаритные размеры LWH	46х46х24 mm
Материал корпуса	сталь
Материал вставки (изолятора)	стекло
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да
Дополнительные характеристики	толстый фланец

Технические характеристики

Сопротивление контактов не более	15 mΩ - для контактов Ø 1 mm; 10 mΩ - для контактов Ø 1,5 mm
Номинальное напряжение	700 V для контактов Ø 1 mm; 560 V для контактов Ø 1 mm
Рабочий ток	4,5 А - на контакт; 75 А - на разъем
- диапазон частот	5
- амплитуда ускорения	500
- уровень звукового давления	170
- линейное ускорение	200
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	5 000
Ускорение при механическом ударе многокр. действия	1 000

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 500
Интервал рабочих температур	-60
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	25
Ресурс	500
Климатическое исполнениеi	УХЛ
Статус изделия	В настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
