2РМГ24Б19Ш1Е2 Вилка блочная, Эльбрус

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГ24Б19Ш1Е2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГ - тип соединителя; 24 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 19 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Данный разъем сочленяется с кабельными розетками 2РМТ24кпн(э)19Г1В1, 2РМТ24кун(э)19Г1В1. Вся дополнительная информация находится во вложении, см. pdf -файл.


Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМГ24Б19Ш1Е2 Вилка блочная, Эльбрус
Торговая маркаПО "Эльбрус", Изобильный
Страна происхождения СССР
ТУГЕО.364.140ТУ
Вид приемки "5"
Масса изделия, гр39,2
Транслитерация2RMG24B19SH1E2
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический герметичный
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов19
Условный номер контактного набора1 - все контакты Ø 1 mm
Покрытие выводов или контактовE - химникель
Тип кожуха или патрубкабез кожуха
Конструктивные особенноститолстый фланец
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМГ24Б19Ш1Е2
Цвет изделиястальной

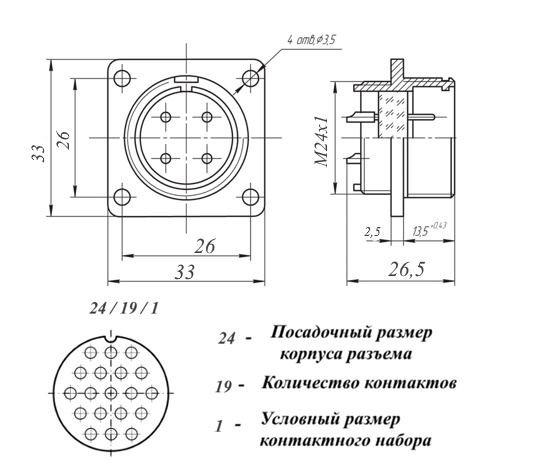

Габаритные размеры L*W*H 33х33х25 mm
Материал корпусасталь
Материал вставки (изолятора)стекло

Технические характеристики

Сопротивление контактов не более15 mΩ
Номинальное напряжение560 V
Рабочий ток4 А - на контакт; 63 А - на разъем
Синусоидальная вибрация: -
- диапазон частот5-5000 Hz
- амплитуда ускорения500 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1500 час
Интервал рабочих температурот -60 до +200°C
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения25 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1988-1989гг.)
Статус изделияВ настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
Срок отгрузки со склада1-2 рабочих дня
