СПМ-ЭНЦ2КР18/4-5ПН Розетка кабельная (Аналог 2РМДТ18КПН4Г5В1В), СЦДЕ.638450.001ТУ(арт. SS-27)

ООО " СПЕЦМАШЭЛЕКТРО" ; " 1" - ОТК
РОССИЯ
Артикул (ID): SS-27
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 2025
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования СЦДЕ.638450.001ТУ
Подробная документация
Аналоги и альтернативы
ID: 528752
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СПМ-ЭНЦ2КР18/4-5ПН Розетка кабельная (Аналог 2РМДТ18КПН4Г5В1В) - разъем электрический низкочастотный цилиндрический резьбового сочленения для внутреннего монтажа. Структура условного обозначения: СПМ-ЭНЦ – название: электрический низкочастотный цилиндрический; 2 – тип соединителя: негерметичный; К – вид корпуса: кабельный; Р – вид соединителя: розетка (гнездо); 18 – условный размер корпуса; 4 – количество контактов; 5 - сочетание контактов (4 контакта диаметром 1,5 мм); П – вид патрубка: прямой; Н – вид гайки патрубка: для неэкранированного; покрытие контактов – серебро; всеклиматическое исполнение: отсутствие буквы «У». Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СПМ-ЭНЦ2КР18/4-5ПН Розетка кабельная (Аналог 2РМДТ18КПН4Г5В1В), СЦДЕ.638450.001ТУ
Торговая марка ООО "СПЕЦМАШЭЛЕКТРО"
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 27,4
Дата изготовленияi 2025
Транслитерация SPM-ENC2KR18/4-5PN Cable socket (Analog 2RMDT18KPN4G5V1V), SCDE.638450.001TU
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования СЦДЕ.638450.001ТУ
Минимальная отгрузка 50

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов СПМ-ЭНЦ (аналог 2РМДТ)
Условный размер корпуса 18
Диаметр контактов 4 - Ø 1,5 mm
Метод сочленения резьбовой
Габаритные размеры L*W*H 24х53,5 mm
Материал корпуса алюминиевый сплав
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов СПМ-ЭНЦ (аналог 2РМДТ)
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 4 контакта Ø 1,5 mm
Наличие уплотнительной втулки есть
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M20х1 mm
Диаметр корпуса 24 mm
Высота корпуса 53,5 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 15 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 50 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 1,3х10⁻⁴ Pa до 1,2х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
СПМ-ЭНЦ2КР18/4-5ПН Розетка кабельная (Аналог 2РМДТ18КПН4Г5В1В), СЦДЕ.638450.001ТУ   (datasheet)

Функциональные аналоги

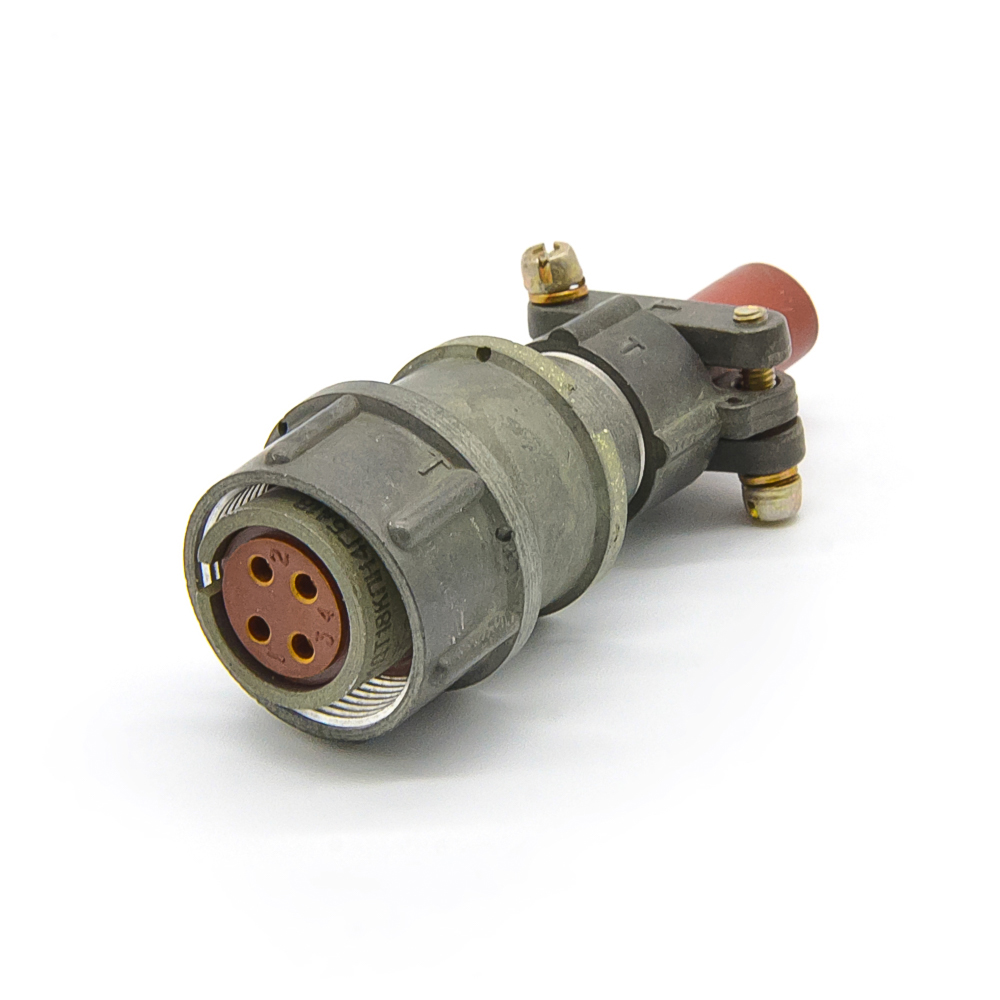

2РМДТ18КПН4Г5А1В Розетка кабельная, карболит, ГЕ0.364.126ТУ, фото
