RM22-10-ZJ Вилка блочная (Аналог 2РМ22Б10В1В), SZC(арт. ZE-9132)

SZC; -

RM22-10-ZJ Вилка блочная (Аналог 2РМ) - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения RM22-10-ZJ – серия разъема; 22 – условный размер корпуса; 10 – количество контактов; Z – наличие фланца (блочная часть); J – вилка. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование RM22-10-ZJ Вилка блочная (Аналог 2РМ22Б10В1В), SZC
Торговая марка SZC
Страна происхождения КИТАЙ
Масса изделия, гр 14
Дата изготовленияi дата не указана
Транслитерация RM22-10-ZJ Block plug (Analog 2RM22B10V1V), SZC
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов RM (аналог 2РМ)
Условный размер корпуса 22
Диаметр контактов 10 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка отсутствует

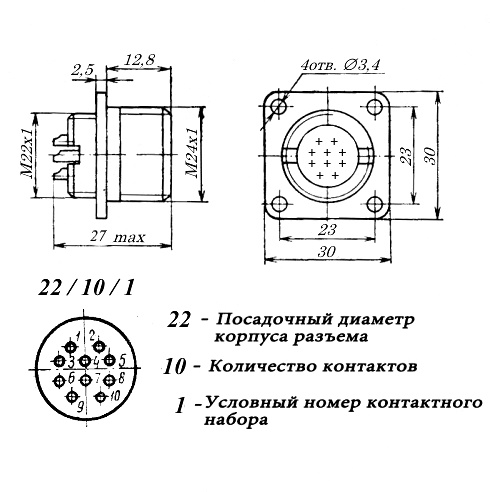

Габаритные размеры L*W*H 30х30х27 mm
Материал корпуса алюминиевый сплав
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов RM (аналог 2РМ)
Форма контактов круглые
Количество контактов 10 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 10 контактов Ø 1 mm
Наличие уплотнительной втулки нет
Установочные размеры 23 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Ширина корпуса 30 mm
Длина корпуса 30 mm
Высота корпуса 27 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Сопротивление изоляции 5000 MΩ
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 58 A

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +85°C
Относительная влажность 96% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
