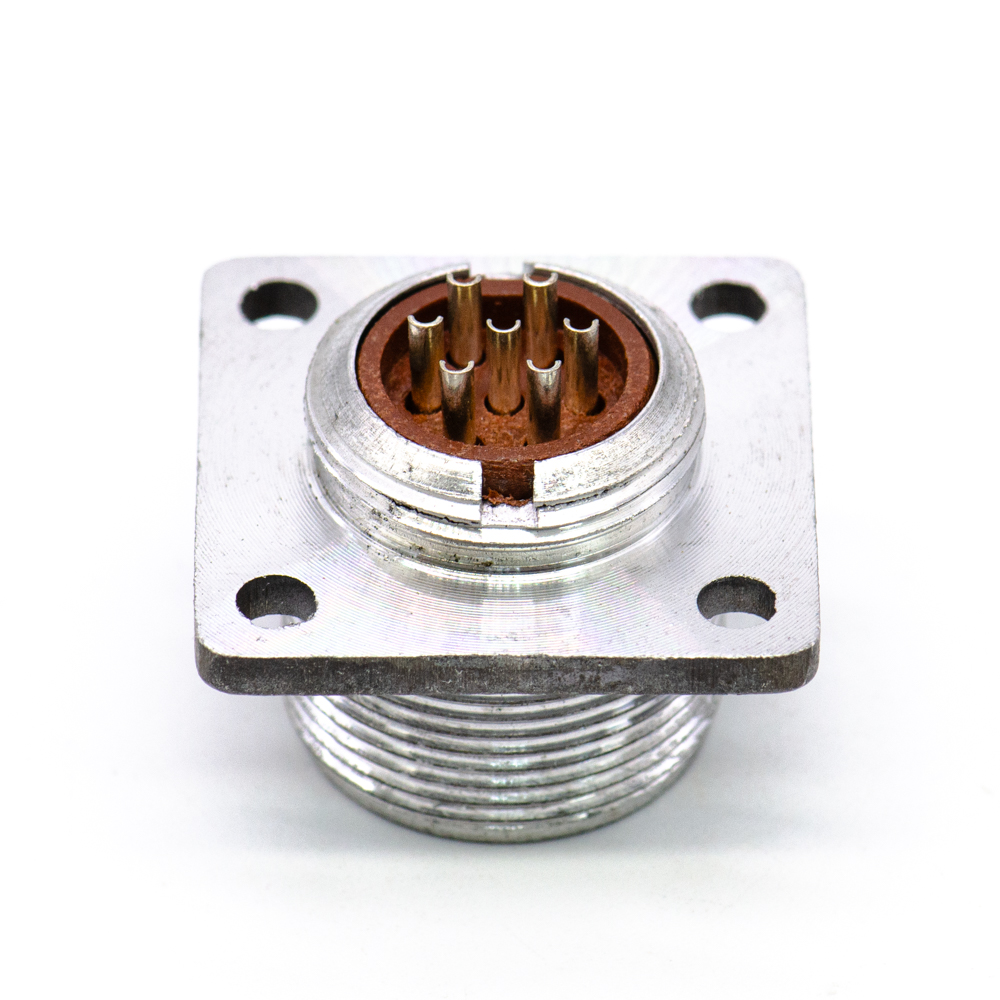

RM18-7-ZK Розетка блочная (Аналог 2РМ18Б7Г1В1), SZC.(арт. KP-4102)

SZC; 560 V; -; на панель; -; 7 A - для контактов Ø 1 mm; 40 A; розетка блочная, соединитель, разъем соединительный, соединитель электрический...; 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…

RM18-7-ZK Розетка блочная (Аналог 2РМ) - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения RM18-7-ZK: RM – серия разъема; 18 – условный размер корпуса; 7 – количество контактов; Z – наличие фланца (корпус блочный); K – розетка. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование RM18-7-ZK Розетка блочная (Аналог 2РМ18Б7Г1В1), SZC.
Торговая марка SZC
Страна происхождения КИТАЙ
Масса изделия, гр 13,88
Дата изготовленияi дата не указана
Транслитерация RM18-7-ZK Block socket (Analog 2RM18B7G1V1), SZC.
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов RM (аналог 2РМ)
Условный размер корпуса 18
Диаметр контактов 7 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка отсутствует

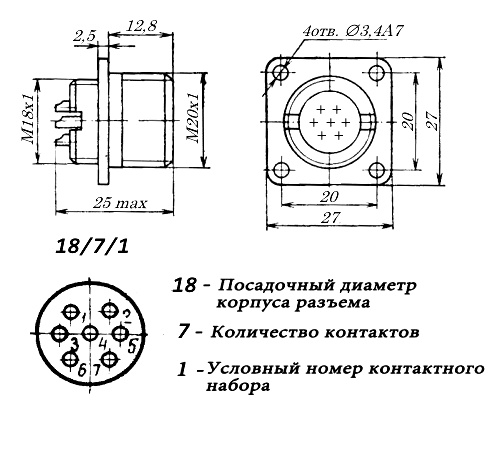

Габаритные размеры L*W*H 27х27х25 mm
Материал корпуса алюминиевый сплав
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов RM (аналог 2РМ)
Форма контактов круглые
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 7 контактов Ø 1 mm
Наличие уплотнительной втулки нет
Установочные размеры 20 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Шаг резьбы накидной гайки M20х1 mm
Ширина корпуса 27 mm
Длина корпуса 27 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Сопротивление изоляции 5000 MΩ
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 40 A

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
