Скидка на  Конденсаторы электролитические
-20%

RM18-7-ZJ Вилка блочная (Аналог 2РМ18Б7Ш1В1), SZC(арт. KP-5029 )

SZC; 560 V; -; на панель; -; 7 A - для контактов Ø 1 mm; 40 A; вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…; 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
КИТАЙ
Артикул (ID): KP-5029
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 481454
На складе 200 шт
  • Цена от 251 ₽
  • 1 шт 272 ₽
  • от 10 шт 251 ₽
Количество
Быстрый заказ

RM18-7-ZJ Вилка блочная (Аналог 2РМ) - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения RM18-7-ZJ: RM – серия разъема; 18 – условный размер корпуса; 7 – количество контактов; Z – наличие фланца (корпус блочный); J – вилка. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование RM18-7-ZJ Вилка блочная (Аналог 2РМ18Б7Ш1В1), SZC
Торговая марка SZC
Страна происхождения КИТАЙ
Масса изделия, гр 10,8
Дата изготовленияi дата не указана
Транслитерация RM18-7-ZJ Block plug (Analog 2RM18B7SH1V1), SZC
Вид упаковки картонная коробка (40шт)
Состояние упаковки заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов RM (аналог 2РМ)
Условный размер корпуса 18
Диаметр контактов 7 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка отсутствует

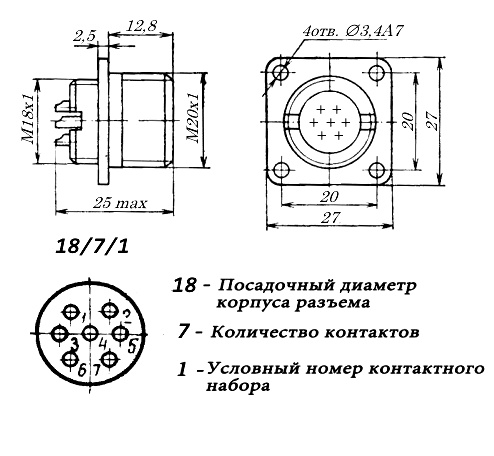

Габаритные размеры L*W*H 27х27х25 mm
Материал корпуса алюминиевый сплав
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов RM (аналог 2РМ)
Форма контактов круглые
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 7 контактов Ø 1 mm
Наличие уплотнительной втулки нет
Установочные размеры 20 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M20х1 mm
Ширина корпуса 27 mm
Длина корпуса 27 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Сопротивление изоляции 5000 MΩ
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 40 A

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +85°C
Относительная влажность 96% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
RM18-7-ZJ Вилка блочная (Аналог 2РМ18Б7Ш1В1), SZC   (datasheet)
