RM18-4-ZK Розетка блочная (Аналог 2РМД18Б4Г5В1), RUICHI(арт. ZE-9130)

RUICHI; -

RM18-4-ZK Розетка блочная (Аналог 2РМД) - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения RM18-4-ZK: RM – серия разъема; 18 – условный размер корпуса; 4 – количество контактов; Z – наличие фланца (блочная часть); K – розетка. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование RM18-4-ZK Розетка блочная (Аналог 2РМД18Б4Г5В1), RUICHI
Торговая марка RUICHI
Страна происхождения КИТАЙ
Масса изделия, гр 14
Дата изготовленияi дата не указана
Транслитерация RM18-4-ZK Block socket (Analog 2RMD18B4G5V1), RUICHI
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов RM (аналог 2РМД)
Условный размер корпуса 18
Диаметр контактов 4 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка отсутствует
Габаритные размеры L*W*H 27х27х25 mm
Материал корпуса алюминиевый сплав
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов RM (аналог 2РМД)
Форма контактов круглые
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 4 контакта Ø 1,5 mm
Наличие уплотнительной втулки нет

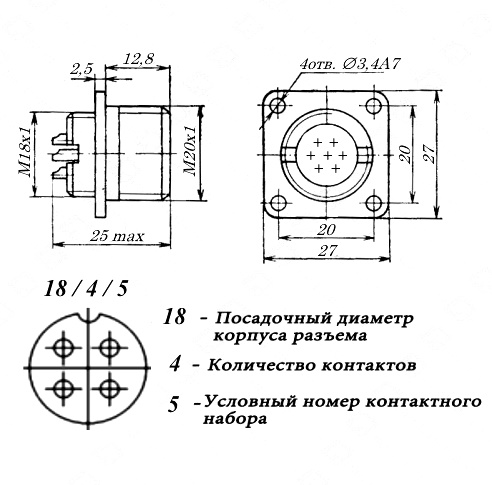

Установочные размеры 20 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Шаг резьбы накидной гайки M20х1 mm
Ширина корпуса 27 mm
Длина корпуса 27 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS…
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Сопротивление изоляции 5000 MΩ
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 15 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 50 A

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +85°C
Относительная влажность 96% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
