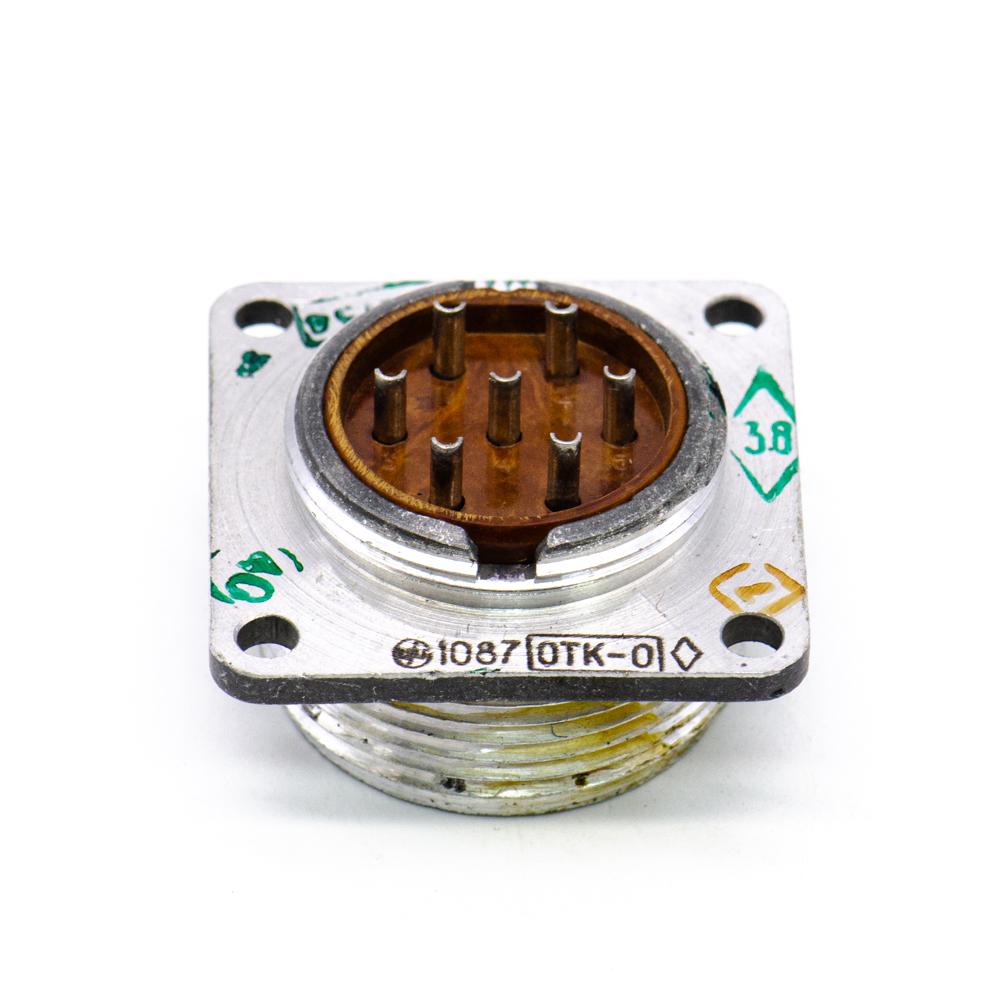

ОС2РМДТ27Б7Ш5В1В Вилка блочная (арт. KP-2562 )

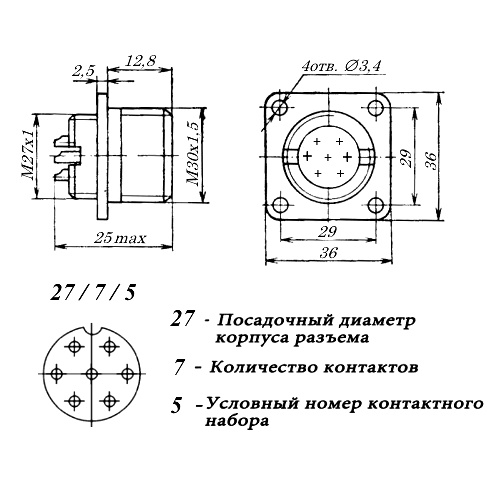

Разъём низкочастотный цилиндрический малогабаритный ОС2РМДТ27Б7Ш5В1В  предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 27 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 7 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные розетки 2РМД(Т)27к.., 2РМД27кпн(э)..., 2РМДТ27кпн(э)..., 2РМД27кун(э)..., 2РМДТ27кун(э). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Полтавский электроремонтный завод № 19 ПО «Лтава» ОАО «Лтава»
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "9"- ОС
Масса изделия, гр 18,5
Дата выпуска 1987
Транслитерация 2RMDT27B7SH5V1V
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМДТ
Условный размер корпуса 27
Количество выводов или контактов 7
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ27Б7Ш5В1В
Цвет изделия серый
Габаритные размеры L*W*H 36х36х24 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 700 V
Рабочий ток 12 A
Синусоидальная вибрация: -
- диапазон частот 1-5 000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2 000 m/c²
Сопротивление изоляции 1 000 MΩ
Однократное действие: Пиковое ударное ускорение 5 000 m/c²
Многократное действие: Пиковое ударное ускорение 1 000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление 506 000 Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Статус изделия В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
