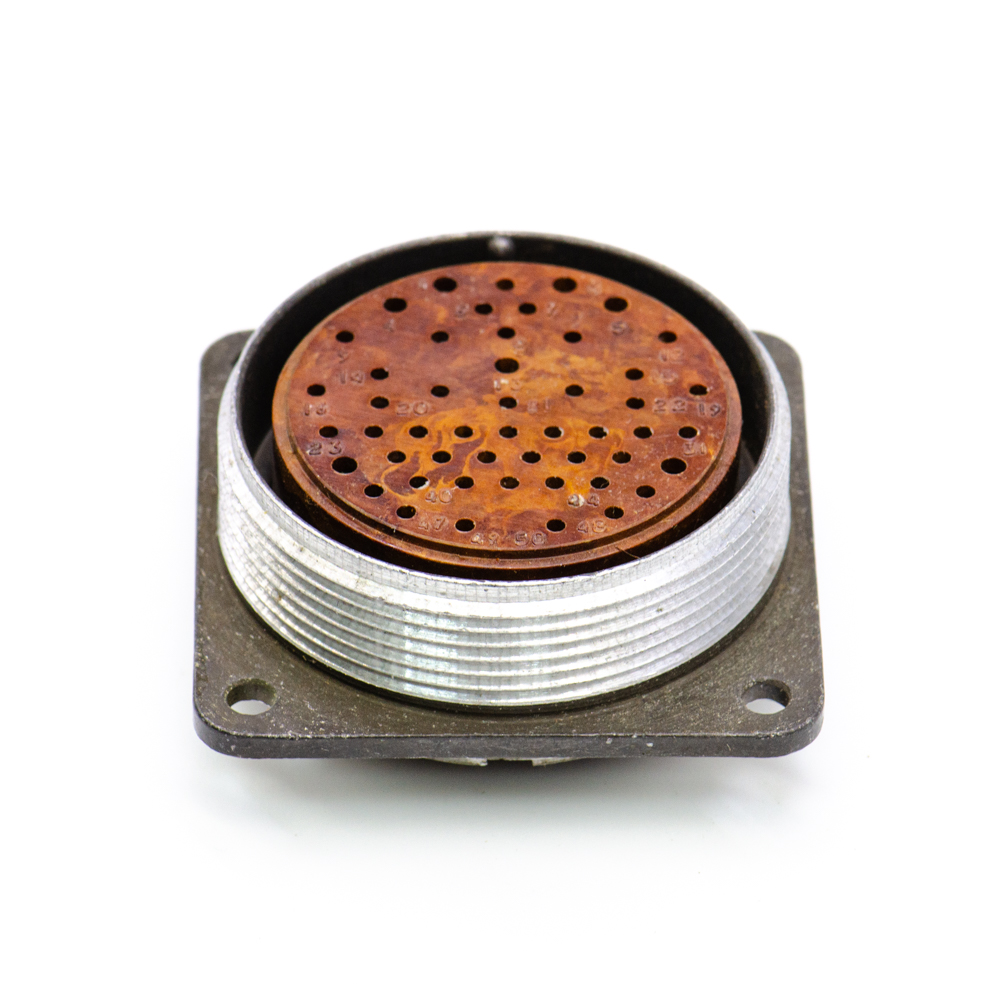

2РМТ42Б50Г2В1В Розетка блочная карболит, ГЕ0.364.126ТУ(арт. TN-3995)

АО «Завод Элекон»; 700 V; -; на панель; " 5" - ВП, ПЗ; 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm; 190 A; вилка блочная, соединитель, разъем соединительный, соединитель электрический...; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

2РМТ42Б50Г2В1В Розетка блочная, карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ42Б50Г2В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 42 - посадочный диаметр корпуса; Б - корпус приборный; 50 - количество контактов; Г - розетка; 2 - сочетание контактов (2 - 43 контакта диаметром 1 мм; 7 контактов диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются кабельные вилки 2РМ(Т)42КПН50Ш2В1В, 2РМ42КПЭ50Ш2В1В, 2РМТ42К42Ш2В1В, 2РМ(Т)42КУН50Ш2В1, 2РМ(Т)42КУЭ50Ш2В1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМТ42Б50Г2В1В Розетка блочная карболит, ГЕ0.364.126ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 35
Дата изготовленияi 1976-1991
Транслитерация 2RMT42B50G2V1V Block socket, carbolite
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РМТ
Условный размер корпуса 42
Диаметр контактов 43 - Ø 1 mm; 7 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ42Б50Г2В1В
Габаритные размеры L*W*H 49х49х25 mm
Материал корпуса алюминиевый сплав А-22
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМТ
Форма контактов круглые
Количество контактов 50 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 2 - 43 контакта Ø 1 mm; 7 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Установочные размеры 40 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M45х1,5 mm
Ширина корпуса 49 mm
Длина корпуса 49 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Электрическая прочность изоляции 2300 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 4 A - для контактов Ø 1 mm; 8 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 190 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМТ42Б50Г2В1В ИСЕТЬ, фото
2РМТ42Б50Г2В1В ИСЕТЬ
2РМТ42Б50Г2В1В ЛТАВА, фото
2РМТ42Б50Г2В1В ЛТАВА

Функциональные аналоги

2РМТ42Б50Г2А1В ЛТАВА, фото
2РМТ42Б50Г2А1В ЛТАВА
ОНЦ-РГ-09-50/42-Р1, фото
ОНЦ-РГ-09-50/42-Р1
2РМТ42Б50Г2А1В ЛТАВА ИСЕТЬ, фото
2РМТ42Б50Г2А1В ЛТАВА ИСЕТЬ
2РМТ42Б50Г2А1В ЭЛЕКОН, фото
2РМТ42Б50Г2А1В ЭЛЕКОН
