2РМТ33КУЭ20Г1В1В Розетка кабельная, карболит, ГЕ0.364.126ТУ (арт. ZX-1021)

АО «Завод Элекон»; 700 V; Э - гайка для экранированного кабеля; объемный; " 5" - ВП, ПЗ; 6 A - для контактов Ø 1 mm; 100 A; розетка кабельная, соединитель, разъем соединительный, соединитель электрический...; РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...

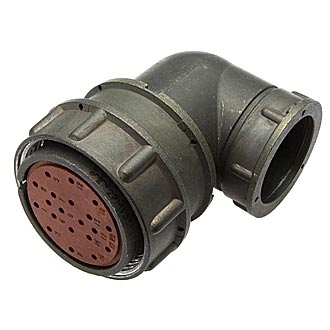

2РМТ33КУЭ20Г1В1В Розетка кабельная, карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМТ33КУЭ20Г1В1В: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 33 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Э - гайка для экранированного кабеля; 20 - количество контактов; Г - гнездо; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов. Ответной частью этого разъема являются блочные вилки 2РМТ33Б20Ш1В1В, 2РМ33БПЭ20Ш1В1В, 2РМТ33БПН20Ш1В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 69
Дата изготовленияi дата не указана
Транслитерация 2RMT33KUE20G1V1V Cable socket, carbolite, GE0.364.126TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Условный размер корпуса 33
Диаметр контактов 20 - Ø 1 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМТ33КУЭ20Г1В1В

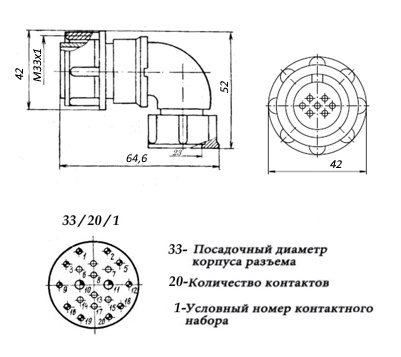

Габаритные размеры L*W*H 42х64,6х52 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов гнездо
Герметичность нет
Серия разъемов 2РМТ
Вид контактов круглые
Количество контактов 20 контактов
Материал контактов латунь ЛС59-1
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 20 контактов Ø 1 mm
Наличие втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Диаметр корпуса 42 mm
Длина корпуса 64,6 mm
Высота корпуса 52 mm
Покрытие корпуса анодирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1-2 ms
Электрическая прочность изоляции 2300 V
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 6 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 100 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до 100°C
Относительная влажность 98% при температуре 25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.
