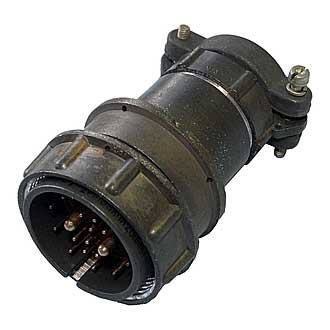

2РМТ33КПН20Ш4В1В Вилка кабельная, "5" (арт. TC-639)

2РМТ33КПН20Ш4В1В Вилка кабельная – разъём низкочастотный цилиндрический малогабаритный предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - тип соединителя; 33 - посадочный диаметр корпуса; К - корпус кабельный; П – прямой; Н – для неэкранированного кабеля; 20 - количество контактов; Ш - вилка; 4 - сочетание контактов (4 - контакты диаметром 1 мм и 3 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные розетки 2РМТ33б20Г4В1В, 2РМТ33б20Г4В1В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 69
Дата выпуска 1990
Транслитерация 2RMT33KPN20SH4V1V
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РМТ
Условный размер корпуса 33
Количество выводов или контактов 20
Условный номер контактного набора 4 - контакты Ø 1 mm и 3 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РМТ33КПН20Ш4В1В
Цвет изделия серый
Габаритные размеры L*W*H 40х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm; 0,8 mΩ - для контактов Ø 3 mm
Номинальное напряжение 700 V для контактов Ø 1 mm; 560 V для контактов Ø 3 mm
Рабочий ток 6 A для контактов Ø 1 mm; 36 А для контактов Ø 3 mm
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 490
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 1 000
Однократное действие: Пиковое ударное ускорение 5 000
Многократное действие: Пиковое ударное ускорение 1 000

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133 Pa до 50,6 10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада Уточнить у менеджера
