2РМТ33БПН20Ш1В1В Вилка блочная, "5" (арт. TM-7030)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

2РМТ33БПН20Ш1В1В Вилка блочная, "5" фото

НПО «Элекон», г. Казань

СССР

Артикул (ID): TM-7030

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1986
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

ID: 287481

На складе 2 шт

Цена от
Включая НДС
1440 ₽
1 шт. 1440 ₽

Количество

Быстрый заказ

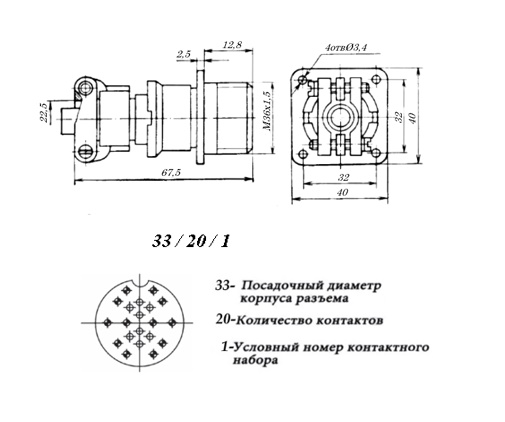

2РМТ33БПН20Ш1В1В Вилка блочная – разъём низкочастотный цилиндрический малогабаритный предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Расшифровка: 2РМТ - тип соединителя; 33 - посадочный диаметр корпуса; Б - корпус блочный; П – прямой; Н – для неэкранированного кабеля; 20 - количество контактов; Ш - вилка; 1 - сочетание контактов: все контакты диаметром 1 мм; В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные розетки 2РМТ(РМ)33КПЭ20Г1В(А)1(В), 2РМТ(РМ)33КПН20Г1В(А)1(В), 2РМТ(РМ)33КУЭ20Г1В(А)1(В), 2РМТ(РМ)33КУН20Г1В(А)1(В). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения	СССР
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	69
Дата выпуска	1986
Транслитерация	2RMT33BPN20SH1V1V
Доупаковка	промасленная бумага
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМТ
Условный размер корпуса	33
Количество выводов или контактов	20
Условный номер контактного набора	все контакты Ø 1 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РМТ33БПН20Ш1В1В
Цвет изделия	серый
Габаритные размеры LWH	40х40 Х65 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	700 V
Рабочий ток	6 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2 000 m/c²
Сопротивление изоляции	1 000 MΩ
Однократное действие: Пиковое ударное ускорение	5 000 m/c²
Многократное действие: Пиковое ударное ускорение	1 000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133 Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
Срок отгрузки со склада	1 день (в наличии)
