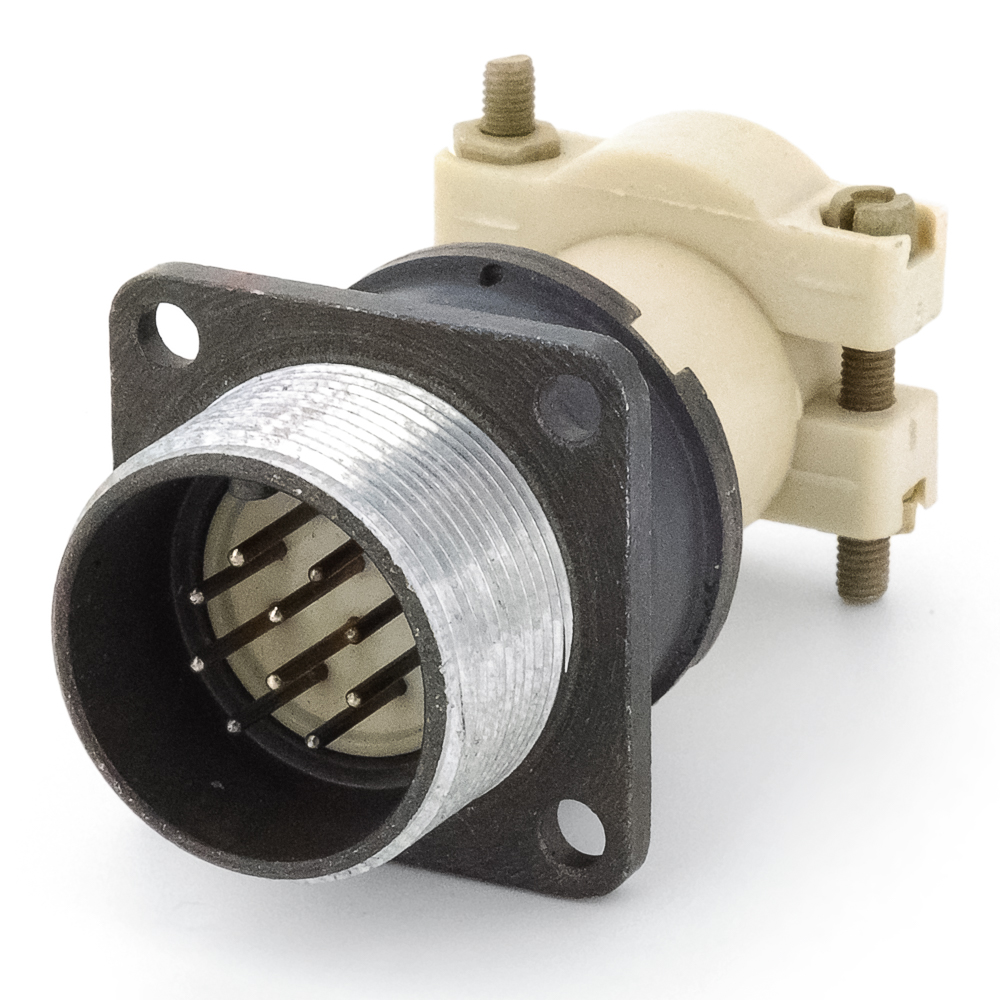

2РМТ22БПН10Ш1В1В Вилка блочная, 2021 (арт. KP-5868)

Разъём низкочастотный цилиндрический малогабаритный 2РМТ22БПН10Ш1В1В Вилка блочная - предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; Б - корпус блочный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 10 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются кабельные розетки 2РМ(Т)22Б..., .  Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 34,7
Дата выпуска 2023
Транслитерация 2RMT22KPN10SH1V1V
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 2023

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная (приборная)
Серия низкочастотных соединителей 2РМТ
Условный размер корпуса 22
Количество выводов или контактов 10
Условный номер контактного набора 1 - все контакты Ø 1 mm
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМТ22БПН10Ш1В1В
Цвет изделия серый
Габаритные размеры L*W*H 30х30х66 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
Рабочий ток 7 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2 000 m/c²
Сопротивление изоляции 1 000 MΩ
Однократное действие: Пиковое ударное ускорение 5 000 m/c²
Многократное действие: Пиковое ударное ускорение 1 000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Статус изделия В настоящее время разъёмы 2РМТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
