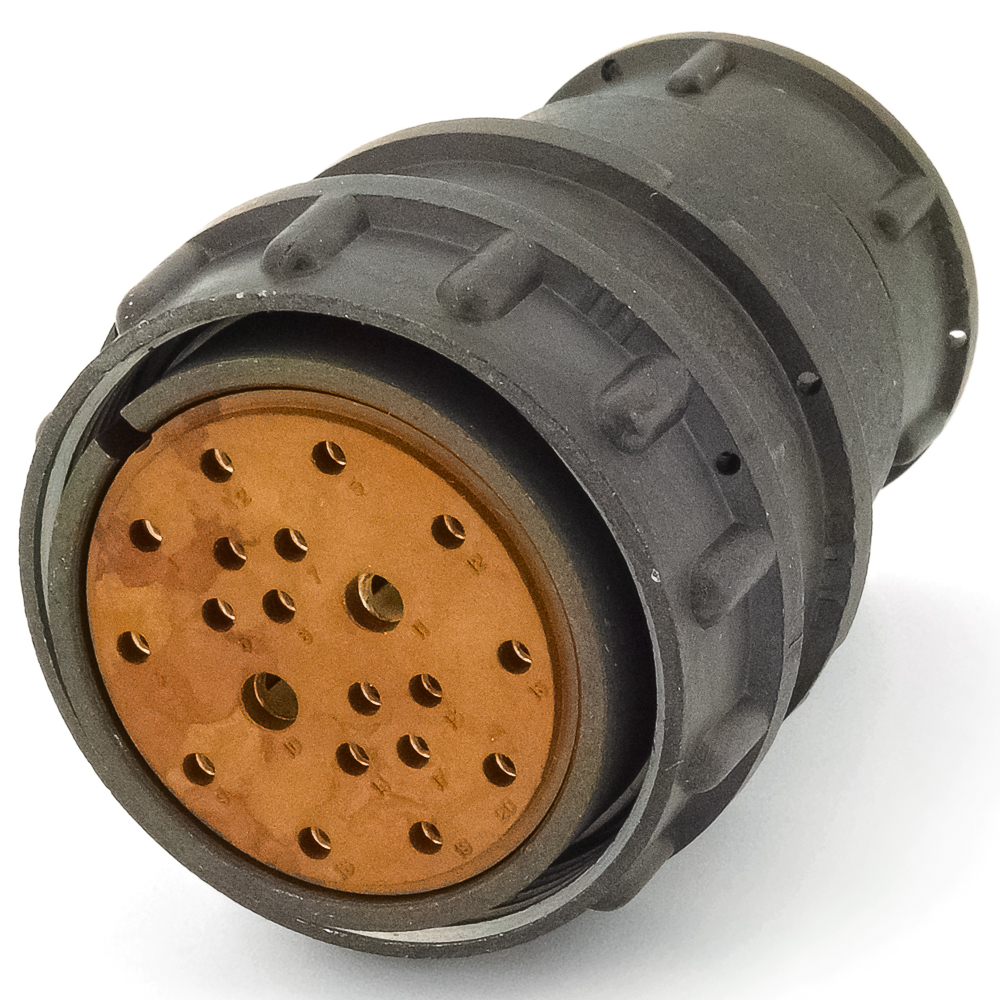

2РМДТ36КПЭ20Г6В1В Розетка кабельная, 2018г (арт. TP-2420)

СССР
Артикул (ID): TP-2420
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1984
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕ0.364.126ТУ
Подробная документация
ID: 381492
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Соединитель низкочастотный цилиндрический малогабаритный 2РМДТ36КПЭ20Г6В1В предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Изготовлен для внутреннего монтажа. Поляризация корпуса одношпоночная. Расшифровка: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 36 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид кожуха; Э - гайка для экранированного кабеля; 20 - количество контактов; Г - розетка; 6 - сочетание контактов (6 - 2 контакта диаметром 3 мм, 18 контактов диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные вилки 2РМД36Б20Ш6В1В, 2РМД36БПН20Ш6В1В, 2РМД36БПЭ20Ш6В1В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Лтава»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 76,15
Дата изготовленияi 1976-1991
Транслитерация 2RMDT36KPE20G6V1V
Вид упаковки самоупаковка
Наличие паспорта - этикетки есть
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей 2РМДТ
Условный размер корпуса 36
Количество выводов или контактов 20
Условный номер контактного набора 6 - контакты Ø 1,5 mm и 3 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ36КПЭ20Г6В1В
Цвет изделия серый

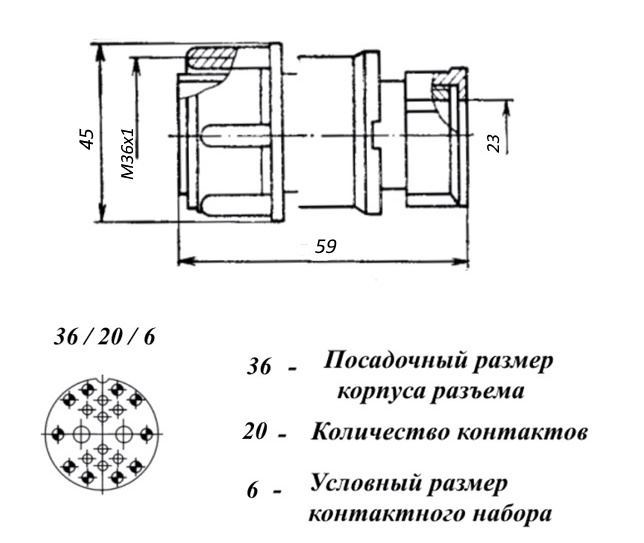

Габаритные размеры L*W*H 44х57 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 0,8 mΩ - для контактов Ø 3 mm
Номинальное напряжение 700 V для контактов Ø 1,5 mm; 560 V для контактов Ø 3 mm
Рабочий ток 10 A - для контактов Ø 1,5 mm; 36 A - для контактов Ø 3 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Статус изделия В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
2РМДТ36КПЭ20Г6В1В Розетка кабельная, 2018г
