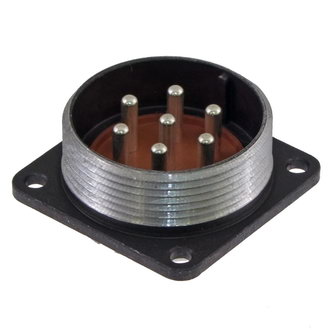

2РМДТ33Б7Ш9В1В Вилка блочная (арт. TN-4398)

Соединитель низкочастотный цилиндрический малогабаритный 2РМДТ33КПН32Г5В1В предназначен
для работы в электрических цепях постоянного, переменного ( частотой  до 3 МГц) токов.
Предназначен  для объемного монтажа с резьбовой фиксацией сочлененного положения.
Изготовлен для внутреннего монтажа .
Диапазон рабочих температур, оС – от -60оС до +100оС
Атмосферное давление , Па – 1,33*10(-10)
Максимальное рабочее напряжение , В  – 560 .
Сопротивление контактов , не более , мОм – 5
Максимальная токовая нагрузка на 1 контакт – 6 А
Соединитель устойчив к воздействию специальных факторов.
Поляризация корпуса одношпоночная.
Исполнение – всеклиматическое.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 82
Дата выпуска 1978
Транслитерация 2RMDT33B7SH9V1V
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная (приборная)
Серия низкочастотных соединителей 2РМДТ

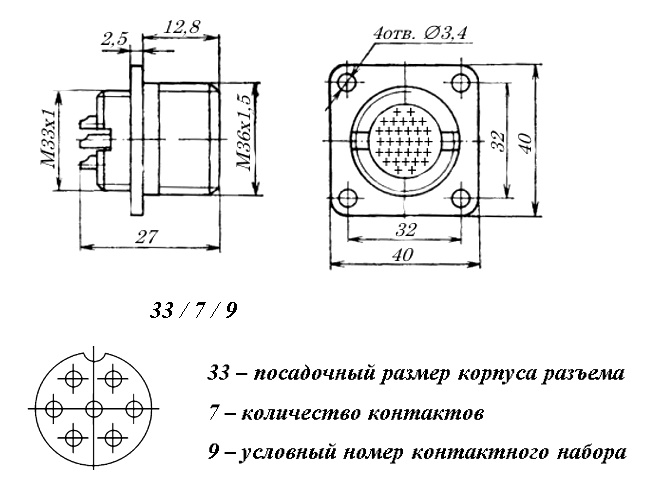

Условный размер корпуса 33
Количество выводов или контактов 7
Условный номер контактного набора 9 - все контакты Ø 3 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка нет
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ33Б7Ш9В1В
Цвет изделия серый
Габаритные размеры L*W*H 40х40х25 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 0,8 mΩ
Номинальное напряжение 560 V
Рабочий ток 32 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 1000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В2.1
Статус изделия В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
