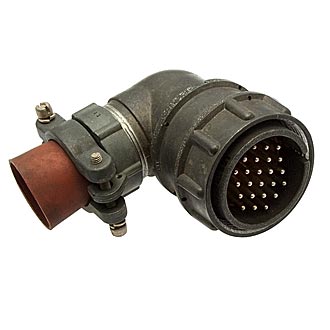

2РМДТ30КУН24Ш5В1В Вилка кабельная. (арт. KP-6285)

2РМДТ30КУН24Г5В1В розетка кабельная с серебряными контактами, угловым патрубком и гайкой для неэкранированного кабеля. Соединитель 2РМДТ30КУН24Г5В1В цилиндрический низкочастотный тропикоустойчивый с резьбовой фиксацией сочлененного положения. Расшифровка 2РМДТ30КУН24Г5В1В:
2РМДТ - тип соединителя;
30 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
У - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
24 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
5 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
В - всеклиматическое исполнение;
Л - левая розетка (только для проходных вилок). Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 62,22
Дата выпуска 2022
Транслитерация 2RMDT30KUN24SH5V1V
Состояние упаковки самоупаковка

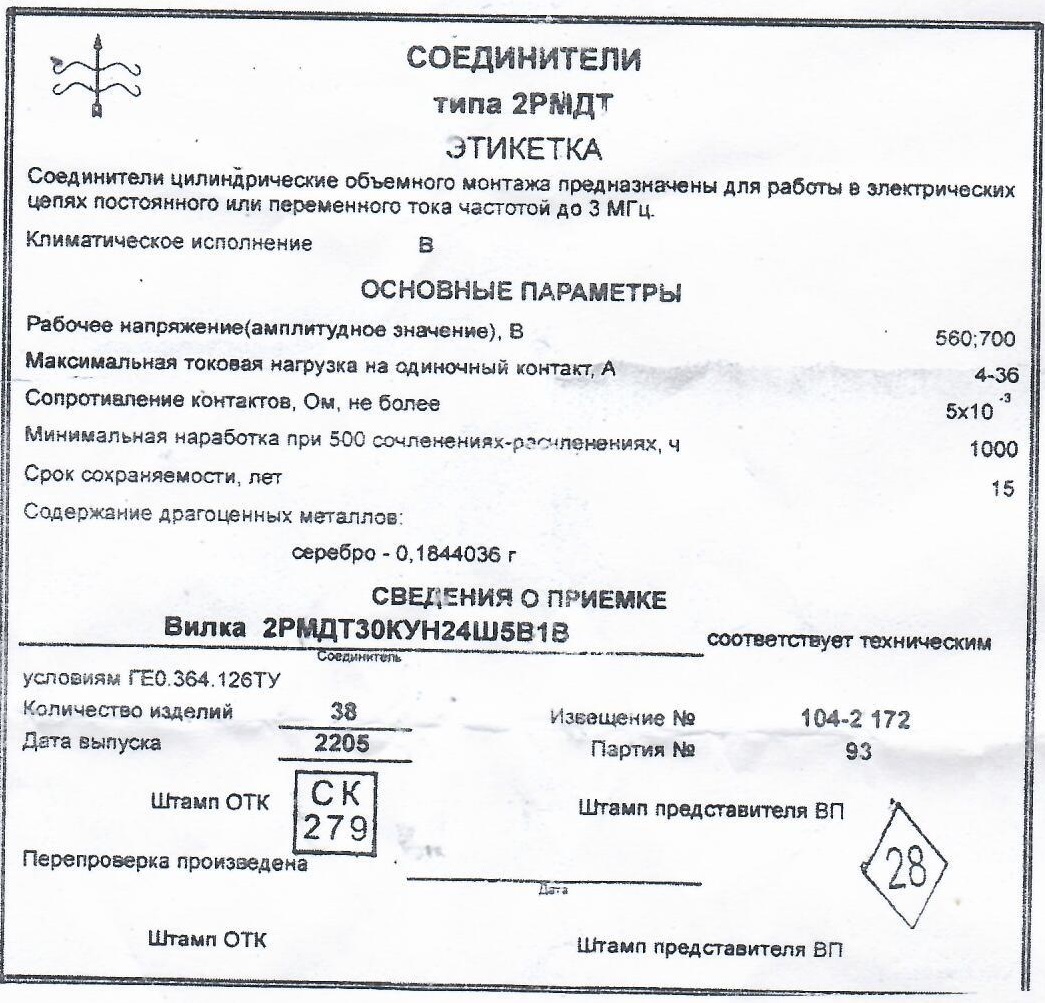

Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ, ГОСТ 15150-69.
Дата изготовленияi 2022

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Серия низкочастотных соединителей 2РМДТ
Условный размер корпуса 30
Количество выводов или контактов 24
Условный номер контактного набора 1 - все контакты Ø 1,5 mm
Диаметр контактов 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ30КУН24Ш5В1В
Цвет изделия тёмно-серый

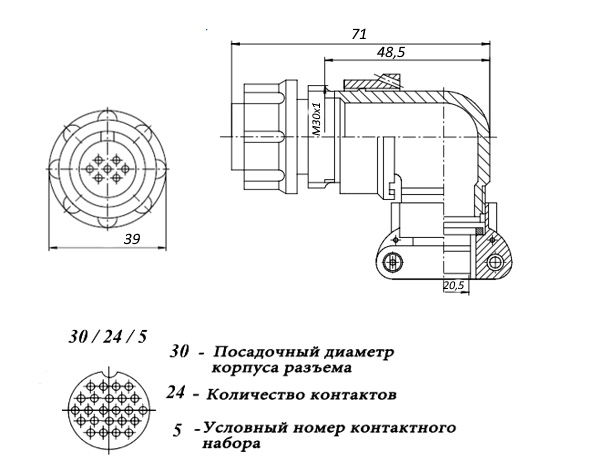

Габаритные размеры L*W*H 59х50х39 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 700 V
Рабочий ток 4 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Сопротивление изоляции не менее 3 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление 133,32х10⁻¹² Pa
Макс. срок хранения 15 лет
Ресурс 1 000 часов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
