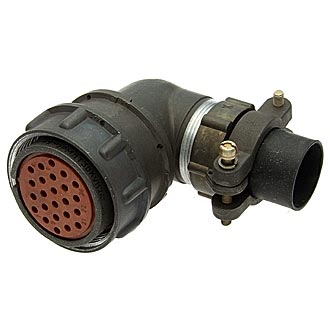

2РМДТ30КУН24Г5В1В Розетка кабельная, 2022 (арт. KP-6132)

2РМДТ30КУН24Г5В1В розетка кабельная с серебряными контактами, угловым патрубком и гайкой для неэкранированного кабеля
Соединитель 2РМДТ30КУН24Г5В1В цилиндрический низкочастотный тропикоустойчивый с резьбовой фиксацией сочлененного положения. Расшифровка условного обозначения:
2РМДТ30КУН24Г5В1В
2РМДТ - тип соединителя;
30 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
У - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
24 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
5 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
В - всеклиматическое исполнение;
Л - левая розетка (только для проходных вилок). Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.126ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 72,4
Дата выпуска 2022
Транслитерация 2RMDT30KUN24G5V1V
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка
Нормы и требования ГЕ0.364.126ТУ
Дата изготовленияi 2022

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Серия низкочастотных соединителей 2РМДТ
Условный размер корпуса 30
Количество выводов или контактов 24
Условный номер контактного набора 1 - все контакты Ø 1,5 mm
Диаметр контактов 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМДТ30КУН24Г5В1В
Цвет изделия тёмно-серый

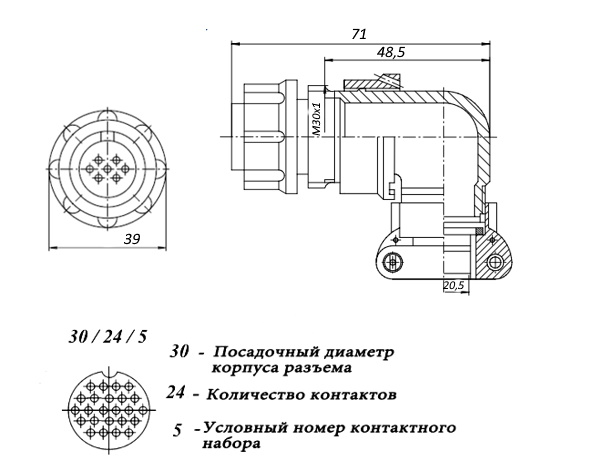

Габаритные размеры L*W*H 59х50х39 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 700 V
Рабочий ток 4 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
Акустические шумы: -
Сопротивление изоляции не менее 3 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление 133,32х10⁻¹² Pa
Макс. срок хранения 15 лет
Ресурс 1 000 часов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
