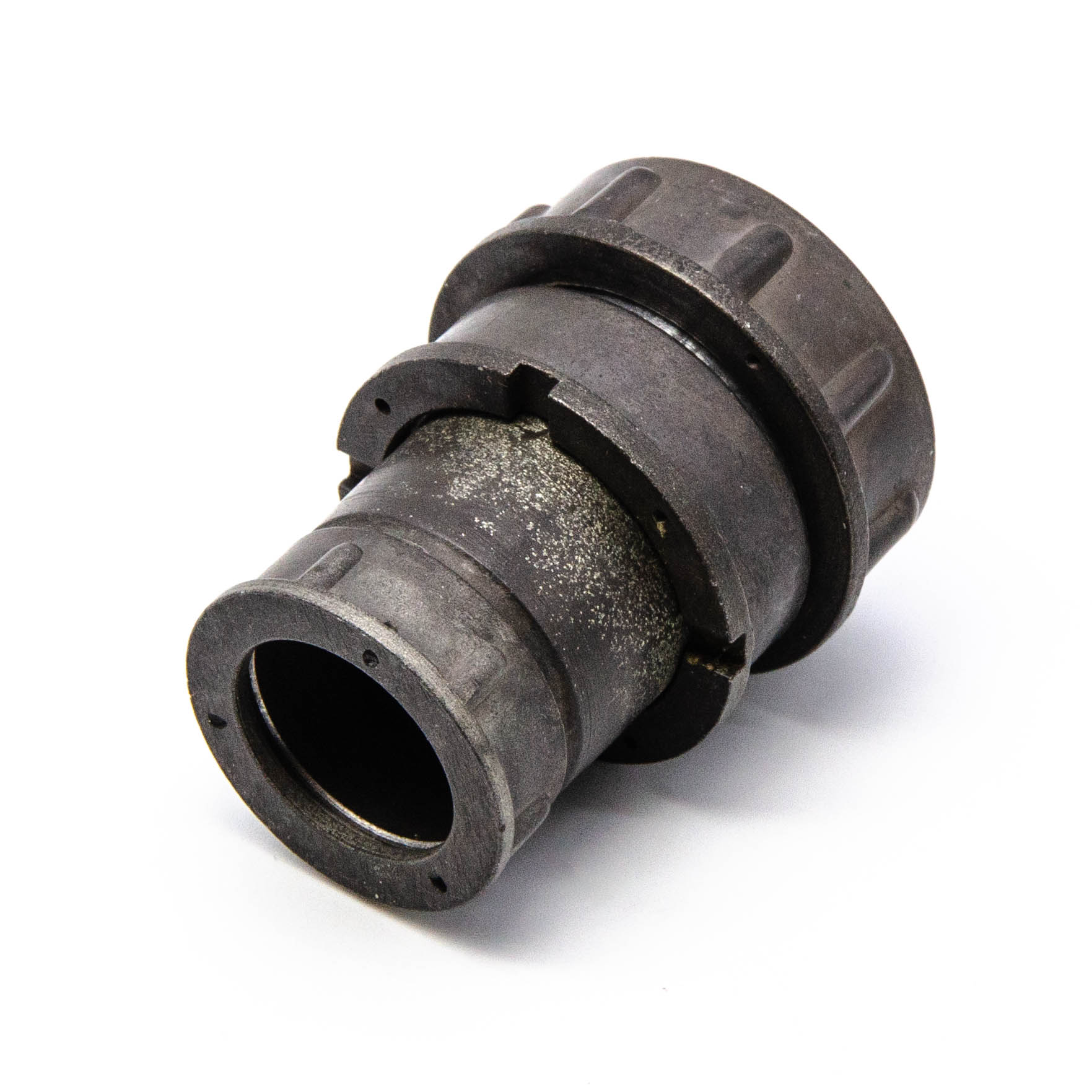

2РМДТ30КПЭ24Ш5В1В Вилка кабельная карболит, АШДК.434410.062ТУ, перекрут(арт. KP-162)

АО «Завод Элекон»; " 1" - ОТК

2РМДТ30КПЭ24Ш5В1В Вилка кабельная карболит – разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения 2РМДТ30КПЭ24Ш5В1В: 2РМДТ - негерметичный тропикоустойчивый тип соединителя; 30 - посадочный диаметр корпуса; К - вид корпуса (кабельный); П - прямой вид патрубка; Э - гайка для экранированного кабеля; 24 - количество контактов; Ш - вилка; 5 - сочетание контактов (5 - все контакты диаметром 1,5 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов в узлах и блоках аппаратуры специального и общего применения. Ответной частью этого разъема являются блочные розетки 2РМДТ30Б24Г5В1В, 2РМДТ30БПН24Г5В1В, 2РМДТ30БПЭ24Г5В1В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМДТ30КПЭ24Ш5В1В Вилка кабельная карболит, АШДК.434410.062ТУ, перекрут
Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 49
Дата изготовленияi 1976-1991
Транслитерация 2RMDT30KPE24SH5V1V Cable plug, carbolite, ASHDK.434410.062TU, twist
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АШДК.434410.062ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов 2РМДТ
Условный размер корпуса 30
Диаметр контактов 24 - Ø 1,5 mm
Метод сочленения резьбовой
Фактическая маркировка 2РМДТ30КУН24Ш1В1В
Габаритные размеры L*W*H 39х54 mm
Материал корпуса алюминиевый сплав А-22
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут
Серия разъемов 2РМДТ
Форма контактов круглые
Количество контактов 24 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 5 - 24 контактов Ø 1,5 mm
Наличие уплотнительной втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M33х1,5 mm
Диаметр корпуса 39 mm
Высота корпуса 54 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
- линейное ускорение 200 g
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 140 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В2.1
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка при макс. температуре контакта 80⁰С 175 000 ч.
Минимальная наработка 1000 час.

Полные аналоги

2РМДТ30КПЭ24Ш5В1В ЛТАВА, фото
2РМДТ30КПЭ24Ш5В1В ЛТАВА
2РМДТ30КПЭ24Ш5В1В ЭЛЕКОН, фото
2РМДТ30КПЭ24Ш5В1В ЭЛЕКОН

Функциональные аналоги

2РМДТ30КПЭ24Ш5А1В ЛТАВА, фото
2РМДТ30КПЭ24Ш5А1В ЛТАВА
2РМДТ30КПЭ24Ш5А1В ЭЛЕКОН, фото
2РМДТ30КПЭ24Ш5А1В ЭЛЕКОН
